Вентиляционная решетка с клапаном: виды, правила выбора и монтажа

Виды регулируемых решеток

Существует несколько видов классификации, основываясь на которых, можно выбрать оптимальную для себя конструкцию.

Так как вентиляционная решетка с жалюзи – это конечный элемент всей системы, в первую очередь следует рассмотреть классификацию по месту монтажа.

По месту монтажа относительно улицы

Исходя из места установки, их подразделяют на:

Внутренние. Устанавливаются в месте выхода вентиляционных труб во внутренние помещения. Такие устройства должны регулировать как силу, так и направление потока.

Для них важен и эстетичный внешний вид, гармонично вписывающийся в интерьер помещения.

Наружные. Устанавливаются на воздуховоды снаружи здания. Они должны обладать повышенной износостойкостью, а также быть устойчивы к воздействию влаги и низкой температуры.

Важно понимать, что на них могут оказывать воздействие не только неблагоприятные факторы внешней среды. В некоторых случаях на них устанавливают обогрев, чтобы исключить образование льда.

Переточные

Их устанавливают в межкомнатные перекрытия, а также в двери, расположенные внутри помещения. Их основная функция – это распределение воздуха внутри здания

Переточные. Их устанавливают в межкомнатные перекрытия, а также в двери, расположенные внутри помещения. Их основная функция – это распределение воздуха внутри здания.

По месту установки в доме

Напольная вентиляция

Фронтальные модели. Их устанавливают в чердачных помещениях или мансардах. Характерное отличие – расширенная декоративная окантовка.

Цокольный тип. Используется такая вентиляционная решетка для подачи воздуха в подвалы

В этом случае важно обеспечить защиту от грызунов, поэтому часто используется металлическая регулируемая конструкция

Размер и форма строго регламентированы. Такой тип выпускается только в форме прямоугольника с размерами сторон 15,24 × 37,5 см.

Дверная вентиляция. Работает по принципу обратного клапана.

Напольные регулируемые решетки. Устанавливаются на вентиляцию для подачи воздушных масс снизу вверх.

По специфике монтажа

Щелевая потолочная вентиляция

Исходя из специфики монтажа, регулируемые вентиляционные решетки подразделяют на:

Вытяжные и приточные вентиляционные регулируемые решетки накладного типа. Устанавливаются без ограничения в любых помещениях. Регулировка потока осуществляется с помощью ламелей.

Устанавливаемые на кухне. В них обязательно наличие обратного клапана для предотвращения распространения неприятных запахов.

Щелевые. Основное их достоинство – незаметность. Их монтируют под потолком или скрывают декоративными деталями интерьера.

Каминные приточные. Их основная функция – подача теплого воздуха от камина в другие комнаты.

В зависимости от места установки, к изделиям предъявляют различные требования.

По материалу изготовления

Существует также классификация по материалу, из которого изготовлены изделия:

Алюминиевые. Отличительные характеристики – небольшой вес и высокая прочность. Однако в процессе эксплуатации они темнеют. Довольно высокая стоимость также не является преимуществом. Для улучшения внешнего вида на такие изделия наносят декоративное покрытие.

Стальные конструкции. Самые прочные из всех, предлагаемых в магазинах. Они хорошо подходят как для внешней, так и для внутренней установки.

К недостаткам следует отнести подверженность окислению. Этого недостатка лишены изделия из нержавеющей стали. Однако такие изделия значительно дороже.

Пластиковые регулируемые вентиляционные решетки. Самые популярные материалы: полистирол и ПВХ. В основном используют внутри помещений, хотя возможна и установка на улице.

Они легкие и дешевые, но со временем теряют привлекательный внешний вид. Также на них начинают образовываться микротрещины. Из-за этого срок эксплуатации изделия небольшой.

Деревянные. Используются в декоративных целях. Если в интерьере преобладают изделия из дерева, то другие материалы будут выглядеть нелепо. Чаще всего применяются при строительстве бань и саун.

По конструкции

Решетки также подразделяют и по конструкции:

• Изделия с жалюзи (бывают регулируемые и нерегулируемые).
• Инерционный вентиляционный тип. Они оснащены гравитационными жалюзи, которые при отсутствии движения воздуха закрываются самостоятельно.

По форме вентиляционные регулируемые жалюзи могут быть круглыми и прямоугольными. У круглых выше эффективность работы, но прямоугольные легче устанавливать.

2 Принцип действия

Вентиляционная решётка с обратным клапаном состоит из защитного корпуса, крепёжного фланца, лицевой декоративной панели и заслонки. Заслонка клапана способна открываться благодаря принудительной циркуляции воздушных масс, двигающихся под определённым напором. Присоединение решётки к воздуховоду осуществляется при помощи фланца, который выпускается в разных типоразмерах и полностью совместим со всеми типами воздуховодов. Для изготовления решёток с обратным клапаном в основном используется пластмасса, что обусловлено эксплуатацией прибора в условиях повышенной влажности, где применение металлических составляющих нецелесообразно.

Принцип действия обратного клапана состоит в следующем: отработанные воздушные массы выходят из помещения через декоративную накладку и под определённым давлением проходят через клапан, поднимая заслонку. При падении давления воздушного потока задвижка клапана закрывается и выступает в качестве надёжной преграды для уличной пыли, насекомых и неприятного запаха. Модели часто устанавливают в кухни и санузлы, смежные с аналогичными помещениями соседних квартир.

Создание условий для работы вытяжки

Обмен должен быть налажен таким образом, чтобы воздух перемещался внутри жилой недвижимости даже при закрытых окнах. Для этого нужно:

• установить вентиляционные отверстия;
• монтировать дверную коробку без порога, что обеспечит наличие щели высотой 0,5-1 см.

Организовать обмен воздушных потоков можно путем сверления отверстия в двери с последующим декорированием специальными кольцами. Действие можно выполнить самостоятельно с деревянной дверью, а стекло или пластик требует присутствия специалиста.

Проверка работоспособности вентиляционной шахты

Проверка приточно-вытяжной системы заключается в сопоставлении объема воздушного потока с требованием, закрепленным в санитарных нормах. Исправное оборудование функционирует бесшумно, поэтому для проверки применяются следующие методы:

Горящая свеча подносится к вентиляционному каналу. Если при открытом окне пламя наклоняется к помещению или остается неподвижным, то система неисправна или засорена.

• Лист бумаги, приставленный к вытяжке при открытом окне, должен прилипнуть к ней и оставаться на месте.
• Самую точную проверку системы вентиляции воздуха для квартиры обеспечивает замер анемометром. Для бытового обихода подходят простые модели, специалисты Роспотребнадзора работают приборами со встроенными вычислительными модулями, которые позволяют определять кратность обмена воздушных потоков в разных комнатах.

Способы, предусматривающие использование бумаги и огня, актуальны для холодного времени года. При жаре законы с вытеснением теплых масс холодным воздухом не действуют, так как температура в помещении и на улице практически одинакова.

Обустройство вытяжных отверстий

Декорировать вытяжное отверстие можно при помощи пластиковой решетки. Крепление к месту установки требует наличия дюбелей и саморезов. Если стена облицована плиткой, то для фиксации подойдет силиконовый герметик.

О возможной недостаточности кондиционирования или естественного воздушного потока следует подумать до укладки керамической плитки и заблаговременно осуществить прокладку питающего провода. В противном случае подключение встроенного лопастного вентилятора придется реализовывать при наружном расположении кабеля, что негативно скажется на дизайнерской задумке.

Для установки вентилятора рекомендуется использовать саморезы. Модели отличаются по мощности, уровню шума и сечению вытяжного канала. Если помещение не нуждается в постоянном принудительном оттоке воздуха, то для вентилятора устанавливают выключатель. Самая популярная версия для комнат с повышенной влажностью – вытяжка, подключенная к общей сети. Более сложные случаи – таймер или датчик, реагирующий на влажность.

Выход в общую вентиляцию нужно оборудовать обратным клапаном. Он предотвращает вероятность перемены воздушных потоков и попадания в квартиру «грязного» воздуха из общедомовой шахты. Причины реверса:

• сечение канала сокращается по мере засорения;
• установка принудительных вентиляций в других квартирах, что увеличивает поток воздуха;
• перекрытие отвода в шахту посторонним предметом.

Клапан, блокирующий обратный поток, можно приобрести отдельно или купить вместе с вентилятором и решеткой. Проблема дефицита свежего воздуха решается путем монтажа оборудования с рекуператором – «теплая форточка» – приточно-вытяжной вентиляционной установки, рекуперирующей тепло и потребляющей электричество не больше лампочки в холодильнике.

Положительные качества: поглощение уличного шума, очищение воздуха, возможность регулировать производительность. Установить нужно в отверстие в несущей стене или на балконе.

Решетки для вентиляции в интерьере

При проектировании концепции вашего будущего интерьера нет деталей на которые не стоит обращать внимание. Зачастую даже незначительная непродуманность интерьера может служит причиной краха всех трудов декоратора и дизайнера

Вы обращали внимания, какие вентиляционные решетки стоят в помещениях, где совсем недавно был завершен дорогой и современный ремонт? Эти решетки буквально режут глаза, выделяясь из общей гармонии интерьера! Поэтому, чтобы придать помещению ещё больше элегантности, мы предлагаем Вам решетки для вентиляции, изготовленные по индивидуальному заказу под конкретное отверстие и с орнаментом, который лучше всего будет подходить Вашему помещению. Такие изделия несут в себе превосходную, как эстетическую, так и практическую функцию. Ведь установка качественных вентиляционных решеток – имеет огромное значение с точки зрения функциональности. Эти решетки обеспечивают превосходную вентиляцию в помещении и распределение воздушных потоков.

Мы делаем решетки, которые становятся неотъемлемой частью интерьера, выгодно дополняя его. Предлагаем самые разные по стилю, форме и расцветке решетки, которые могут быть изготовлены из разных металлов и с воплощением в жизнь самых смелых дизайнерских решений. Причём узор на такой решетке может быть абсолютно любой, в зависимости от стиля помещения. Даже если вместо какого-то изысканного узора на решетке вырезать самые обыкновенные круги или треугольники, то изделие все равно будет выглядеть эффектно, не перегружая интерьер. Несмотря на свою привлекательность, вентиляционные решетки – это важный элемент вентиляционной и отопительной системы.

Такие изделия смогут прекрасно вписаться не только в интерьер дома или квартиры, но и в обстановку гостиницы, кафе, бара, ресторана, выгодно подчёркивая их индивидуальность. Невзирая на свою внешнюю легкость, такие изделия могут выдерживать большие нагрузки. Благодаря своей экологичности, наши вентиляционные решетки можно использовать даже в помещениях, к которым предъявляются повышенные требования к санитарным нормам. Декоративные решетки это финальный штрих вашего интерьера, полноценно дополняющий его как галстук ваш костюм. Это возможность бесформенное отверстие сделать настоящим произведением искусства.

Это интересно: Выбираем детский диван: расписываем во всех подробностях

Особенности и разновидности

Канальные вентиляторы для круглых воздуховодов бывают двух разновидностей: радиальные и осевые. Осевые модели при помощи лопастей захватывают и продвигают воздушные массы вдоль собственной оси. Отличительной чертой таких приборов является низкое аэродинамическое сопротивление и небольшой расход электроэнергии. Радиальные (центробежные) модели оснащены спиралевидными лопастями, при помощи которых они захватывают и продвигают воздушные массы в кожух, из которого они под большим давление выходят в воздуховод. Такие агрегаты обладают большой всасывающей силой и часто используются для обслуживания больших помещений.

Помимо конструктивного исполнения, канальные вентиляторы классифицируются ещё по ряду признаков.

Назначение

Наиболее распространённым типом бытовых и промышленных вентиляторов являются приточные модели. Они широко используются для обустройства приточно-вытяжных вентсистем и устанавливаются в воздуховоды большой протяжённости.

Следующий вид канальных вентиляторов – приборы дымоудаления, являются важным элементом противопожарных систем и устанавливаются в аварийные вентиляционные каналы. Агрегаты отличаются высокой мощностью и позволяют в короткий срок произвести полную замену воздуха в помещении. В качестве главных характеристик дымоудаляющих моделей можно назвать их безотказность и способность работать при температуре до +600 градусов в течение часа.

Жаропрочные качества приборов обусловлены защитой электродвигателя от перегрева, которая становится возможной благодаря конструктивным особенностям прибора. Вентиляторы дымоудаления сконструированы таким образом, что струя раскалённого воздуха не взаимодействует с корпусом электродвигателя, который надёжно защищён втулкой рабочего колеса. Установка вентиляторов дымоудаления в постоянно работающие системы не рекомендована. Прибор создан для краткосрочной, но очень мощной и эффективной работы в экстренных ситуациях, поэтому при обычном использовании он может утратить часть своих эксплуатационных качеств.

Жаростойкие канальные вентиляторы, в отличие от дымоудаляющих, могут работать не только в аварийных системах, но и используются в регулярных установках. Модели предназначены для вентсистем бань, саун, каминных залов и для работы в горячих производственных цехах.

Ещё один вид канальных вентиляторов – бесшумные модели выделить в отдельную категорию можно лишь условно. Изделия с низким уровнем шума присутствуют и в приточных, и в жаропрочных и в дымоудаляющих приборах, а уровень шумовой нагрузки зависит от конструкции вентилятора и его мощности.

Тихими считаются модели, уровень звука в которых не превышает показателя в 25 дБ. Такие изделия рекомендованы к монтажу в вентсистемы жилых помещений и общественных пространств. Модели, чей показатель превышает данный порог, считаются шумными и без принятия дополнительных мер по обустройству шумоизоляции в квартирах и домах применяться не могут.

Материал

Корпус канальных вентиляторов для круглых воздуховодов изготавливают из оцинкованной листовой стали с толщиной цинкового покрытия в 20 и более мкм. Изнутри стальной корпус покрывается противокоррозийным составом, что позволяет использовать модели для перекачивания воздушных сред с примесями агрессивных химических соединений. Сверху приборы могут покрываться жаростойкой краской, которая увеличивает защиту металла от неблагоприятных внешних условий. Помимо металлического исполнения, встречаются модели с пластиковыми корпусами и лопастями. Такие изделия обладают малой мощностью, низкой производительностью и предназначены для домашних вентсистем. При изготовлении моделей с шумоизоляцией в качестве изолирующего материала используется минеральная вата, прошедшая процедуру прессования и имеющая толщину не менее 5 см.

Размеры

Классификация канальных вентиляторов по размеру сечения полностью совпадает с классификацией воздуховодов. Наиболее распространёнными и востребованными являются модели с диаметром входа и выхода, равным 100, 125, 150 и 160 мм. Такие агрегаты наиболее востребованы в бытовых системах, устанавливаемых в многоквартирных домах и частных коттеджах. Модели диаметром 200 и 250 мм часто монтируют в вентсистемы торговых центров, кинотеатров и выставочных комплексов. Это, как правило, довольно мощные модели, способные обеспечить полноценное проветривание помещений с большим скоплением людей. Габаритные агрегаты размером сечения 315 мм используются на серьёзных высокопроизводительных установках промышленных предприятий и обладают высокой мощностью и большим рабочим ресурсом.

Способы монтажа вентиляционных воздуховодов

Существует 4 способа монтажа диффузоров:

• В жёсткий канал;

• В мягкий канал;

• В отверстие в стене (бесканальная вентиляция);

• Установка с использованием камеры статического давления.

Разберем все эти способы по порядку.

Главное при установке диффузоров в жесткий вентиляционный канал — чтобы выбранный рассеиватель точно совпадал по размеру и форме с отведенным под него отверстием. Если эти условия соблюдены, монтаж происходит очень просто: необходимо плавно вводить диффузор в вентканал до тех пор, пока не услышите щелчки фиксирующих защелок.

Важно! Обязательно проверьте качество монтажа: все ли защелки надежно закреплены, нет ли зазоров и неровностей между стеной и диффузором.

Во втором случае сначала необходимо достать гибкий воздуховод из вентиляционного канала и закрепить на нем рассеиватель, а затем аккуратно поместить воздуховод обратно в вентканал. Фиксация самого диффузора происходит по аналогии с предыдущим способом: плавно надавите на устройство до возникновения характерных щелчков, а затем проверьте, чтобы не было дефектов монтажа (неровностей, незакрепленных защелок).

Перед установкой рассеивателя в бесканальную вентиляцию, подготовьте отверстие для монтажа. Для этого в отверстие в стене нужно поместить воздуховод, по диаметру соответствующий выбранному диффузору. Закрепить трубу в вентканале можно с помощью монтажной пены. Далее монтаж происходит по принципу, который мы уже описали выше.

Процесс подготовки вентканала. На финальном этапе труба фиксируется монтажной пеной.

Надеемся, эта статья помогла вам сориентироваться в мире вентиляционных решеток и диффузоров. Если остались какие-то вопросы — звоните +7 (343) 287-98-09, наши инженеры всегда рады помочь в подборе!

21 Расчет размеров

Покупка камина производится с учетом такой его характеристики, как мощность. В то же время надо понимать, что обеспечение тепла с помощью этого прибора будет наиболее эффективным, если правильно подобрать вентиляционные решетки для камина, так как именно они позволяют осуществлять теплообмен.

Первоначально необходимо определиться с площадью входящего и выходящего потока воздуха в зависимости от того, какая мощность у каминной топки.

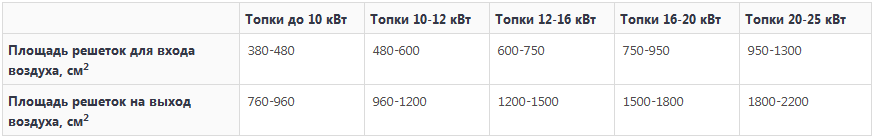

Характеристики для большинства каминных топок:

Площадь самых распространенных решеток:

Если ваша решетка не попадает под стандарты, то ниже формула как правильно произвести расчет.

Например, у решетки размером 17 на 17 см размер сетки составляет 15 на 15 см, поэтому расчет здесь необходимо производить следующим образом: 15 x 15 = 225 см².

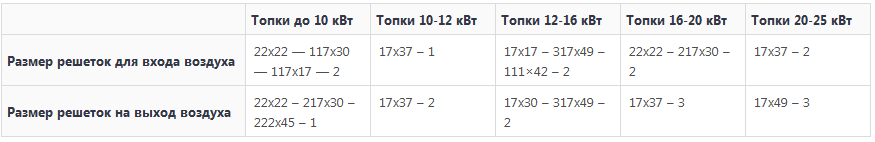

Решетки, которые можно использовать для притока и выхода воздуха в зависимости от мощности топки:

Круглые вентиляционные решетки

Вентиляционные решетки круглого сечения – это универсальные изделия, которые выпускаются из различных материалов, и могут подходить как для наружного, так и для внутреннего монтажа. При этом сфера эксплуатации будет зависеть не только от материала решетки (металлические, алюминиевые, стальные чаще всего применяются для изготовления наружных моделей), но и от ее конструкции. Если говорить о внутренних моделях, то они чаще всего бывают:

• деревянные;
• чугунные;
• пластиковые;
• из нержавеющей стали.

Такие решетки чаще всего выполняют не только декоративную задачу, но также обеспечивают равномерное рассеивание воздуха между комнатами. Что касается решеток наружного типа, они обладают простой конструкцией, которая обеспечивает надежное крепление (чаще всего на фланец) и длительный срок службы. При этом они оснащаются сеткой для защиты от проникновения насекомых, грязи и пыли. Такой защитный барьер помогает сохранить внутренние узлы вентиляционной системы от загрязнения. Среди требований, предъявляемых круглым решеткам с жалюзи и москитной сеткой, следует отметить защиту от воздействия влаги. Причем защитой должны быть обеспечены не только уличные варианты, но и внутренние решетки, которые монтируются в ванных комнатах помещениях с повышенной влажностью. Решетки используются для любой вентиляционной системы (приточная, вытяжная) с воздуховодами смежного диаметра (100 мм, 125 мм, 160мм, 200 мм, 250мм, 300мм).

Предназначение и роль

На самом деле вентиляционная система — одна из самых важных инженерных конструкций любого дома, независимо от того, частный он или многоквартирный. Именно вентиляция отвечает за правильный воздухообмен, а также за комфортные климатические условия в каждой отдельной квартире или комнате. Система имеет свои вентиляционные каналы, на входе и выходе которых монтируется решетка.

Она выполняет сразу несколько функций, а именно:

• защищает шахты от возможного засорения, так как в них могут случайно попасть предметы, животные;
• правильно распределяет воздушные потоки, в особенности это касается решетки вентиляции приточного типа;

Методы установки

Крепится вентиляционная решетка к поверхностям, которые должны иметь максимальную ровность. Зазоры здесь не уместны. Поэтому сам монтажный процесс начинают только после проведенного ремонта помещений.

Внимание! Выбирается этот элемент в соответствии с сечением вентканала. То есть он должен полностью закрывать проем так, чтобы осталось достаточно места для крепежных изделий

Существует несколько способов монтажа.

Крепление шурупами или саморезами

крепление шурупами Перед тем как установить вентиляционную решетку, ее разбирают. То есть с рамы снимают ребристую часть.

1. Теперь корпус прикладывают по месту установки и через монтажные отверстия, к примеру, в стене делают отметки маркером или карандашом.
2. Раму откладывают в сторону и по меткам с помощью дрели делают отверстия, куда затем вставляют пластмассовые дюбели.
3. Прикладывают к стене рамку и крепят ее саморезами.
4. Устанавливают фасадный элемент.

С помощью клея

Монтажная технология та же самая, как и в предыдущем методе. Просто вместо шурупов используют клеевой состав. Обычно это «жидкие гвозди». Клей наносят на заднюю поверхность кромки рамы, по всему периметру.

Прикладывают последнюю по месту расположения, удерживают требуемое время руками, чтобы клей прихватился. Затем вставляют фасадную часть.

Этот способ крепежа хорошо подходит, если отделка поверхностей помещения была сделана из прочного материала: керамическая плитка, ламинат, дерево, моющиеся обои.

Закрепление плинтусом или штапиком

способ закрепления плинтусом или штапиком Этот вариант монтажа вентиляционных решеток используют, если они изготовлена из древесины. Не самый простой метод, потому что здесь штапик или плинтус являются как бы обрамлением воздухораспределителя.

Некоторые мастера поступают просто, упрощая технологию. Они используют один из двух предыдущих вариантов монтажа. А затем по периметру делают рамку из плинтуса или штапика, формируя декоративную рамку. Оба последних элемента можно «посадить» на клей или закрепить саморезами с небольшими по размерам шляпками.

С пружинным прижатием

В конструкцию некоторых моделей производители устанавливают два подпружиненных распорных элемента. Они располагаются на противоположных сторонах решетки. Их задача – под действием пружины встать в первоначальное положение.

Способ установки прост:

• перед тем как крепить вентиляционную решетку, пальцами распорные элементы сжимают так, чтобы они зашли внутрь за края корпуса;
• устройство вставляется в отверстие вентканала;
• пальцы отпускают распорки, которые под действием пружин давят на стенки воздуховода;
• крепление получается прочным и надежным.
