Что такое противопожарная дверь, и как ее выбрать?

Огнестойкость

Огнестойкие свойства противопожарных дверей в большой мере зависят от размеров стеклянной вставки и варианта наполнения проема.

Для моделей с площадью стеклянной поверхности, не превышающей 25 %, существует отдельная классификация. В маркировке этой характеристики используются буквы E, I, S и числа.

E характеризует появление трещин на дверях, через которые может проникать дым, огонь.

I – показатель уменьшения теплоизолирующей способности полотен, сопровождающейся перегреванием внутренней части конструкции в целом.

S – индикатор снижения способности дверей изолировать помещение от дыма.

В зависимости от типа используемого наполнения дверных проемов с площадью стекла, меньшей 25 % всей поверхности, двери подразделяются на категории EI-15, EI-30, EI-60.

Число обозначает количество минут до потери огнестойкости. Двери первого типа имеют число, равное или превышающее 60 в маркировке, что обозначает минимальное время стойкости.

Для противопожарных дверей второго типа максимальное время составляет 60 минут, а минимальное 30. Модели 3 типа характеризуются самой маленькой стойкостью потому, что могут выдержать максимум 30 минут пожара, и минимум 15.

Дымогазонепроницаемые модели дверей со стеклянной вставкой, не превышающей 25 % общей площади полотен, в зависимости от вида наполнения проемов подразделяются аналогично на классы EIS -15, EIS -30, EIS -60 и более.

Если продолжительность достижения предела огнестойкости по разным показателям отличается, то цифра ставится не одна в конце, а после каждой буквы. Например, возможна маркировка E 60,I30, S15.

Это значит, что дым может начать просачиваться через железные полотна через 15 минут, тепло перестанет изолироваться через 30 минут, а трещины могут появиться через час.

Для разновидности дверей с большой площадью стекла, превышающей 25 %, в маркировку вводят букву W, которая характеризует попадание потока тепла в помещение на расстояние до полуметра.

Маркировка противопожарных дверей с большой площадью стекла выглядит так: EIW. При буквах рядом указывают цифры, обозначающие количество минут.

При рассмотрении дверей как элемента строительных конструкций в характеристики вводится параметр R – продолжительность временного интервала, после которого нарушается несущая способность.

Нормы и правила установки

Итак, выше было обозначено, что не существует определенного документа, по которому бы регламентировалась установка противопожарных дверей (нормативы и последовательность). Поэтому подрядные организации методом «тыка», но учитывая нормы установки обычных дверных конструкций, используют стандартные монтажные технологии, добавляя в процесс определенные нюансы, чтобы не снизить противопожарные свойства изделий.

Предлагаем ознакомиться с требованиями к противопожарным дверям, а точнее, к их установке. Вот предлагаемая последовательность процесса.

Установка противопожарной двери

Осмотр дверного проема на предмет обнаружения дефектов.
Если производится замена старого изделия на ПД, то первую демонтируют вместе с коробкой, зачищаются торцы проема, то есть производиться подготовка к монтажу.
Если здание является новостройкой, то дверной проем замеряется по высоте и ширине, и полученные параметры сравниваются с проектными. Если есть значительные отклонения, то придется подбирать ПД по новым размерам или выравнивать проем кирпичами или бетонными блоками, если разница по ширине

Если по высоте, то увеличивают высоту порога или заливают на пол более толстую бетонную стяжку.
Обратите внимание, что при установке обычных дверей мастера просто заполняют зазор между изделием и торцами проема монтажной пеной. А само изделие крепят длинными анкерами

С противопожарной этого делать нельзя. Ведь она выполняет функции противодымной двери с требованиями полного непросачивания дыма через преграду. Монтажная пена в этом случае – плохая идея. Здесь требуется более плотный материал. Поэтому зазор закрывают, к примеру, кирпичом, который с двух сторон штукатурится.
Далее производится разметка под крепежные изделия, которые могут прийти в комплекте, а могут и отсутствовать.
Производится установка и крепление дверной коробки. Обратите внимание, что шляпки крепежей должны закрываться огнестойкими заглушками.
Навешивается и регулируется дверное полотно.
Устанавливают наличники, входящие в комплектацию ПД.
Установка доводчика.

Навешивание полотна и установка доводчика

Требования к дверям по пожарной безопасности, особенно к их установке, достаточно жесткие. Но часто случается так, что руководители объектов заставляют своих работников проводить монтаж дверей. Или когда подрядчик ставит на эти работы мастеров, занимающихся установкой обычных проходных дверей. Вроде бы ничего сложного в монтажном процессе нет. Но практика показывает, что установленные изделия по технологии «тяп-ляп» (так дешевле обходится) вызывают негативную реакцию у представителей Госпожнадзора, которые принимают объект в эксплуатацию.

Инспектора просто отказываются принимать их. Нарушения на виду. Минимальное наказание – предписание, в котором рекомендуется установленные двери демонтировать и установить по нормам. На это дается определенный срок.

Поэтому запомните, что монтажом ПД занимаются организации, которые прошли лицензирование в Министерстве Чрезвычайных Ситуаций (МЧС). Именно наличие разрешения (лицензии) подтверждает возможность проведения установки. Самодеятельностью заниматься не стоит. Это ни в коем случае не является борьбой за качество или против так называемых «диких» бригад. Хотя и это присутствует тоже.

Просто МЧС отдает предпочтение тем компаниям, руководят которыми бывшие работники пожарной охраны (пожарники). Эти люди, прошедшие обучение пожарному делу, знающие не понаслышке, что такое пожар, могут отдать себе отчет, какое значение придается противопожарным дверям (требованиям к ним)

Все они по роду своей деятельности сталкивались с , знают, какие требования к ним предъявляются и, на что надо обратить внимание при их установке

Не забываем и о том, что при выявлении недочетов, связанных с монтажом ПБ, компании, их устанавливаемые, будут оштрафованы

Добавим и большой профессиональный опыт таких сотрудников, что тоже немаловажно

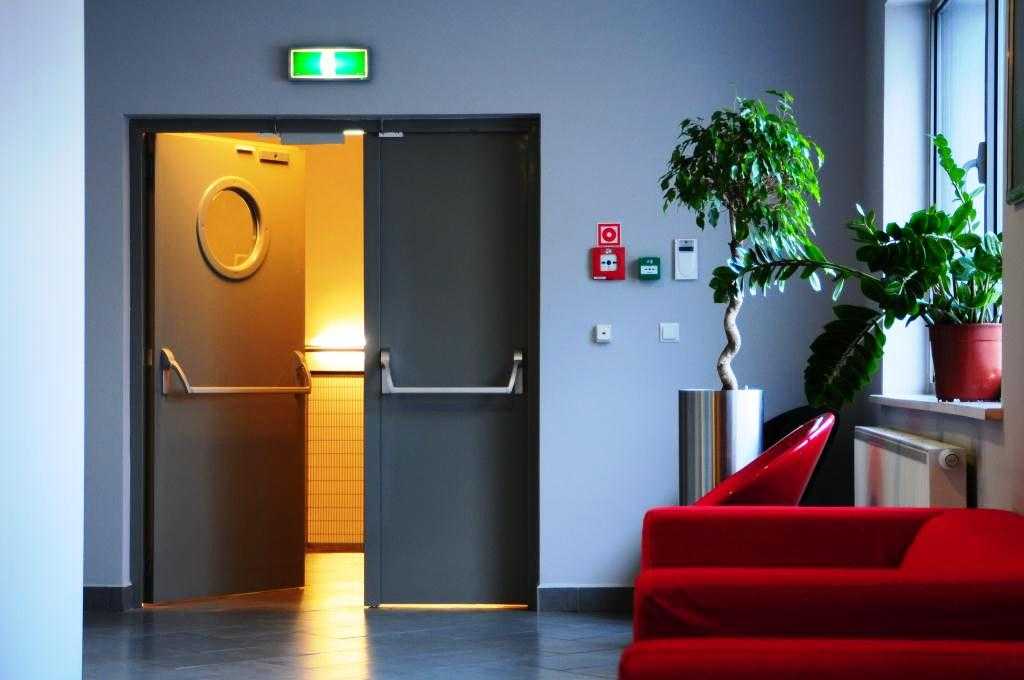

Противопожарная дверь в офисе

Какие двери бывают?

Чаще всего применяют алюминиевые и стеклянные противопожарные двери

Стеклянные двери отличаются по способности пропускать свет. Стеклянными называют те конструкции, которые имеют светопропускную способность относительно дверного проема более 25%, а остекленными — те, которые имеют способность пропускать свет менее этого показателя. Проще говоря, стеклянная дверь практически полностью или целиком состоит из стеклянного полотна, а остекленная имеет металлический, пластиковый, деревянный каркас, а стекло является лишь частью конструкции.

Выбирая стеклянную конструкцию, узнайте у продавца, соответствует ли она требованиям ГОСТ Р 53307 от 2009 года.

Стеклянная дверь отличается от противопожарных аналогов, прежде всего, внешним видом. Такая конструкция не создает ощущения громоздкости, хорошо гармонирует с любым интерьером. Установка противопожарных дверей из стекла возможна где угодно — в бане, как межкомнатная или офисная перегородка, в качестве входной двери. Двери из стекла отличаются высокими качественными характеристикам. Они могут сдерживать тепло и звук, не боятся коррозии, воздействия низких и высоких температур, не выцветают.

Удобно применять такие двери с маятниковым механизмом. Вы не ударите кого-то стоящего в коридоре, так как будете его видеть. Противопожарные двери отличаются особо прочным термостойким стеклом, которое не боится воздействия чрезвычайно высокой температуры. Стекло не трескается, не плавится, не теряет свой внешний вид.

Имеет ли значение дизайн и конструкция

Требования к дизайну двери ГОСТами не установлены. Выбор конструкции зависит от особенностей объекта:

в помещения с большим скоплением приборов и аппаратуры устанавливают противопожарные двери с вентиляционной решеткой. В обычных условиях они предохраняют от перегрева. При пожаре решетки расширяются, закупоривая отверстия и обеспечивая герметичность в помещении;
на некоторых объектах по производственной необходимости требуются остекленные двери. Это обеспечивает обзор происходящего снаружи и повышает безопасность. При ЧС терморасширяющийся гель внутри стеклопакета препятствует растрескиванию стекла.

Отдельные отраслевые требования к особенностям противопожарных дверей на взрывоопасных, атомных, нефте- и газоперерабатывающих объектах можно уточнить в региональных органах МЧС.

Наименование элементов заполнения проемов в противопожарных преградах	Тип заполнения проемов в противопожарных преградах	Предел огнестойкости
Двери (за исключением дверей с остеклением более 25 процентов и дымогазонепроницаемых дверей), ворота, люки, клапаны, шторы и экраны	1	EI 60
2	EI 30
3	EI 15
Двери с остеклением более 25 процентов	1	EIW 60
2	EIW 30
3	EIW 15
Дымогазонепроницаемые двери (за исключением дверей с остеклением более 25 процентов)	1	EIS 60
2	EIS 30
3	EIS 15
Дымогазонепроницаемые двери с остеклением более 25 процентов, шторы и экраны	1	EIWS 60
2	EIWS 30
3	EIWS 15
Двери шахт лифтов (при условии, что к ним устанавливаются требования по пределам огнестойкости)	2	EI 30 (в зданиях высотой не более 28 метров предел огнестойкости дверей шахт лифтов принимается E 30)

Окна	1	E 60
2	E 30
3	E 15
Занавесы	1	EI 60

Места обязательной установки

Материалы и конструкции противопожарных перегородок устойчивы к очень высоким температурам, при этом они полностью сохраняют полноценное функционирование замка, их никогда не заклинивает в дверном проеме. Поэтому существуют обязательные требования по установке противопожарных дверей в местах, указанных по СНиП, это:

Помещения с реальной опасностью возгорания, такие как кухни общепита и производственные цеха;
Склады и фонды, где хранятся материальные ценности или предметы, представляющие пожарную опасность;
Инженерные коммуникации, имеющие особую важность;
Сквозные коридоры и лифтовые шахты как места, наиболее способствующие распространению огня;
Здания с постоянным скоплением большого количества людей такие как: детские общеобразовательные заведения, больницы, жилые дома на стилобатах с расположенными в них заведениями инфраструктуры;
Помещения, предназначенные для экстренной эвакуации, такие как тамбуры, запасные лестницы и пожарные выходы.

Разработаны и утверждены четкие нормативы ГОСТа, которыми должны соответствовать сама конструкция и производимый монтаж противопожарных дверей. В перечень требований входит качество материалов, специальные правила установки и места расположения дверных конструкций.

Огнеупорность материала

В этом случае экономия не является положительным качеством, так как чем выше качество изделия, тем длительнее срок его эксплуатации и больше гарантий термостойкости.

Устойчивость к деформации

Важный показатель, говорящий о максимальном времени сохранения функциональности противопожарных дверей и их способности создавать непреодолимую преграду огню.

Герметичность

Показатель, включающий характеристики по дымоизоляции и непроводимости тепла. В первом случае играет важную роль качество изоляции стыков при монтаже противопожарных дверей. Во втором- способности полотна двери не нагреваться с тыльной стороны.

Особое внимание уделяется ширине проема. Для идеального выполнения своих функций противопожарная дверь не может быть уже, чем метр шириной

Данное требование основано на возможности свободного выноса пострадавшего от пожара человека на носилках.

Какой предел огнестойкости выбрать?

Все зависит от того, какое помещение вы хотите отгородить от других, насколько велик риск возникновения пожара, как быстро может выгореть помещение. Предсказать «поведение» огня крайне сложно, но, как показывает практика, жилое помещение выгорает за 20 минут, а офисное — приблизительно за полчаса. Если в помещении выгорят все материалы, пламя может погаснуть. Следовательно, противопожарная дверь просто спасет все остальные комнаты, если устоит перед огнем в течение 30−40 минут.

Помещение склада или производственного цеха может выгорать дольше, поэтому для него используют двери с повышенным пределом огнестойкости — не меньше 60−120 минут должна выдерживать такая преграда.

Обозначения пределов огнестойкости

Основная характеристика ДПМ обозначается латинскими буквами «E», «I», «S» (в различных специальных сочетаниях), после которых идет число, указывающее на время, в течение которого дверь способна выдерживать воздействие огня. Все эти параметры определяются в результате огневых испытаний.

Латинские буквы означают предельные состояния, где:

E – потеря целостность двери;
I – потеря теплоизолирующей способности изделия;
S – потеря дымогазонепроницаемости.

Пример обозначения – EI-30 (дверь 2-го типа по таблице ФЗ №123), это означает что в течение 30-ти минут не наступит ни одно из предельных состояний (через дверь не прорвется огонь (целостность) и сама дверь не нагреется до температуры достаточной для вспышки горючих материалов, условно находящихся за ней (теплоизолирующая способность изделия). Обозначение EIS-30, например, в дополнение к указанному выше показывает, что такая двери в течение 30-ти минут не пропустит через себя дым и горючие газы в количестве более установленного НД (а именно, ГОСТ Р 53303-2009) норматива.

Другой пример — EI-60 или EIS-60 (дверь 1-го типа по таблице ФЗ №123). Здесь все аналогично указанному выше, но время – 60 минут.

Важно! Указанная классификация противопожарных дверей по пределу огнестойкости далеко не единственная. Чтобы получить актуальную информацию по всем характеристикам и конструктивным исполнениям данных изделий, необходимо обращаться к их производителю

Варианты дверных коробок, их выбор

Не менее важной характеристикой при выборе противопожарной двери является предварительное определение необходимого типа дверной коробки. Существует три основных типа:

«Угловая» — наиболее распространенный тип коробки, подходит в большинстве случаев. Такая коробка имеет наличник, перекрывающий монтажный зазор со стороны петель (снаружи закрываемого дверью помещения).
«Торцевая» — применяется для стр. проемов т.н. «коридорного» типа, когда строительного проема, как прямоугольного отверстия в стене, фактически нет и дверь следует ставить от стены до стены.
«Охватывающая» — коробка подобная угловой, но отличается от нее наличием «охвата» (специальный дополнительный элемент), который закрывает собой как торец строительного проема, так и монтажный зазор со стороны закрываемого дверью помещения (сторона обратная петлям).

Иначе, в терминологии деревянных дверей, этот коробка с добором и вторым наличником. Существует и специальное исполнение дверной коробки — «Углоторцевая». Это комбинированный вариант дверной коробки на базе угловой, когда одна или две стойки коробки – торцевого типа.

В зависимости от сертифицированной конкретным изготовителем конструкции – дверные коробки могут быть как с порогом (коробки замкнутого типа), так и без порога. Пороги могут быть как с притвором (в серии «ДПМ-Пульс», например, это «Высокий порог»), так и без притвора (в серии «ДПМ-Пульс», например, это «Низкий порог»).

Материалы для изготовления противопожарных дверей

Противопожарные двери отличаются также и материалом изготовления. По этому параметру изделия бывают следующих типов:

стальные – например, двери серии «ДПМ-Пульс» изготавливаются из листового металла, двери серии «ДПО-Пульс» из специальных стальных холоднокатаных профилей;
деревянные – из цельной древесины или древесных плит, пропитанных огнезащитным раствором;
алюминиевые (из специальных профилей);
стеклянные (дверные створки полностью из специального огнестойкого стекла) частично или полностью остекленные дверные полотна.

Двери, вне зависимости от материала изготовления, могут иметь светопрозрачное заполнение (специальное огнестойкое стекло) – площадью до 25% от площади дверного проема (серия «ДПМ-Пульс») или площадью более 25% от площади дверного проема (серия «ДПО-Пульс»).

В качестве материала заполнения дверной створки (коробчатого внутреннего сечения) используется специальный теплоизоляционный пакет, состоящий из различных материалов, уложенных в порядке и количестве, обеспечивающем заданный предел огнестойкости. Основным материалом такого пакета (термопакет) является, как правило, гидрофобизированная минеральная плита на основе каменных пород. Она обеспечивает дверной конструкции как теплоизоляционные, так и звукоизоляционные свойства, являясь при этом негорючим материалом.

Изделия класса EI60

Среди большого разнообразия противопожарных дверей, имеющихся у поставщиков, заслуженное внимание привлекает продукция с маркировкой EI60. Изделие имеет приемлемую цену, может быть установлено в жилые дома, а также в следующих помещениях:

Изделие имеет приемлемую цену, может быть установлено в жилые дома, а также в следующих помещениях:

опасные производственные цеха с угрозой возгораний;
кабельные и вентиляционные секции;
насосные станции;
склады с легко воспламеняющимися продуктами;
технических комнаты, в подвалы, на чердаки, цокольные этажи.
эвакуационных выходы всех типов.

Двери EI60 изготавливаются в разных конструкционных вариантах, могут быть выполнены со стеклянной вставкой или без нее.

Это интересно: Противопожарные люки: виды, характеристики, типы огнестойкости

Классификация

Под упомянутое выше определение противопожарных дверей попадают не только сами двери, но также занавесы, шторы, клапаны, люки и подобные. Однако чаще всего для простоты всех их объединяют под одним терминов.

Противопожарные двери классифицируются по нескольким показателям, но главным среди них является предел огнестойкости. Данный параметр означает период времени в часах или минутах с начала возгорания и до наступления предельного состояния. Определяется предел огнестойкости в ходе полевых испытаний, заданных ГОСТ. Под предельными состояниями понимают:

I – потеря теплоизолирующей способности;
E – потеря целостности двери;
S – достижение предельной величины дымогазонепроницаемости;
W – достижение предельной величины плотности теплового потока.

Измеряется класс огнеупорности в минутах и записывается EI-60, E-30 и т.п. Определяется этот показатель во время испытаний на огнестойкость, причем берется нижнее значение – если потеря теплоизоляции произойдет на 35-й минуте, то изделию будет присвоен класс I-30. Таким образом, речь здесь идет о следующем: дверь с классом I-30 сможет выдержать огонь не менее 30 минут. Верхняя же рамка не определяется.

Все противопожарные двери делятся на три основных типа огнестойкости:

1 тип – IE 60;
2 тип – IE-30;
3 тип – IE-15.

Другой важной характеристикой ПД является материал полотна. По этому показателю двери подразделяются на:

Деревянные или ДПД. Для изготовления полотна используется специально обработанное дерево или прочие материалы на основе древесины.
Металлические или ДПМ. Чаще всего полотно таких дверей изготавливается из стали толщиной в 1 мм.
Остекленные. ДПМ или ДПД с остеклением от 25% полотна и выше.
Стеклянные. К этому классу относятся ПД с полотном, более чем на 25% состоящим из светопрозрачного материала. В его качестве может выступать огнестойкое или противопожарное стекло, а рама изготавливается из алюминия.

Распространены истории о пластиковых ПД, но на деле они являются всего лишь мифом. В продаже можно найти отделанные пластиком противопожарные двери, но технологий, которые позволили бы изготовить противопожарную дверь полностью из пластика, сегодня не существует. Причина проста – изделия ПВХ не могут выдерживать продолжительного воздействия огня без вреда для себя. Кроме того, пластик еще и выделят при горении множество токсичных веществ.

Особенности конструкции

Выделяют следующие конструктивные особенности огнеупорных конструкций:

Количество полотен двери

Существуют два основных типа:

Однопольные (в технической документации, как правило, не обозначаются вовсе или обозначаются цифрой 1);
Двупольные (обозначаются цифрой «2», например Г2 – глухая двупольная правая).

По-другому такие двери называются одностворчатые и двустворчатые соответственно.

В свою очередь двупольные противопожарные двери делятся на равнопольные – когда обе дверные створки одинакового размера и разнопольные – когда створки дверей разного размера.

Различают активные и пассивные створки. Активная створка та, на которой расположена ручка для открывания и закрывания, пассивная створка – без ручки. Активная створка может быть как правой, так и левой;

Направленность открытия

Противопожарные двери, как и любые другие, могут быть правыми (в технической документации, как правило, не обозначаются) или левыми (обозначаются – «Л», например ГЛ дверь глухая однопольная левая).

Часто направленность двери ошибочно определяют по открывающейся стороне — если дверь открывается влево, значит она левосторонняя.

Это не так, на самом деле сторона двери определяется по наружным дверным петлям со стороны активной створки.

Т.е. если встать к двери лицом так, чтобы дверные петли активной створки оказались снаружи (или на ближней к Вам стороне дверной коробки, если петли скрытые), и если они будут находиться справа, значит дверь правая, если петли окажутся слева, значит дверь левая;

Тип дверного полотна

Выделяют два основных типа:

Глухое полотно — в технической документации обозначается – «Г», например ГЛ – глухая однопольная левая;
Остекленное полотно — обозначается – «С», например С2Л – остекленная двупольная левая, по-другому остекленные противопожарные двери называют светопрозрачными.

Выбирая противопожарную дверь важно помнить следующее:

Разнообразие конструкций

Производство продукции с противопожарными качествами осуществляется по общегосударственным стандартным требованиям. Тип конструкций, количество полотен, наличие или отсутствие притворов и порога оговорены ГОСТом.

Размеры противопожарных дверей и другие характеристики каждый может выбрать с учетом своих пожеланий и потребностей.

Ассортимент отличается разнообразием, включает конструкционные исполнения со следующими вариантами:

глухими металлическими полотнами;
полотнами, имеющими стеклянные вставки;
одним или двумя полотнами;
двумя одинаковыми или разными по ширине полотнами;
фрамугой;
замкнутой коробкой, имеющей порог и притвор или только порог;
коробкой в виде буквы П, не имеющей порога или с ним.

Порог бывает выдвижным и приставным по форме, двери делают с левым или правым устройством открывания. В притворе может содержаться один или два уплотнительных контура. Все противопожарные модели должны иметь самозакрывающейся механизм.

Для помещений с необходимостью постоянной вентиляции, например, трансформаторных станций, хранилищ, библиотек производят двери со встроенной решеткой.

В нормальном состоянии ячейки открыты для доступа воздуха, при первых признаках появления пожара решетка автоматически закрывается, исключая доступ дыма и пламени.

ХАРАКТЕРИСТИКИ, ОБЛАСТЬ ПРИМЕНЕНИЯ

Главная характеристика любой противопожарной конструкции – способность противостоять огню. Эта способность носит название «предел огнестойкости», а определяется как отрезок времени, на протяжении которого изделие не дает распространяться пламени внутри здания.

Строительные нормативы (СНиП 21-01-97) определяют два вида предельных состояний дверной конструкции:

E – разрушение дверного полотна (утрата целостности);
I – чрезмерное нагревание защищенных от огня элементов (утрата теплоизолирующей способности).

Обозначение предела огнестойкости включает в себя литеры E, I, а также время наступления предельных состояний, выраженное в минутах.

Согласно нормам (СНБ 2.02.01-98) противопожарная дверь должна обладать пределом огнестойкости не меньше EI 15. На практике же рекомендуется применять конструкции с огнестойкостью EI 30 как минимум (статистика свидетельствует, что жилая комната полностью выгорает за 20 минут, а производственное помещение – за 30).

Вторая важная характеристика противопожарной двери – дымогазонепроницаемость. Под этим термином понимается способность конструкции ограничивать проникновение продуктов горения сквозь защищаемый проем.

Предел дымогазонепроницаемости определяется ГОСТом Р 53303-2009 как время наступления соответствующего предельного состояния и обозначается литерой S. Минимальная величина предела – S 15.

Область применения деревянных противопожарных дверей обширна и разнообразна. Огнеупорные конструкции из дерева устанавливаются на входе в квартиры, офисы, хранилища ценных бумаг, библиотечные фонды, лифтовые холлы, серверные.

Имея современный дизайн, привлекательный внешний вид, такие двери надежно защищают людей и материальные ценности от огня и дыма, не нарушая стилевого единства помещения.

Стоимость противопожарной двери определяется, главным образом, пределом ее огнестойкости. Чем более огнестойкой является конструкция, тем дороже она стоит. Кроме того, на стоимость изделия влияют:

размеры;
конструктивные особенности;
комплектация.

Надо сказать, что при прочих равных условиях деревянный огнестойкий блок обходится немного дешевле блока из металла и значительно дешевле стеклянного блока.
