Вскрываем датчик
Если после первого этапа датчик не заработал, надо браться за настоящую работу.

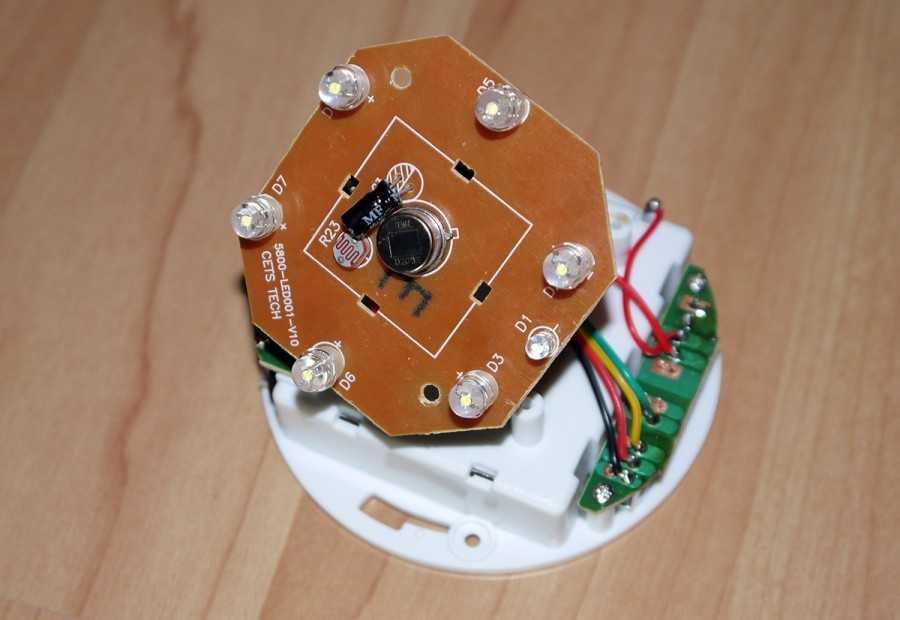

Вскрываем датчик, смотрим на платы
Первое, на что надо обратить внимание – целостность элементов. Кроме того, знающему человеку многое скажет запах
Не должно быть подозрительных деталей – потемневших, с трещинами, вздутых, шатающихся.
Дорожки печатной платы должны быть целыми. Иногда бывает, что они трескаются, надламываются около мест паек (пятаков). Ну и конечно, если дорожка выгорела, надо её восстановить перемычкой, и проанализировать причину.
Тщательно проверяем пайку. В случае малейшего подозрения пошатываем подозрительные детали, и пропаиваем эти места. Часто бывают отпаяны вводные провода и провода между платами, а также регулировочные элементы (переменные резисторы).
Трехпроводная схема подключения датчика движения
Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.
Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.
Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.
Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:
- Автоматический выключатель (что в распредщитке).
- Распредкоробка (в которой основной монтаж).
- Датчик (к нему подведен провод из распредкоробки).
- Светильник (второй провод из распредкоробки).
Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:
- От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
- На светильник три жилы, если корпус осветительного прибора из метала.
- Три жилы на датчик.
Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.
Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:
- Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
- Один вывод – обозначается литерой А.
Монтаж
Для установки трехжильного датчика движения:
- Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.
- Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.

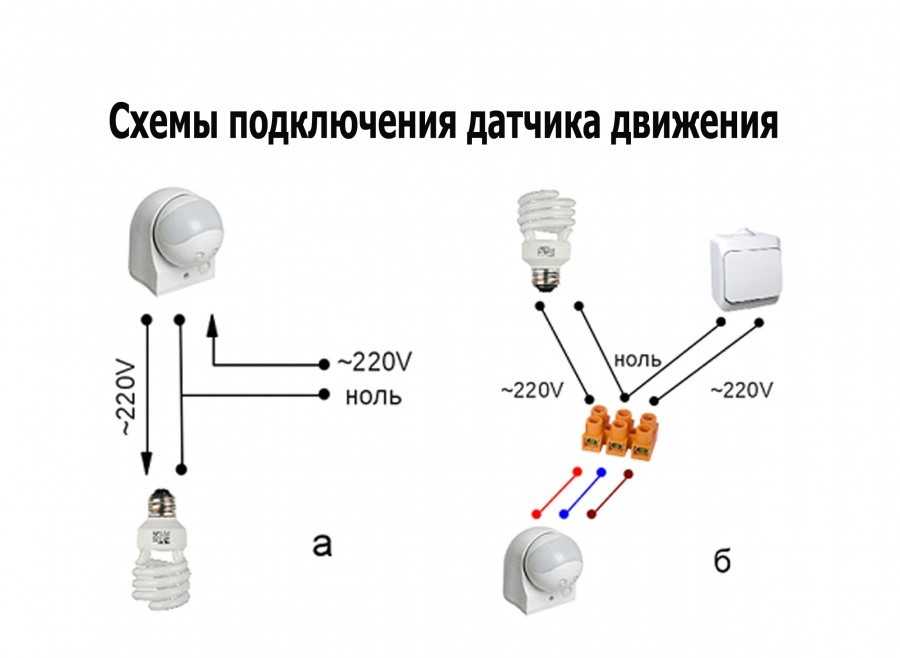

- Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
- Немного наглядности вот на этом рисунке.
- Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
- Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.
Настройка и регулировка чувствительности
После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

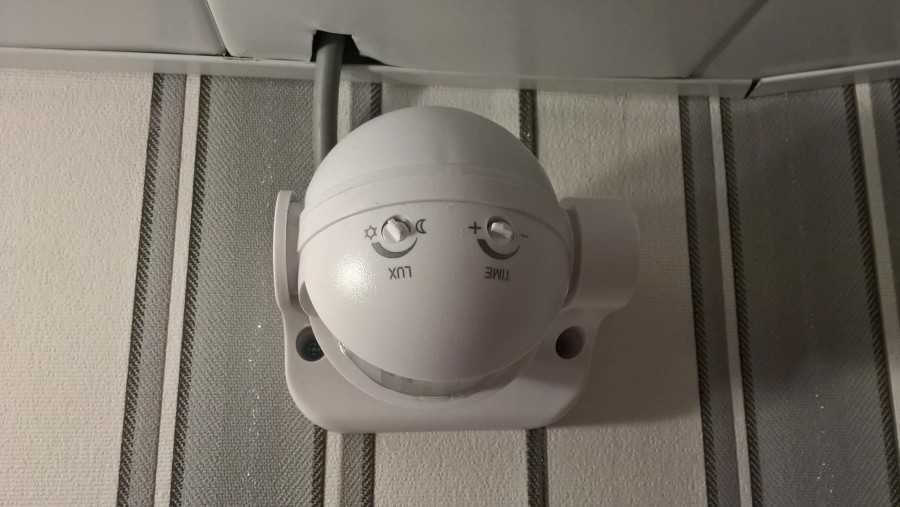

- На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
- Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
- Угол поворота всей сферы позволяет регулировать детектирование животных.
Преимущества и нюансы использования
Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.
Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.
Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.
По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.
Недостатки
Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.
Подключение датчиков освещения
Монтажные работы выполняются в такой последовательности:
- Изучается принципиальная схема подключения фазного провода, приложенная к инструкции устройства.
- Снимается крышка корпуса.
- Устройство подключается к сети питания с помощью проводов, которые фиксируются на винтовых зажимах клеммной колодки.
- Подключаются кабели в распределительной коробке. В ней семь проводов – питающие нулевой и фазный, три кабеля датчика и два кабеля светильника. В питающем кабеле ноль обозначен синим цветом, фаза – коричневым. У кабеля, подключенного к датчику, изоляция фазного провода окрашена в белый цвет, нулевая — в зеленый цвет. Оставшийся кабель красного цвета подключается к нагрузке. Отдельно соединяются фазные провода, отдельно – нулевые провода сети, датчика и светильника. Затем соединяют красный кабель датчика и коричневый фазный кабель светильника.
Как выбрать датчик движения для освещения
Первым делом нужно определиться с тем, какой детектор нужен – внутренний или внешний. Затем необходимо определиться с местом установки. Это зависит от типа монтажа: настенный, потолочный или встроенный. Тип ДД тоже играет роль. ИК-датчики универсальны. Акустические подходят для коридоров и сложных комнат. Комбинированные модели с микроволновым и акустическим сенсорами подходят тогда, когда нужна дополнительная охранная система.
Каждая модель имеет свой предел нагрузки. Для небольшой дачи или комнаты этот фактор не имеет особого значения, а для освещения улиц нужно посчитать суммарное напряжение всех устройств. Датчики могут работать от электросети или батарей. Без охранной системы не имеет смысла брать автономную модель, т.к. при перебое прекратят работать не только ДД, но и осветительные приборы.
Во избежание лишних затрат и ложных срабатываний, нужно учитывать область действия. Для крупных открытых помещений отличным вариантом будет 360° потолочный детектор, для коридоров и других узких помещений подойдут более “узкие” модели.
Напоследок нужно учесть функционал и возможности настройки. Если в квартире или доме есть питомцы, то стоит искать модель с защитой от ложных срабатываний, такой как весовой детектор. Не стоит забывать и про настройки освещённости, времени.
Купив ДД, нужно правильно его установить
Для корректного функционирования он должен располагаться вдали от кондиционеров и окон (особенно важно при ИК-сенсоре), шумных мест (акустический) и заграждающих предметов (важно для всех типов, но больше всего для микроволнового). Процесс монтажа не должен составлять особых проблем
Подключение прожектора с датчиком движения
Толковый словарь трактует слово прожектор как прибор для освещения. Состоит он из линз и зеркал, применяемых для получения светового потока при определенном угле.
Прожектор с датчиком движения
Прожектор не используют для освещения подъездов к дому или стоянок, так как он сильно слепит. По идее он должен отключиться еще раньше, чем дальний свет фар достанет до него.
В данный момент прожектором называют и те приборы освещения, которые освещают улицы под большим углом. Мощность таких прожекторов абсолютно разная – от 10 до 100 ватт. Они снабжены датчиками движения и освещенности.
По факту покупателю нужно всего лишь подсоединить кабель к прожектору, и вся система заработает, но производитель оставляет право на наладку за пользователем.
Многие не знают, как подключить прожектор с датчиком движения. Ниже будет приведена схема монтажа.
Совет
Прожектор имеет корпус, внутри которого смонтирована и подключена к общей схеме колодка с клеммами. На схеме есть 4 цепочки.
Схема подключения прожектора к схеме приведена ниже:
- Фазный провод подключается к датчику.
- Нулевой провод от колодки идет на датчик и прожектор.
- Проводник для защиты подключен к корпусу.
- Провод с фазой А подключен к светильнику через колодку.
Подключение датчика движения к прожектору
Чтобы подключить прожектор, на него нужно подать напряжение через фазный провод, а также подключить нулевой провод и заземление. После подключения питания ноль и фаза пойдут на блоки питания датчика движения и освещенности. При возникновении нужных условий для работы датчика контакт сработает и замкнет на себе фазу А и тем самым включит прожектор.
Автоматическое отключение прожектора происходит при нормализации естественного освещения. Ноль, используемый для защиты, нужен для исключения возможных токопотерь на месте порыва изоляции внутри прожектора.
Получается, подключение светодиодного прожектора проще, чем кажется. Достаточно подсоединить три провода – фаза, нулевой и заземление. Такой светильник отлично подойдет для использования на даче.
Установка прожекторов
Монтаж светодиодного прожектора производится с помощью специальных конструкций (не пластмассовых), датчики направлены в контролируемую точку.
Подключение датчика движения к прожектору
Не всегда светильники удовлетворяют потребности, поэтому используют более мощные прожекторы. В основном они используются на охраняемых объектах или фирмах
Такие светильники поставляются отдельно, без датчиков. Крайне важно знать, как подключить датчик движения к прожектору
Подключение светодиодного прожектора
Если к такому прожектору произвести подсоединение датчика напрямую, то соединения сгорят, не выдержав температуры. Для предотвращения таких поломок используют контакторы. Они снимают часть нагрузки с выходных контактов датчика.
При включении в схему хотя бы одного пускателя, копирующего работу выходного контакта датчика, можно управлять очень мощными светильниками.
Такая схема подключения универсальна, так как позволяет включение сразу нескольких прожекторов.
Монтаж прожекторов с фотореле (сенсорных).
Светодиодный прожектор с датчиком движения
Фонарь с сенсором крайне удобен в использовании, так как он работает полностью автоматически. Работает схема по очень простому принципу. Фотореле срабатывает при наступлении темноты, на него подается напряжение, а при обнаружении человека в зоне наблюдения сенсор замкнет цепь на себе, в результате чего включится лампа.
Настройка и регулирование датчиков движения
Зачастую датчики движения регулируются по двум параметрам – вертикаль и горизонталь. Параметры позволяют регулировать дальность обнаружения, а самое главное – угол обнаружения относительно неподвижного корпуса. Настройка параметров позволит менять участок непосредственного контроля.
Светильник с ручками для регулирования
Возможность регулировки нужно выяснять при установке светильника и постараться направить его в нужную сторону. Настройка после монтажа осуществляется с помощью двух или трех ручек.
Обязательно будет ручка DayLight и Time. DayLight предназначена для регулировки времени срабатывания датчика при обнаружении движения. Другие устройства не предусмотрены. Если ручка повернута в самое крайнее левое положение, то датчик будет включаться только ночью, а если в самое правое положение, то сработает даже в ясный день.
Time – регулирует время, в течение которого будет гореть прожектор после срабатывания датчика. Диапазон включения везде разный, но колеблется в пределах от 5 сек до 20 мин.
Способы определения и фиксации движения у проводных и беспроводных устройств
Внутренние и уличные датчики движения для включения света различаются не только по способу питания, основное их отличие это использование определенного инструмента детекции для фиксации движущего объекта.
Исходя из этого, можно разделить все эффективные приборы в зависимости от принципа практичного функционирования, к наиболее распространенным вариантам можно отнести такие датчики:

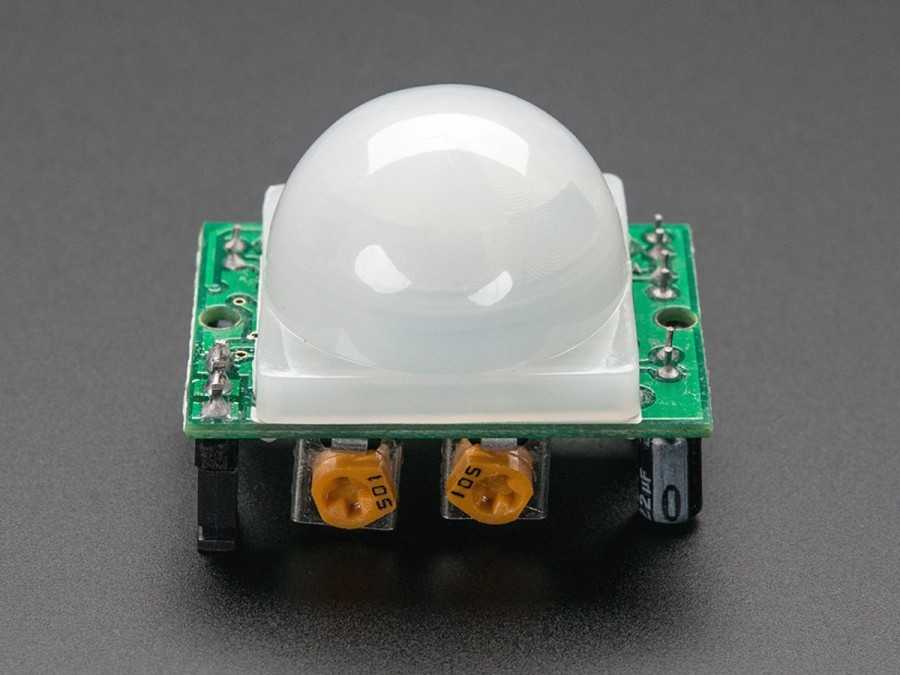

Инфракрасные, реагирующие на тепло. Пассивный вид приборов, регистрирующих тепловое излучение от живых существ, людей и теплокровных животных, что усложняет их эксплуатацию от ложного срабатывания.
Акустические датчики, реагирующие на шум. Ограниченные в применения в связи с реагированием электронных приборов на резкие звуковые сигналы, которые могут провоцироваться различными внешними источниками.
Улавливающие движения микроволнами. Микроволновые датчики отнесены к группе активных приспособлений, вырабатывающие микроволны и анализирующие их после возврата, после чего цепь размыкается.
Применяющие ультразвук для работы. Сходны по принципу функционирования с микроволновыми, но отличаются диапазоном, используемым для распространения волн, некоторые модели высокочувствительны и могут срабатывать через преграды.
Практичные комбинированные устройства. Для их функционирования используется набор качественных и действенных инструментов, отличаются повышенной стоимостью в сочетании с наивысшим уровнем качества.
Основной эксплуатационной особенностью таких устройств является большое количество регулируемых настроек, которые влияют на точность их функционирования и возможности практичного применения.
Пример изготовления датчика
Световой датчик состоит из источника света и приемника светового излучения. В домашних условиях в качестве источника можно применить лазерную указку. Выбор может упасть также на светодиоды, что уменьшит расстояния между источником и приемником света. В охранной сигнализации источником может быть инфракрасный диод, что сделает устройство менее заметным.
Принципиальная схема приемника светового прибора представлена на изображении:
Что надо иметь для самостоятельного изготовления
Для практической реализации представленной схемы понадобятся следующие основные инструменты и комплектующие.
- Паяльник. Мастер должен уметь работать с этим инструментом.
- Мультиметр — для измерения электрических параметров собираемой схемы.
- Бокорезы, пинцет. Эти инструменты необходимы для выполнения проводки и работы с мелкими электронными комплектующими.
- Транзистор с фотоэлементом. Из него следует изготовить фотоэлемент — собственно основной чувствительный элемент датчика. Для этого подойдет фототранзистор с корпусом как показано на изображении:С помощью бокорезов освободить транзистор от крышки. Получится открытая поверхность кристалла фотоэлемента (смотреть изображение), которая будет реагировать на попадание света.
- Операционный усилитель для увеличения параметров сигнала при использовании внешних приемников для подачи сигнала (радиоприемник или другой вид информирования о случившемся событии). Выглядит операционный усилитель как показано на изображении:
- Конденсатор, резисторы, реле. В качестве реле подойдет РЭС55, смотреть изображение:
- Драйвер или блок питания для подачи напряжения (можно бывший в употреблении, но рабочий от 4.5 В до 12 В)
Основные рекомендации и порядок сборки
- Из подготовленных деталей выполняется несложная схема, приведенная выше.
- Производится подключение с помощью паяльника к блоку питания. Собранная плата выглядит, как показано на изображении:
- Собранную схему лучше разместить в каком-нибудь корпусе, подходящем по размеру.
Как работает самодельный датчик света
Источник света направляет излучение на кристалл фотоэлемента транзистора VT1 (смотреть схему), создавая условия аналогичные подаче напряжения на его базу. В таком случае полупроводник откроется, а конденсатор С1 зарядится. Резистор R1 регулирует величину точки срабатывания транзистора и подбирается опытным путем (за базу взято значение 10 кОм). Конденсатор подбирается емкостью 10 мкф.
В тот момент, когда свет перестает падать на фотоэлемент, а это происходит при возникновении преграды в виде человека, конденсатор начнет разряжаться. При этом напряжение в точке А будет постепенно снижаться. Операционный усилитель многократно усиливает сигнал и на выходе можно будет подключить извещатели различного типа.
Анализировать информацию с датчика поможет установка в схему реле. Его подключаем следующим образом: один контакт соединяем с цепью питания, другой заземляем, а третий подключаем к извещателю, например, радиоприемнику, как показано на изображении:
Пока свет попадает на фотоэлемент, питающая цепь реле соединена с корпусом и радио не работает. В отсутствии сигнала от фотоэлемента контакт реле переключается на цепь питания (на изображении 12 В) и радио подает звуковой сигнал.

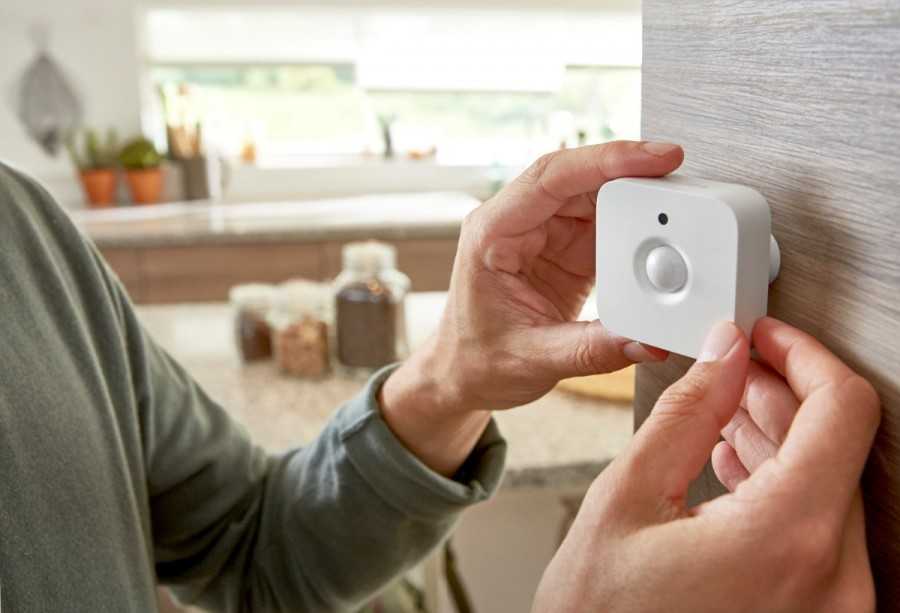

Установка датчика движения и условия его функционирования
По типу установки практичные и эффективные устройства делятся на два вида, наружные и внутренние, первые используются для обустройства наружного освещения на улице или по периметру придомовой территории.
Второй вид предназначен для оформления различных хозяйственных и бытовых помещений, которые эксплуатируются не постоянно, а периодически, в зависимости от целевого предназначения, к ним относятся:
- подсобные помещения, длинные и затемненные коридоры, отдельно размещенные подвалы;
- подъезды многоквартирных домов, лестничные пролеты и перекрытия между этажами;
- обустроенные в подвальных помещениях прачечные, рабочие кабинеты и мастерские, гаражи.
Приборы для установки на улице, корпус которых изготавливается из прочного и модифицированного пластика, обладают высоким уровнем защиты от неблагоприятных условий, дождливой погоды.
Стоимость датчиков движения
Планируя установить приборы для слежения в жилых помещениях, пользователи часто задумываются о целесообразности дополнительных расходов. Стоимость самых простых устройств начинается от 300…350 рублей, при этом на китайских сайтах можно найти и более дешевые варианты (особенно при оптовой закупке или совместных покупках). Относительно качественные изделия с возможностью регулировки рабочих параметров, удобным монтажом и достаточной чувствительностью стоят 700…2000 рублей, причем беспроводные (на батарейках) приборы имеют стоимость на 10..50% выше проводных аналогов.
Сравнение моделей
В целях наглядности составим таблицу рассмотренных нами датчиков с характеристиками.
| Модель | Угол обзора, градусы | Дальность,м | Максимальная мощность нагрузки,Вт | Высота установки,м | Габариты,мм | Вес,г |
| Orbis 360 градусов CIRCUMAT PRO CR белый ДУ OB134912 | 360 | 30 | 2200 | 7 | 140х80х175 | 340 |
| IP44 Brennenstuhl 1170900(180 градусов) | 180 | 12 | 1000 | 7 | 100х150х75 | 220 |
| Feron Sen 30 230V 500W 5-8 см 30 с белым кабелем 1,5 м 22068 | 30 | 0,08 | 500 | – | 79х35х19 | 61 |
| ТDМ ДДМ-02 SQ0324-0021 | 180 | 8 | 1200 | 3,5 | 86,4х60,4х98 | 180 |
| Camelion LX-28A 6438 | 360 | 6 | 1200 | 2,5 | 120х65х120 | 149 |
| Rev Ritter «Action» 110 | 110 | 12 | 1000 | 2,5 | 120х65х120 | 185 |
| EKF PROxima dd-ms-22B | 360 | 6 | 2000 | 4 | 115х25х115 | 110 |

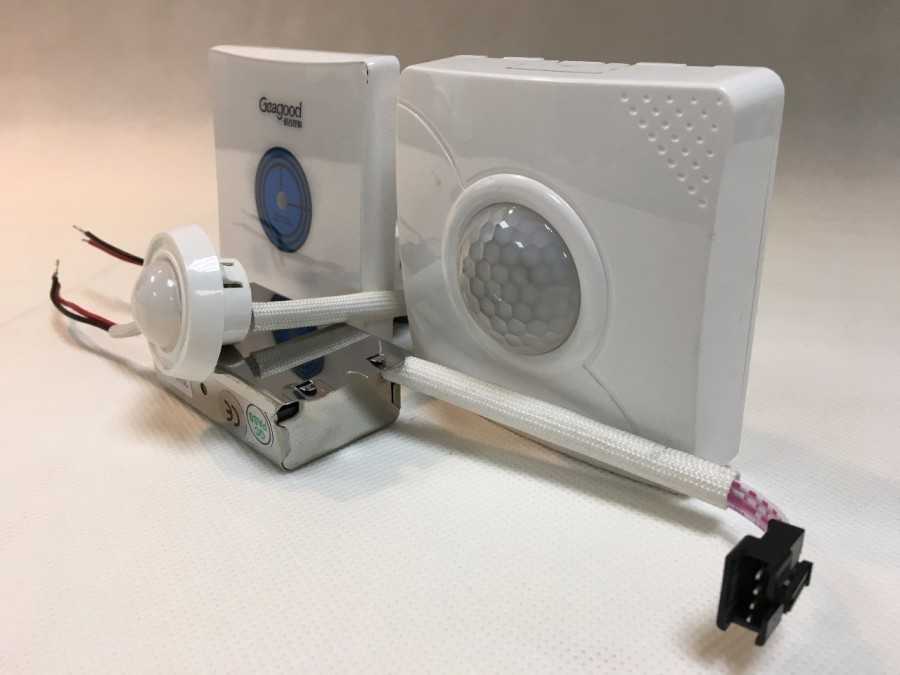

Классификация датчиков движения для включения света
Перед приобретением прибора обнаружения перемещения следует разобраться и понять, какие функции он будет выполнять. Потому существует обширное множество разнообразных типов и видов сенсорного оборудование.
Самым первым и самым главным различием детекторов движения является, какой волновой спектр он использует:
- Инфракрасный. Такие модели устройств, предназначенные для обнаружения движения, регистрируют излучения тепла объектом. Недостаток – это ложное срабатывания на перемещения животных и потоков горячего воздуха, например, от кондиционера. Инфракрасный волновой спектр абсолютно безопасен для здоровья человека.
- Ультразвуковой. Детектор присутствия работает в пределе 20-60 кГц. Прибор генерирует звуковую волну, которая отражается от объекта, регистрируется и анализируется устройством. Недостатками таких моделей является возможность несрабатывания детектора из-за того, что объект слишком медленно движется, применение малого радиуса действия, а также не исключена возможность отпугивания ультразвуком домашних животных.
- Микроволновый. Принцип работы такого детектора заключается в использовании электромагнитной волны высокой частоты, в 1 ГГц. Прибор выпускается значительно небольших габаритных размеров, что позволяет его скрытно установить. Радиус и дальность работы таких устройств зависит от величины мощности СВЧ-передатчика и чувствительности приемного модуля детектора. Условия окружающей среды и наличие небольших преград и перегородок особого влияния на работу детектора движения не оказывают. Но такие микроволновые устройства имеют достаточно высокую стоимость.
- Комбинированный. Детекторы совмещают в себе инфракрасный и ультразвуковой волновые спектры.
Второе разделение детекторов присутствия заключается в том, где устройство будет установлено:
- Снаружи здания. Радиус работы такого оборудования находится в промежутке от 100 до 500 м. В основном их монтируют на больших площадях промышленных предприятий или просто во дворе частного, загородного дома.
- Внутри здания. Установка производится в любой комнате, помещении дома, квартиры и других. Применение такого регистратора осуществляется с использованием малого радиуса действия, величина которого зависит от площади помещения.
Третье разделение устройств обнаружения движения происходит по способам установки и монтажу оборудования:
- Настенный или угловой. Из названия понятно, что такой датчик крепится на стене или в углу стен и потолка. Такой прибор снабжен небольшим углом обзора, что также позволяет избежать ложных срабатываний сенсора.

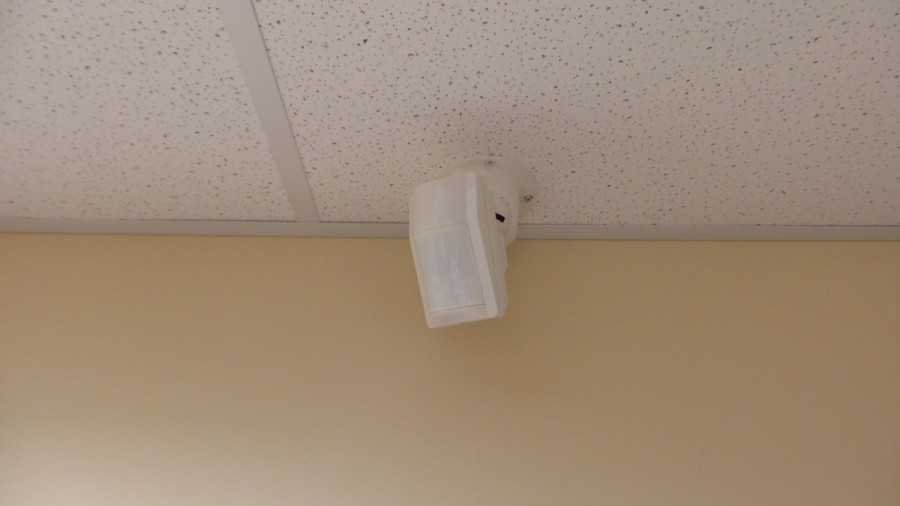

- Потолочный. Крепится на потолок, использует угол обнаружения 360 градусов. Очень удобно применять такие регистраторы присутствия для включения световых приборов в помещениях, где несколько дверей.
И четвертое разделение сенсорного оборудования – по способу питания детектора электрической энергией:
- Проводной. Является очень надежным источником электропитания, что позволяет обеспечить бесперебойную и безотказную эксплуатацию регистратора перемещения. Минусом такого способа электроснабжения является то, что необходимо протягивать метры провода и искать свободную розетку.
- Автономный. Датчик движения питается от одного или нескольких аккумуляторов, которые, в основном, вставляются в корпус устройства. На рынке присутствуют также модели оборудования обнаружения перемещения, которые питаются от солнечных батареек. Недостатком таких моделей служит постоянный контроль за потребляемым током, который может менять свои величины и значения во времени.
И это только основные группы разделения такого типа оборудования, так как оно очень разнообразно.
Выбор модели детектора
Перед установкой выберите модель и функциональность устройства в зависимости от преследуемых целей, габаритов комнаты и условий эксплуатации/срабатывания.
Приборы делятся по способу определения человека в зоне обнаружения, бывают пассивными и активными.
- Принцип действия активных напоминает стандартный радар — излучаемые инфракрасные волны отражаются от объекта и регистрируются линзой Френеля. Есть заданное расположение предметов по умолчанию — если оно изменилось, то срабатывает датчик.
- Пассивные устройства регистрируют тепло, излучаемое телом человека.
- Комбинированные датчики совмещают функции активных и пассивных.
Активные устройства функционируют в ультразвуковом диапазоне или на высоких радиочастотах. В первом случае действуют ограничения до 20000 Гц. Человек не слышит этот звук, но его воспринимают домашние животные, из-за чего ведут себя неспокойно. Вывод прост — при наличии в доме животных использовать ультразвуковые датчики движения бессмысленно.
Исходя из вышеизложенного, становится ясно: для автоматизации системы управления освещением в квартире и жилом доме рекомендуется брать пассивные датчики движения.

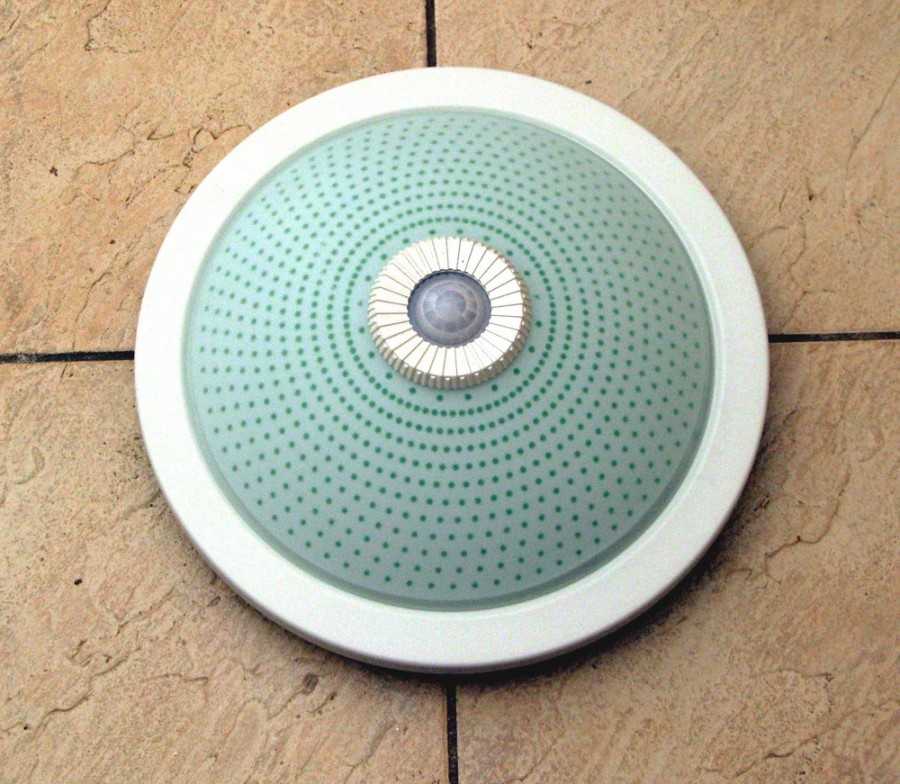

Круглые устройства, крепление которых осуществляется к потолку, имеют зону обнаружения во всех направлениях — 360 град. Устанавливаемые на стены элементы работают под разными горизонтальными и вертикальными углами — обычно 180 и 20 град. соответственно.
В большинстве случаев датчик движения не способен охватить весь объем помещения, и зона обнаружения становится меньше
Поэтому очень важно выбрать правильное место установки, угол наклона, чтобы контролировать наиболее проходимые места
При рассмотрении конструкции приборов их делят на подвижные и неподвижные. В первом случае пользователь может вносить изменения в зону регистрации, перемещая устройство по вертикальной или горизонтальной оси, а во втором случае этого сделать нельзя.
Выводы и полезное видео по теме
Чтобы вам проще было разобраться во всех особенностях выбора и монтажа рассматриваемых приборов, мы сделали для вас подборку видеоматериалов. В них все объяснено подробно и обстоятельно.
Ролик #1. Нюансы подключения датчика движения и стандартного выключателя с клавишей:
Ролик #2. Обзор сенсоров для комбинированных автоматических выключателей освещения:
Ролик #3. Описание схем подключения:
https://youtube.com/watch?v=ZPLpEDbUWxg
Автоматические «выключатели», имеющие в своем составе датчик движения, предельно просты в монтаже. При этом экономия электроэнергии от их использования существенна. Кроме того, они делают дом более комфортным для проживания.
С установкой таких автоматических устройств медлить не стоит. Все сделать можно самостоятельно, без привлечения высококвалифицированных электриков.
Пишите, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, публикуйте фото по теме статьи. Расскажите о том, как выбирали умный выключатель для собственного дома/квартиры/офиса. Делитесь полезными сведениями с посетителями сайта.
