Конструкции подпорных стенок и способы возведения

Габионы

Они делаются быстро, и что самое важное – любой высоты. Для их конструирования не требуется бетонный раствор, а лишь натуральные камни и прямоугольной формы металлическая сетка – контейнер

Единственное условие – ячейки сетки должны быть меньшего размера, чем самый малый камень, который ее наполняет. Габионы можно устанавливать один на другой и тем самым формировать высоту стены. Они могут использоваться как для террасирования, так и просто для сдерживания больших масс грунта. В черте города и за его пределами нередко можно встретить такие же конструкции, удерживающие уровень грунта при создании мостов и набережных.

Форма, размеры и цвет каменного наполнителя, оказывает влияние на декоративные сооружения из габионов

Особенность этого метода заключается в том, что все используемые сетки должны иметь одинаковый размер и совместимую форму. Также желательно при этом использовать камни из одного месторождения, чтобы сохранить цветовую гамму на всем участке.

Рекомендуется использовать камень-наполнитель, который на треть превышает размер ячейки сетчатого контейнера

Наилучшим вариантом считаются в качестве основы взятые сетки из металла с полимерным покрытием. Оно защитит конструкцию от коррозии и позволит на длительный период сохранить стенку в первозданном виде.

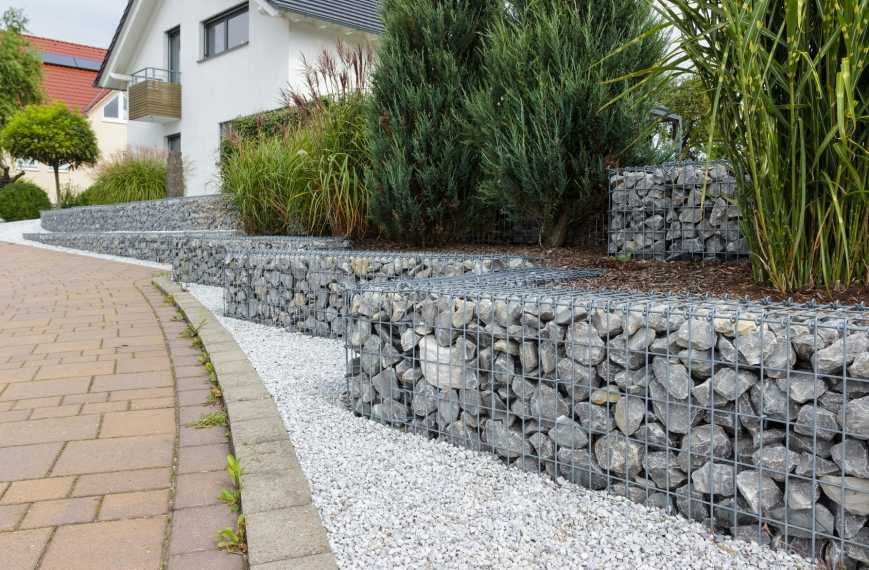

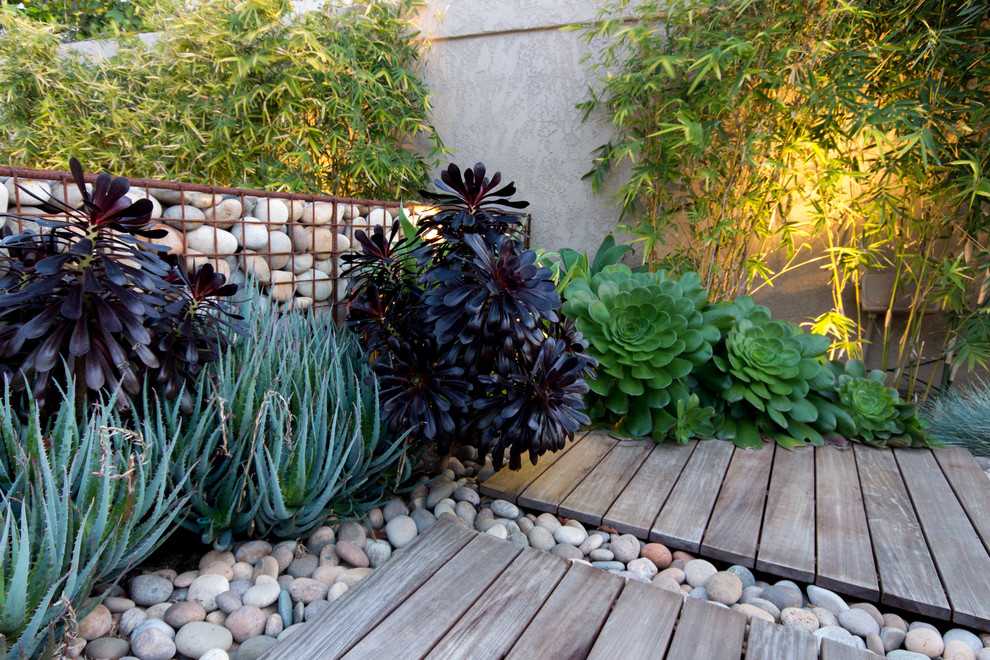

Гармоничное сочетание габионов с местным ландшафтом

Деревянные подпорные конструкции

Подпорную стенку из бревен или крупных брусьев легко сделать своими руками, выглядит она чрезвычайно привлекательно, но, в силу своей недолговечности, требует периодической починки.

Для возведения кладки из дерева вырывается траншея, дно которой на 10 см покрывается дренажной подушкой. Затем бревна наполовину своей высоты устанавливаются внутри рва, закрепляются друг к другу при помощи проволоки и гвоздей и засыпаются гравием и щебнем для устойчивости. Можно применить и горизонтальную кладку.

Перед тем как укрепить подпорную стенку бетоном, нужно сделать дренаж, расположив у ее основания продольные или поперечные трубы. Траншея заливается бетоном на уровне 10 см от краев. Для прилегающей к грунту стороны потребуется дополнительный влагоустойчивый слой из материалов, используемых в кровельной гидроизоляции.

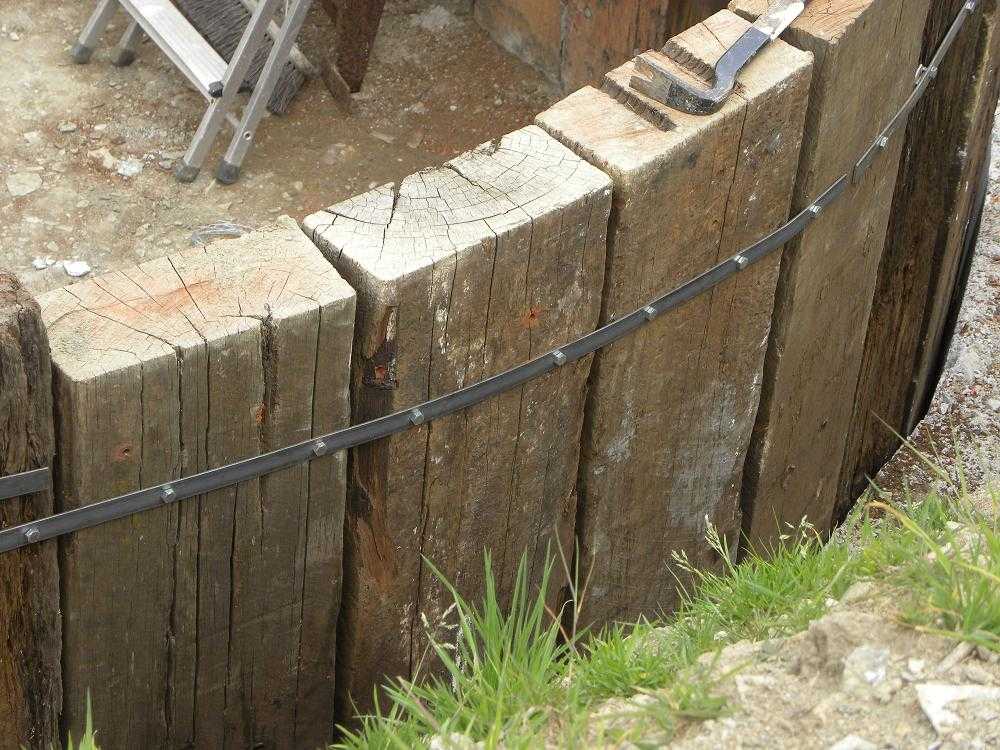

Устройство деревянной подпорной стенки

Использование древесины для создания подпорной стенки в ландшафте предполагает устройство временной конструкции или декоративной, и крайне недолговечной.

Важно! Выбирая бревна для устройства деревянной подпорной стены, нельзя экономить. Материал должен быть качественным, без повреждений на поверхности и признаков болезней

Тогда служить он будет дольше.

Для устройства террасы в саду рекомендуется использование соснового кругляка, которого погружают в почву на 1/3:

  1. На дно траншеи, глубина которой составляет половину высоты возводимой стенки, происходит укладка песка и каменной породы;
  2. Часть древесины, которую предстоит погрузить в грунт, необходимо обработать мастикой на основе битума;
  3. Чтобы защитить наружную часть древесины от появления плесени и гнили, ее необходимо обработать антисептическими составами;
  4. В ров погружают бревна и соединяют их между собой при помощи металлических спиралей. В нижнюю часть укладывают породу;
  5. Затем в ров выливают цементно — песчаный раствор.

Важно! Главным врагом древесины является чрезмерная влажность и сырость. Поэтому устройство комбинированного дренажа должно быть произведено с тыльной стороны конструкции.

Многообразие деревянных материалов позволяет варьировать декоративный эффект. Конечно, самые популярные для создания подпорных стенок — это брус и бревна. Но и их можно подать креативно:

Самостоятельный расчет габаритов подпорной стены

Прежде чем заняться дизайном ландшафта, необходимо выполнить важные расчеты будущего сооружения, ведь кроме украшения, стена будет удерживать склон от сползания.

Важно! На подпорную стенку воздействует давление всего удерживаемого грунта. Ошибки в расчетах приведут к разрушению конструкции

Стандартная высота сооружения колеблется от 0,3 до 1,5 м, хотя самостоятельно стену выше 1,2 м выстраивать не рекомендовано. Во время проектирования конструкции необходимо учесть, что ее сопротивление должно превышать силу воздействия удерживаемого грунта.

Внимание! Расчеты сопротивления стены ведутся с учетом свойств материала, используемого для строительства. Существуют нормы, допускающие самостоятельный расчет сооружений, высотой не более 1,5 м

Подпорные стенки высотой более допустимой нормы проектируются и возводятся только инженерами специалистами.

Для расчета толщины фундамента условный коэффициент 0,6 умножают на высоту надземной части. Определяют соотношение толщины основания к высоте стенки по плотности почвы:

  • при высокой плотности грунта соотношение равно 1:4;
  • при средней плотности грунта придерживаются соотношения 1:3;
  • на глинистых, песчаных и других мягких почвах толщина основания должна составлять 50% длины надземной части.

Для участка с опасной геодезией самостоятельно проектировать подпорные стенки нельзя, лучше обратиться к специалистам.

Самодельная подпорная бетонная стенка

Если уклон поверхности вашего участка не слишком большой, то изготовить своими руками подпорную стенку из бетона будет не сложно. Для примера: вам необходимо построить подпорную стену высотой 1,2 м (над уровнем почвы). В целях экономии строительного материала (арматурного прутка и бетонного раствора) рекомендуем выбрать тонкостенную уголковую подпорную стену с Т-образным основанием. Как сделать подпорную стенку из бетона (три основных этапа):

Подготовительный этап

Сначала готовим эскиз, чертеж и схему армирования.

Затем приступаем к земельным работам. Производим разметку с помощью колышков и строительного шнура. Выкапываем траншею необходимой ширины (немного больше ширины опоры с учетом опалубки) и глубины (с учетом толщины опоры и подушки из песка и щебня). Землю из траншеи складируем на свободном участке (впоследствии она понадобится для засыпки с обеих сторон стены). Засыпаем на дно траншеи песок (толщина слоя около 0,2 м) и трамбуем его (периодически смачивая водой). Затем засыпаем такой же слой щебня и также его утрамбовываем (виброплитой или ручной трамбовкой). Поверх обустроенной подушки укладываем геоткань.

Опалубка и заливка раствора

Теперь приступаем к созданию армирующего каркаса. Арматурные прутья «подошвы» и «тела» стены должны быть связаны между собой.

Строим опалубку. Сначала делаем ее только для фундамента стенки. После этого заливаем бетонный раствор по всей длине фундамента, уплотняем его с помощью вибратора. После схватывания раствора, приступаем к монтажу опалубки самой опорной стены. Технология изготовления опалубки и материалы, применяемые для ее изготовления аналогичны обустройству ленточного фундамента.

Важно! В процессе обустройства опалубки в нее необходимо заложить поперечные пластиковые или асбестоцементные трубы для отвода грунтовых вод и осадков, проникающих в почву (нижний край труб должен находиться немного выше уровня грунта с внешней стороны опорной стены). Это значительно снизит нагрузки на внутреннюю сторону вертикальной плиты

Расстояние между поперечными дренажными трубами – 1,0÷1,5 м

Расстояние между поперечными дренажными трубами – 1,0÷1,5 м.

Затем приступаем к заливке бетонной подпорной стенки.

Внимание! Чтобы опалубка не разрушилась или деформировалась во время заливки, этот процесс лучше производить поэтапно. Сначала заливаем раствор на ⅓ высоты по всей длине стенки

Затем производим виброуплотнение залитого раствора

Далее заполняем опалубку раствором еще на треть и так далее

Затем производим виброуплотнение залитого раствора. Далее заполняем опалубку раствором еще на треть и так далее.

Для обеспечения наибольшей прочности и однородности всю конструкцию желательно залить за один день. После того, как раствор залит до верхней кромки стенки и полностью утрамбован, поверхность выравниваем и накрываем полиэтиленовой пленкой и оставляем на окончательную сушку. Для предотвращения быстрого испарения воды из раствора (что может негативно отразиться на прочности) в жаркую погоду поверхность раствора периодически смачиваем.

Гидроизоляция и обустройство дренажной системы

По истечении 7÷9 дней приступаем к демонтажу опалубки. Для обеспечения долговечности бетонные поверхности стенки покрываем гидроизолирующим материалом (например, специальным составом на основе жидкой резины).

Далее приступаем к обустройству дренажной системы для подпорной стены из бетона по следующей технологии:

  • По всей длине стенки с внутренней стороны (то есть со стороны склона) укладываем перфорированную трубу (обязательно обернутую водопроницаемой геотканью).
  • Затем засыпаем эту трубу щебнем.
  • Поверх щебня укладываем геотекстиль (чтобы сохранить свободное пространство, не заполненное грунтом, между отдельными частицами щебенки).
  • Свободный конец трубы (с одной или обеих сторон стенки) выводим в дренажную канаву (или колодец) или ближайший водосборник.

На окончательном этапе засыпаем грунтом свободное пространство вокруг стенки.

Важно! К засыпке грунта приступаем только после того, как подпорная стена из бетона наберет окончательную прочность и сможет выдерживать значительные нагрузки со стороны склона, то есть не ранее чем через месяц. Далее приступаем к декорированию видимой части построенной подпорной стенки

Для этих целей обычно применяют облицовочную плитку, натуральный или искусственный камень

Для этих целей обычно применяют облицовочную плитку, натуральный или искусственный камень

Далее приступаем к декорированию видимой части построенной подпорной стенки. Для этих целей обычно применяют облицовочную плитку, натуральный или искусственный камень.

Особенности строительства подпорных стенок

Самостоятельное возведение подпорных стенок – занятие, требующее внимательности и подготовки. Обдумывая размеры подпорки, подбирая материал, опирайтесь на сложность рельефа, назначение конструкции и общий стиль участка. При строительстве не возникнет проблем, если вы заранее вооружитесь всей необходимой информацией.

В особо сложных ситуациях, когда учесть все факторы сложно, требуется вмешательство специалиста. Давайте обозначим условия, при которых допустимо самостоятельное устройство подпорок:

  • устойчивый грунт;
  • грунтовые воды не выше 1,5 м;
  • глубина промерзания почвы не превышает отметки в 1,5 м;
  • наземная часть подпорки не выше 1,3 м.

Высокие и сложные сооружения постоянно подвергаются нагрузками, существует немалый список постоянных и периодических сил, непрерывно воздействующих на сооружение. Самостоятельно оценить все нюансы крайне сложно, поэтому лучше не рискуйте!

Что нужно знать о самостоятельном строительстве подпорных стенок

Независимо от цели строительства, конструкция подпорки состоит из 3 частей:

  • фундамент – подземная часть,
  • тело – надземная вертикальная часть,
  • дренаж и водоотвод.

При определении толщины тела и глубины фундамента желательно опираться на тип грунта и высоту самой подпорки, расчеты можно сделать следующим образом:

Тип грунта Толщина подпорки и глубина фундамента
Плотные почвы ¼ высоты стенки
Среднеплотные почвы ⅓ высоты стенки
Мягкие или рыхлые почвы ½ высоты стенки

Для декоративных подпорных стенок основательный фундамент необходим, только если высота строения превышает 30 см, в ином случае можно обойтись без него. Немного заглубите нижнюю часть, установив ее на гравийно-песчаную подушку.

Независимо от характеристик подпорной стенки, за ней постоянно собирается влага, это приводит к застойному переувлажнению и разрушению строения. Организация водоотвода и дренажа продумывается на начальном этапе общей планировки.

  • Поперечный дренаж – в стенке делаются наклонные отверстия около 10 см в диаметре, с шагом в 1 м, затем в них вставляются водосточные трубки. Между стеной и почвой укладывается дренирующий слой (от 10 см) из битого камня, гравия или щебня.
  • Продольный дренаж – на всю длину стенки на уровне фундамента устанавливается специальная перфорированная дренажная труба, которая будет собирать влагу и выводить ее за пределы лицевой стороны подпорки. Так же как и в первом случае укладывается дренажный слой, сюда можно добавить крупнозернистый песок.

Важно!

  • Низкая, до 80 см, стенка может быть вертикальной, более высокую подпорку нужно строить с наклоном (10–15%) в направлении откоса.
  • Верхняя часть стены должна быть выше поверхности земли.
  • Установка козырьков предотвращает губительное воздействие воды на швы кладки.
  • Рельеф территории в основании стенки формируется с небольшим уклоном наружу, а если стенка граничит с газоном, первый ряд кладки делается чуть шире, чем остальные, — в дальнейшем это облегчит кошение травы.
  • Ломанная или кривая линия обладает отличной устойчивостью (жесткостью) и способна удержать бо́льшую нагрузку, нежели ровная, да и смотрится такая конфигурация изящнее.
  • О фундаменте – при рыхлой почве делается основание на сваях, при плотных почвах – поверхностная бетонная стяжка.

Виды

В зависимости от назначения все подпорные стенки могут быть классифицированы на два типа: декоративные и укрепительные. Первые устанавливают для того, чтобы преобразить участок и добавить ему оригинальности. Что касается укрепительных стенок, то основная их задача состоит в укреплении неровностей, а также предотвращении их разрушения.

К счастью, подпорная стенка часто совмещает в себе описанные выше функции, поэтому помимо решения задачи по укреплению грунта владелец получает возможность с помощью этой конструкции выполнить зонирование территории.

Еще одним признаком классификации подпорных стенок является материал, используемый для их изготовления. В соответствии с ним, можно выделить следующие виды этих конструкций:

  • Деревянные. Эти стены представляют интерес из-за минимальных расходов, связанных с их устройством. Чтобы изготовить их, потребуется ровные бревна.
  • Бетонные. Среди всех прочих стенок эти выделяются максимальной прочностью и длительным сроком службы. Однако процесс изготовления бетонных стенок является слишком трудозатратным и занимает много времени.
  • Каменные. Подобный вариант подпорных стенок может подойти владельцам, которые стремятся поразить своих гостей. Причем эту конструкцию можно сделать еще более привлекательной, если между камнями будут высажены растения. Тогда такая стенка превратится в настоящий шедевр.
  • Кирпичные. Именно такого типа стенки чаще всего и выбирает большинство дачников. Их привлекает в них высокая прочность, надежность, а также способность преображать внешний облик участка.

О роли подпорных стенок

Изначально сооружения, препятствующие осыпанию грунта, использовались земледельцами там, где, за неимением ровных территорий, приходилось осваивать гористые и холмистые регионы. Во многих странах имеются ландшафты, сформированные террасами, а само террасное земледелие известно с 11-12 века.

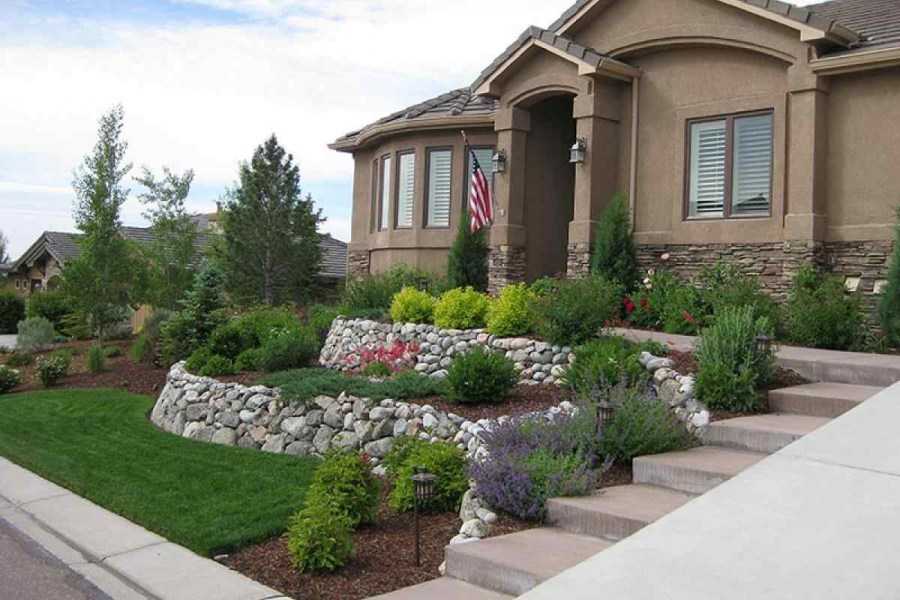

Когда нет ровных площадок – устраивают террасы Источник globalalco.ru

Террасное земледелие нагляднее всего представлено в холмистых местностях, где террасы образуют многоуровневую ступенчатую структуру. В такой системе главной задачей становится консервации почвы, ведь в силу естественных причин, грунт со временем начинает осыпаться, а ровные участки – разрушаться.

Именно подпорные стенки отвечают за сохранение первоначального вида террасы. Они предотвращают эрозию поверхности, вызываемую действием воды, и сохраняют благоприятные условия для растений.

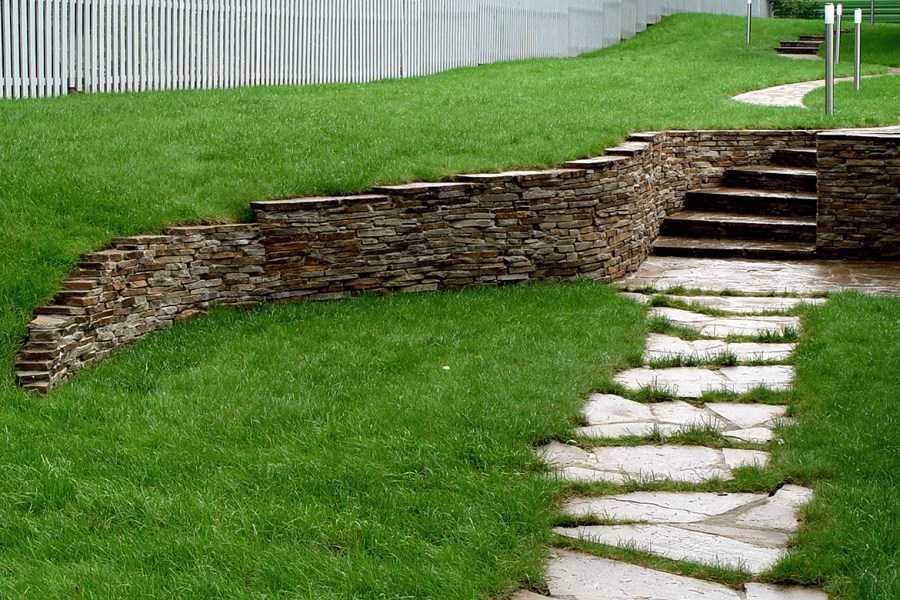

Ступенчатый дизайн с выравниванием ярусов Источник krot.info

Приемы террасного земледелия с успехом используются в современном ландшафтном дизайне. Они нужны на участках со сложным рельефом – с крутым склоном или несколькими перепадами высот. Древняя методика позволяет максимально полно задействовать имеющуюся площадь, использовать каждый сантиметр для организации сада, огорода или цветника.

В организации террасы самое важное – качественно укрепить грунт. Неудивительно, что подпорные стенки в ландшафтном дизайне сложного рельефа выполняют формирующую роль

Они помогают избежать обрушения грунта, превращают сложный участок в полноценную территорию с любыми доступными возможностями.

Укрепление террасы камнем Источник gidfundament.ru

У древних земледельцев не было выбора, и система подпоров была вынужденным решением. На современных сложных по рельефу участках также не обойтись без системы фиксации склона, особенно, если на участке протекает ручей.

Вместе с тем, ландшафтные террасы на участке выполняют еще и эстетическую функцию. Поэтому подпорные стенки не только защищают от эрозии, вызываемой дождевыми и талыми водами. Они становятся важным декоративным элементом.

Укрепление склона старыми шпалами Источник pulhamsteels.co.uk

Габионы

Они делаются быстро, и что самое важное – любой высоты. Для их конструирования не требуется бетонный раствор, а лишь натуральные камни и прямоугольной формы металлическая сетка – контейнер

Единственное условие – ячейки сетки должны быть меньшего размера, чем самый малый камень, который ее наполняет. Габионы можно устанавливать один на другой и тем самым формировать высоту стены. Они могут использоваться как для террасирования, так и просто для сдерживания больших масс грунта. В черте города и за его пределами нередко можно встретить такие же конструкции, удерживающие уровень грунта при создании мостов и набережных.

Форма, размеры и цвет каменного наполнителя, оказывает влияние на декоративные сооружения из габионов

Особенность этого метода заключается в том, что все используемые сетки должны иметь одинаковый размер и совместимую форму. Также желательно при этом использовать камни из одного месторождения, чтобы сохранить цветовую гамму на всем участке.

Рекомендуется использовать камень-наполнитель, который на треть превышает размер ячейки сетчатого контейнера

Наилучшим вариантом считаются в качестве основы взятые сетки из металла с полимерным покрытием. Оно защитит конструкцию от коррозии и позволит на длительный период сохранить стенку в первозданном виде.

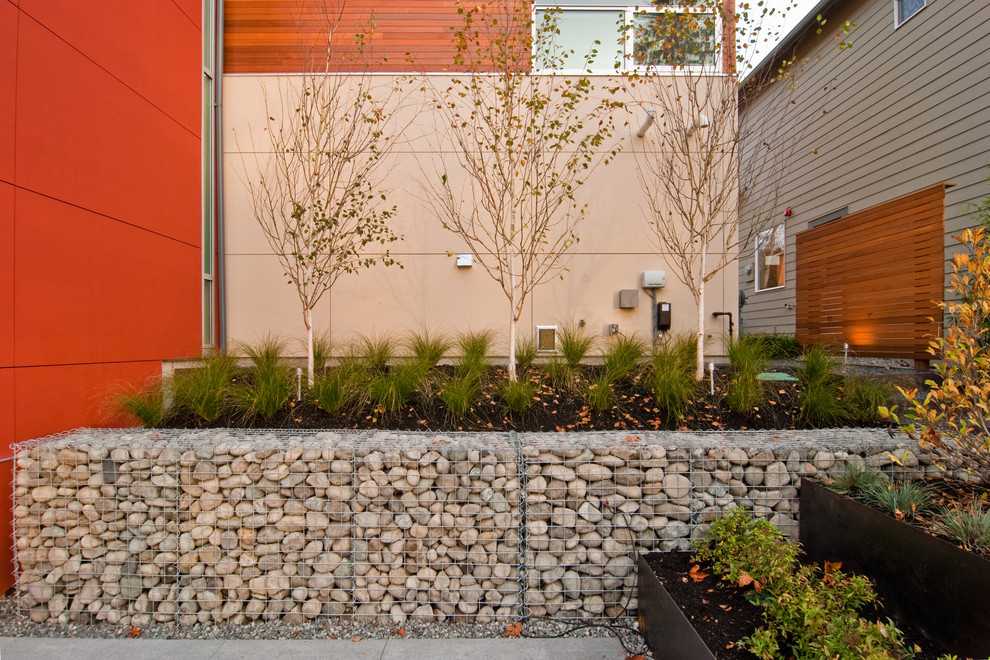

Гармоничное сочетание габионов с местным ландшафтом

От чего зависит прочность подпорной стены

Прочность напрямую связана с устойчивостью и способностью выдерживать давление. На стенку воздействует большая масса почвы, но при этом медленно движущаяся в результате геологических процессов. При возведении преграды учитывают ее собственный вес, близость ж/д путей и сейсмическую активность. Помимо этого, явления, связанные с воздействием водных потоков: высоту залегания подземных вод, вероятность размывания дождями, набухание почвы зимой. Подпорный элемент с высотой 2 метра и более устанавливают с учетом силы ветра, типичной для региона. Прочность прямо зависит от толщины стены. Последний показатель подгоняют под тип и уровень почвы, высоту преграды. Чем выше параметры высоты рельефа и самой стены, мягкости грунта, тем большая понадобится толщина. При этом избыточный собственный вес может стать причиной трещин.

Декоративная отделка и оформление

Чтобы подпорная стенка не только выполняла защитные функции, но и декоративные необходимо продумать отделку. Лучше заранее все распланировать и спроектировать. Стена должна гармонично вписываться в ландшафтный дизайн на территории участка. Самый распространенный способ декоративной отделки на сегодняшний день является высадка растений. Оптимальным вариантом станет выбор среди почвопокровных видов, которые удачно подчеркнут любой элемент ландшафтного участка.

Среди распространенных вариантов стоит выделить несколько вариантов оформления. Одним из таковых является искусственный водоем или фонтан. Не менее привлекательно будет смотреться и альпийская горка. Вьющиеся растения будут заплетаться по всей подпорной стене. Также интересным вариантом станет мох. Для этого стену можно полить кефиром – это позволит ускорить рост растений, а также состарит конструкцию.

Подпорная стенка может стать как прекрасным дополнением запланированного ландшафтного проекта, так и выполнять защитные функции. Так как она находится под открытым небом, то постоянно подвергается атмосферным воздействиям. Чтобы защитить внутреннюю часть конструкции необходимо тщательно обрабатывать швы кладки. Используйте специальные герметики, они позволяют уберечь опору от разрушения или деформации. Различные эксперименты с декорированием позволят получить оригинальные и необычные результаты.

Подпорные стенки в ландшафтном дизайне: фото миниатюрных стенок и бордюров

Стенку небольшой ширины (до 20-30 см) можно укладывать и без использования бетонной основы. Исходным материалом будут служить блоки, кирпич или натуральный камень. Они будут укладываться на ленточный фундамент. За стеной со стороны грунтовой насыпи потребуется установить дренаж в виде щебня, который заворачивается в рулон из агроволокна. Сверху этот рулон будет засыпаться плодородным слоем почвы вровень с установленной стеной.

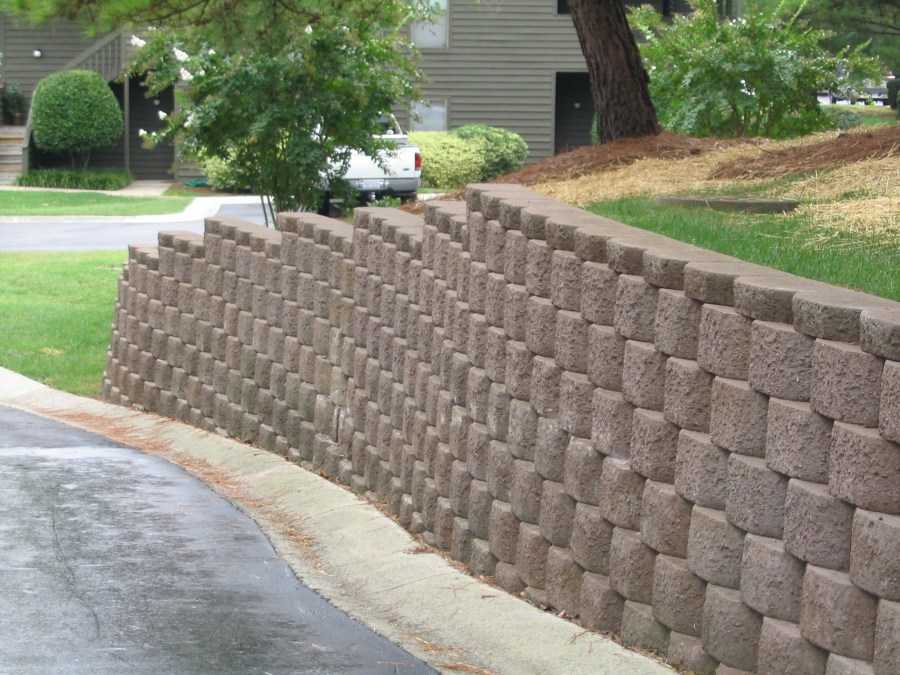

Низкая бетонная стенка, украшающая ландшафтный дизайн дворика

Что касается самой кладки, то ее лучше устраивать при помощи не бетонного раствора, а специального клея, предназначенного для склеивания камней. Его продают в виде сухой смеси, которая разводится водой до нужной консистенции.

Хаотично сложенная стенка из разных каменных пород

Совет: раствор не должен быть жидким, дабы не оставлять потеков и прочих следов на уже готовой части стены. Выводить их очень сложно, а выглядят они непрезентабельно.

Подпорная стенка из плоского камня, выполненная методом сухой кладки

Клеящий состав важно укладывать таким образом, чтобы он не доходит до края стены на 2-3 см. Если после укладки он все же будет виден, излишки придется убирать вручную

Аккуратная работа по отделке стенки камнем

Еще один важный момент при создании стенок – качественная подготовка материалов. К примеру, камень сложно соединять между собой ввиду большого количества пыли и осколков. Поэтому его желательно промыть большим количеством воды с напором и только после этого использовать.

Невысокие подпорные стены, возведенные на участках местности с резким перепадом высот

Кладку можно использовать классическую, либо косую. Во втором случае стена не будет иметь ровной поверхности, поэтому ее придется накрывать горизонтальным слоем камней. Но в целом такая кладка будет выглядеть более натурально и соответствовать по стилю горной породе при условии, что слой клеящего раствора будет незаметен.

Стенка как художественно-декоративный элемент ландшафтного дизайна

Напутствие и выводы

Как понятно из вышеизложенного материала подпорные стенки из камня в ландшафтном дизайне занимают особое место. Он позволяют применять на участке геопластику, формировать рельеф, придавать ему правильные геометрические формы, играть с уровнями. Последняя возможность особенно четко видна при внедрении такого дизайнерского приема как террасирование.

Многоуровневая подпорная стенка с яркими красивыми клумбами

Наиболее удачно подпорные стены вливаются в участки, расположенные на склонах, независимо от того в какой части именно они находятся. Они одинаково выигрышно справляются с возложенной на них миссией, если участок располагается на вершине холма, в его средней части или даже в низине. При этом в каждом случае они будут выполнять различные функции.

Подпорные стенки помогут упростить задачу по планировке и оформлению участка

Подобные стенки хорошо работают в сочетании со ступенями, могут выступать отличной основой под скамейки, а также использоваться в качестве разграничителей зон на участке. Они помогут не только выигрышно обыграть нестандартный рельеф, но и создать его с нуля на абсолютно плоском участке. Это получится сделать и если стена будет всего одна, и если их будет создаваться целый каскад.

Рациональное использование садовой площади с помощью укрепляющей стенки

Последним, но немаловажным плюсом такого элемента может стать возможность создания настоящей ограды, основой которой будет такая же стена, выходящая за пределы участка. Используйте подобное инженерное сооружение на своем участке, и вы сможете оценить все его преимущества.
