Заземление в частном доме своими руками 220 в: безопасность проживающих

Предъявляемые требования

К создаваемому отводящему контуру предъявляется довольно много требований. Это связано с тем, что он предназначен для отвода напряжения, которое подается на корпус. Подобного рода система представлена сочетанием нескольких частей:

1. Заземлитель — проводники, которые находятся в постоянном контакте с грунтом.
2. Заземляющие устройства — проводка, которая находится под напряжением во время работы системы.

Наиболее важным параметром можно назвать сопротивление растекания. Он определяет то, как ток будет преодолевать расстояние от корпуса электрического прибора к земле. С уменьшением показателя сопротивления существенно повышается эффективность отводящего контура. На сопротивление растекания оказывает влияние:

1. Глубина закладки. С увеличением этого показателя существенно повышается эффективность системы.
2. Влажность грунта. Более высокая влажность становится причиной повышения степени проводимости.
3. Тип применяемого сплава. Каждый металл характеризуется своей определенной электропроводимостью. К примеру, есть диэлектрики, которые практически не проводят энергию.

Оптимальным местом для размещения контура принято считать северную сторону дома, так как показатель влажности грунта зачастую выше.

К применяемым материалам также предъявляются различные требования:

1. Применяемые уголки в качестве вертикальных стержней должны иметь длину не менее 16 миллиметров.
2. Горизонтальные пластины длиной не менее 10 миллиметров.
3. Толщина применяемой стали 4 миллиметра. Слишком тонкие пластины могут перегреваться.
4. Если применяются стальные трубы, то их диаметр должен быть не менее 32 миллиметров.

В большинстве случаев применяется именно сталь. Некоторые сплавы обладают большей проводимостью, но при этом окисляются и не выдерживают воздействие окружающей среды.

Провести монтаж можно своими руками при наличии небольшого количества инструментов. Для работы с металлом потребуется:

1. Болгарка или ножовка по металлу.
2. Сверло для создания отверстий.
3. Сварочный аппарат.
4. Индикатор.

Если предусматривается применение крепежных элементов, к примеру, болтов, то понадобится набор отверток и гаечных ключей. Кроме этого, поверхность металла нужно зачистить, для чего потребуется наждачная бумага и грубая щетка. Рекомендации по проведению монтажных работ следующие:

1. Для начала проводится выбор места, где будет размещаться отводящий контур. Стоит учитывать, что поблизости не должно быть никаких коммуникаций: водопровод, телефонная линия или газопровод. Чтобы убедиться в этом, достаточно изучить техническую документацию.
2. Идеальным местом для размещения конструкции считается отмостка дома. Контур должен быть линейным, отводящая часть создается в виде геометрической фигуры — например, треугольника.
3. После выбора места проводится вбивание штырей. Для этого применяется специальный инструмент, но при мягком грунте можно обойтись и обычной кувалдой. Верхняя часть штырей обрезается.
4. Между вертикальными штырями создаются траншеи, в которые укладываются соединяющие их прудки. Для соединения отдельных элементов требуется сварочный инвертор.
5. Следующий шаг заключается в создании траншеи, которая отходит от распределительного щита к созданному ранее треугольнику. Металлическая пластинка укладывается и соединяется со всеми элементами путем сварки, после чего траншея закапывается.

Установка заземляющего контура

Контур должен размещать под землей, поэтому для более легкого вхождения его в грунт, нижний конец вертикальных заземлителей срезают под углом. Контур заземления обычно имеет форму треугольника, поэтому на расстоянии не менее 3 метров от здания подготавливают треугольную траншею с размерами: глубина 70см, ширина 50см. От этого треугольника прокладывается траншея к распределительному шкафу. В вершины подготовленного треугольника забивают вертикальные заземлители на величину промерзания почвы от 1,5м до 3м. над почвой (внутри траншеи) должен выступать отрезок размером 20-25см.

Когда электроды установлены, к концам электродов, которые остались над поверхностью земли, приваривают горизонтальный заземлитель. Места соединений следует обработать антикоррозийными средствами. Далее к этой конструкции приваривается провод заземления при помощи болта на 10мм. При сборке всей конструкции заземляющего контура не допускаются скрутки, все детали соединяются только при помощи сварки.

После того, как контур полностью собран и установлен, его проверяют на уровень сопротивления. Если он не превышает норму, то траншею закапывают. Провод от заземлителя уходит в силовой шкаф и подключается к линейке заземления.

Пошаговая инструкция по монтажу в частном доме

Процесс монтажа конструкции состоит из следующих шагов:

На выбранном месте копаем яму или траншею для электродов и траншею к дому для токоприводящей полосы. Глубина должна быть такой, чтобы верхний срез штырей был на 20 -30 сантиметров выше дна. Так будет удобнее производить сварочные работы

Если копаете траншею, то примите во внимание её ширину. В слишком узкой, будет неудобно работать и лучше потратить лишний час на земляные работы, чем потом в 2 раза дольше заниматься вбивание электродов и монтажом полос.

В землю вбиваются будущие электроды

Для облегчения этого действия имеет смысл смазать металл и периодически проливать водой в место вбивания. Будет небольшая грязь, но процесс будет идти легче.

Монтаж контура. Полосы металла привариваются к электродам, затем места сварки покрываются антикоррозийным покрытием. Этим нельзя пренебрегать, так как металл будет находиться в земле и активно подвергаться коррозии. А целостность контура является гарантией работы контура.

Монтаж токоприводящего проводника. Полоса из нержавеющей стали укладывается на дно траншеи, одним концом приваривается к заземляющему контуру, а другим выводится возле стены над уровнем земли. Вывод должен быть вертикальным, чтобы был минимальный уровень рассеивания передаваемого заряда по поверхности почвы.

Закапывание ям. Весь монтаж произведен, и ямы можно засыпать.

На выведенную часть токоприводящей полосы с помощью болта крепится медный провод, который затем выводится в распределительный щиток здания.

Нужно ли заземление в частном доме

При использовании в доме любых электроприборов всегда есть риск повреждения изоляции проводов или замыкание их на корпус. В таком случае любое касание человека опасной зоны приводит к поражению электрическим током, которое может закончиться трагически. Ток всегда стремится в землю, а человеческое тело становится проводником, соединяющим поврежденный прибор с землей.

Что дает заземление? По сути, это система, предоставляющая кратчайший путь электрическому току. По закону физики он выбирает проводник с наименьшим электрическим сопротивлением, и контур обладает таким свойством. Практически весь ток направляется в заземлитель, а потому через тело человека пройдет лишь незначительная его часть, которая не сможет причинить вред. Таким образом, контур заземления обеспечивает электробезопасность. Нормативные документы (ГОСТы, СНиП, ПУЭ) указывают, что любое частное, жилое строение должно быть им оборудовано при сетях переменного тока на напряжение выше 40 В и переменного тока – выше 100 В.

Кроме обеспечения безопасности, заземляющая система повышает надежность и долговечность бытовой техники. Она обеспечивает стабильную работу установок, защиту от перенапряжений и различных помех в сети, снижает воздействие внешних источников электромагнитных излучений.

Заземление не следует путать с громоотводами (молниеотводами). Хотя принцип их действия аналогичен, выполняют они разную задачу. Работа громоотвода заключается в отведении в землю разряда молнии при ее попадании в дом. В этом случае возникает мощный электрический заряд, который не должен попадать во внутреннюю сеть, т.к. способен просто расплавить провод или кабель. Именно поэтому линия громоотвода пролегает от приемников на крыше по внешнему контуру и не должна совмещаться с заземляющей, внутренней линией. У громоотвода и заземления может быть общий подземный контур (если имеет запас по сечению), но разводка обязательно разделяется.

Порядок работы

1. Выбирается место для размещения и конструкция заземления: линия или треугольник.
2. Подсчитывается требуемое количество горизонтальных и вертикальных элементов и доставляется на объект.
3. Подготавливается инструмент: лопата, кувалда, сварочный аппарат с электродами, болгарка.
4. Выкапывается траншея глубиной 60 – 70 см по профилю заземления. Отмечаются места для вертикальных элементов. Здесь рекомендуется выкопать ямки. Чем глубже они будут, тем быстрее и легче забьются вертикальные электроды.
5. Уголки и круглая сталь заостряются и затачиваются, а труба на конце расплющивается.
6. После забивания привариваются горизонтальные электроды и шина до вводного щитка.
7. Места сварки очищаются от окалины и обрабатываются антикоррозийным составом, например, битумом. Другие части конструкции ничем покрывать нельзя, чтобы сохранялось хорошее электрическое соединение с почвой.
8. Траншея засыпается однородным грунтом и утаптывается. Защитное заземление готово.

Подключение к вводному щитку

Провод, поступающий от защитного заземления в щиток, присоединяется к главной защитной шине с помощью болта. ГЗШ представляет собой медную или стальную полоску (алюминий не разрешен!), которая крепится прямо к корпусу щитка. На полоске расположены болты М10 с гайками и шайбами, к которым присоединяются провода заземления.

Заземляющий провод от каждого прибора должен крепиться к своему болту. Рядом на изоляторах закрепляется нулевая шина такой же конструкции. Обе шины соединяются между собой толстым проводом.

В дальнейшем никакого соединения нейтральных проводов с защитными не допускается! Нейтральный провод от линии также соединяется с ГЗШ. Автоматы, переключатели и УЗО (устройства защитного подключения) подключаются к шинам в соответствии с проектной схемой.

Внутри дома вся разводка проводится трехжильным проводом. Чтобы не перепутать провода между собой, фазовый провод обозначается красным или коричневым цветом, нулевой — синим или голубым, а заземляющий — желто-зеленым или белым.

2 схемы изготовления контура заземления в частном доме

Приступать к практическим работам на грунте можно только после того, как теоретический расчет собираемой схемы полностью уложился в требования безопасности, заложенные в ПУЭ.

Типовой контур для обычных грунтов из подручных средств

Для сборки заземлительного устройства потребуется:

1. Прокопать канаву под горизонтальный электрод на глубину порядка 0,8 метра. Ее ширина в местах забивки вертикальных штырей должна обеспечить удобство работы сварочными электродами.
2. Забить в грунт вертикальные штыри на всю глубину, оставив на поверхности только десяток сантиметров для монтажа горизонтальной полосы.

Чтобы не разбивать верхушку электрода кувалдой его сразу защищают предохранительным колпаком. Можно заранее приварить пластину или кусок уголка, предотвращающий деформации.

Сварить по длине горизонтальный заземлитель и приварить его к вертикальным электродам. Сварные швы должны проходить по всему периметру стыкуемых поверхностей.

Вывести полосу на цоколь здания, закрепить, приварить к ней болт 10 мм для крепления заземляющего проводника, через который будет создаваться электрическая связь с главной шиной заземления.

Подключить заземляющий проводник болтовому соединению.

ПУЭ определяет нормативы на использование защитного проводника из:

• стали с поперечным сечением 75 мм кв (очень проблемно подключать к ГЗШ вводного щита);
• алюминиевого провода 16 кв мм (требует периодического поджатия при эксплуатации из-за высокой текучести металла);
• меди сечением 10 квадрат. Это самый приемлемый вариант монтажа к контуру и ГЗШ.

Промышленные модульные заземлители быстрого монтажа

Специальные заводские комплекты значительно облегчают сборку и монтаж контура, но их стоимость может разочаровать.

Здесь обычно используется один вертикальный стальной электрод с омедненным покрытием сборной конструкции за счет промежуточных резьбовых переходников.

Длина одного элемента составляет 1,5 метра. Последовательное соединение четырех звеньев позволяет углубиться на 6 м. Можно забивать в землю и дальше, вплоть до 30 метров.

Но здесь махать кувалдой очень затруднительно. Такую работу выполняют мощным перфоратором.

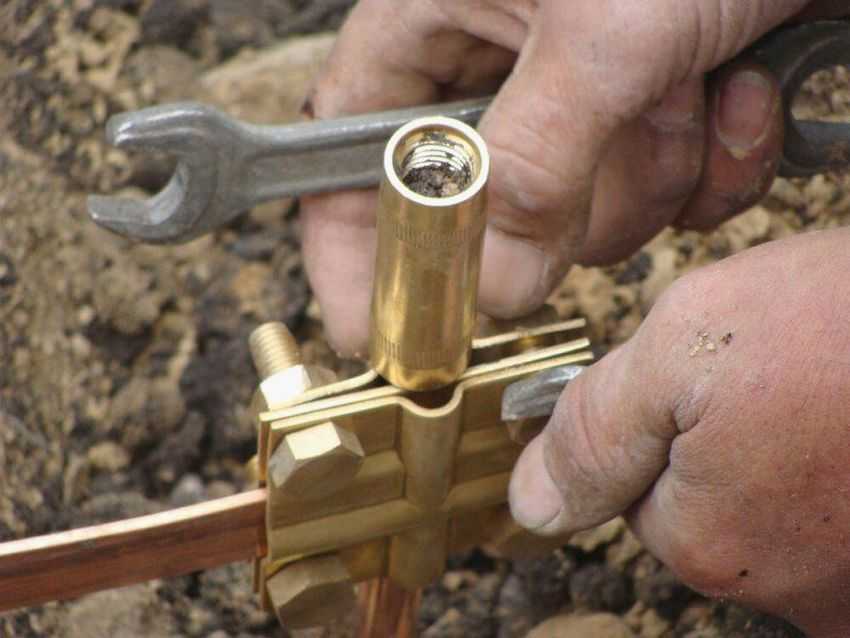

На верхний штырь забитого электрода монтируется через специальный обжимной переходник под заземляющий проводник.

Место контакта защищается битумной лентой. В таком виде оно может быть скрыто в почве.

Однако для проведения профилактических осмотров его лучше делать чуть выше грунта и помещать в защитный короб.

Пример того, как сделать заземление в частном доме своими руками по этому методу объясняет своим видеороликом владелец Energosystems.

Заключительный совет

Окончанием работы следует считать не завершение монтажа и подключение заземлительного проводника к ГЗШ вводного щитка, а электрические проверки собранной схемы.

Они заключаются в замере электрического сопротивления специальными приборами. Это работа электротехнической лаборатории.

Она оценит сопротивление собранного заземлительного устройства и ближайшего повторного заземлителя. Если они укладываются в норму, то вопрос закрыт. Вы получите заверенный протокол проверки.

На практике встречаются случаи, когда теоретический расчет не оправдывает ожидания, а реальная норма завышена. К этому надо быть готовым.

Выход из этой ситуации прост: траншею в районе концевого электрода оставляют открытой и прокапывают ее дальше для вбивания дополнительного вертикального заземлителя.

Его подключают сваркой через соединительную полосу к основному контуру. Затем выполняют повторный замер сопротивления.

Свои работы лаборатория выполняет за деньги. Они позволяют оценить реальное состояние контура, а не полагаться на волю случая.

Выражаю благодарность владельцу видео Алекс Жук за его канал «Лекции по электротехнике». Предлагаю оценить его работу «Зачем нужен контур заземления».

Защита сети частного дома

Ветхая проводка является проблемой многих частных домов и квартир. В случае повреждения проводки провести подключение отводящего контура достаточно сложно. Если проверка определила то, что кабель находится в плохом техническом состоянии, то придется провести его полную замену. При отсутствии возможности замены всей проводки можно обновить розетки и выключатели, изменив схему их расположения. Современные варианты исполнения имеют ноль, который и требуется для отвода электричества.

Дешевым вариантом решения проблемы со старой проводкой можно назвать ее полное отключение и создание новой системы. Новый кабель может прокладываться поверх стены при использовании специального защитного корпуса.

Для чего нужно заземление?

Заземление – это соединение электрического оборудования, установки или точки сети с заземляющим устройством, находящимся за пределами жилого строения.

Правильно организованное соединение переводит весь потенциал токов утечки в землю, является надежной мерой защиты человека от повреждения электрическим разрядом

Целями, помимо обеспечения безопасности человека, являются: продление работы бытовой техники; обеспечение стабильного функционирования электроустановок; защита от перенапряжений.

Также заземление ослабляет воздействие внешних электромагнитных излучений, устраняет помехи в сети.

Порядок проведения монтажных работ

Для проведения монтажных работ необходимо приготовить электроды из уголка и металлосвязь в виде стальной полосы.

Если все готово, можно приступать к разметке. Наметить нужно не только будущее место расположения основной конструкции, но и путь, по которому внешний контур будет соединен шиной с внутренней частью системы.

Затем необходимо:

1. Прорыть по разметке траншею глубиной 50-70 см.
2. Вбить на заданную глубину электроды.
3. Соединить вершины штырей металлосвязью при помощи сварки.
4. Провести шину от внешнего контура к щиту учета.

Далее проводят проверку эффективности собранной схемы. Поскольку самостоятельный монтаж подразумевает отсутствие специализированного измерительного оборудования, можно использовать простые бытовые способы.

При выполнении любых электромонтажных работ, а также при проведении заключительной проверки необходимо соблюдать правила техники безопасности: пользоваться резиновыми перчатками и обувью, не работать в одиночку

Одним из таких способов является присоединение обычной лампы накаливания мощностью не менее 100 Вт одним концом на заземление, другим на фазу.

Если монтаж выполнен грамотно, то лампа будет гореть так же ярко, как от розетки. Тусклый свет или его полное отсутствие – повод проверить качество сборки.

Важные навыки и умения

Установка заземления требует большой траншеи

Кроме рабочих рук и головы у мастера выполняющего подобную задачу должно быть немало навыков. Первый из них – умение копать. Копать придется много, поскольку заземление, как следует из названия, находится именно в земле. Его потребуется туда установить, но перед этим потребуется вырыть траншею заданной глубины, чтобы обеспечить для себя комфортное рабочее пространство и безопасность для окружающих в процессе эксплуатации.

В большинстве случаев элементы заземления соединяются между собой сваркой

Следующий по важности навык – сварка металлов. Он имеется далеко не у каждого хозяина, а тем более хозяйки, и поэтому это одно из ключевых умений

Если подобный навык отсутствует, придется воспользоваться услугами профессионалов, либо тех знакомых, соседей и родственников, которые ими все же обладают. В этом случае стоимость выполняемых работ существенно возрастает, особенно если такую операцию делают по проекту, за который дополнительно взимается плата. Но в этом есть иная сторона, которая даст дополнительный плюс – можно быть уверенным в том, что комиссия, принимающая выполненную работу, в лице представителей поставщика электроэнергии, будет удовлетворена качеством выполненной работы.

Перфоратор поможет значительно сэкономить силы

Последний из наиболее важных навыков — умение пользоваться кувалдой или перфоратором. Один из них потребуется обязательно. Именно с его помощью подготовленные заранее электроды окажутся в земле. Иначе просто никак. В обоих случаях придется работать руками, но если последний вариант их несколько пощадит, то первый – нисколько.

Предъявляемые требования

Заземление предназначается для отвода от корпуса приборов электричества к контуру. Характеризуется оно сопротивлением растекания. Этот показатель определяет то, насколько легко электрический ток преодолевает расстояние от потребителя к земле. При увеличении показателя сопротивления эффективность отводящего контура существенно снижается.

Рекомендуется размещать контур с северной стороны дома. Это связано с большим показателем влажности грунта: при его повышении степень проводимости увеличивается, за счет чего сопротивление снижается.

Основные требования:

1. При изготовлении вертикальных прутков применяют металл длиной не менее 16 мм.
2. Минимальная толщина применяемой стали должна составлять 4 мм.
3. При применении стальных труб их диаметр должен быть не менее 32 мм.

Все соединения должны быть очищены от загрязняющих веществ. За счет этого также можно снизить степень сопротивления контура.

Популярные производители и цены на комплекты заземления

Монтаж заземления своими силами – это достаточно трудоемкий процесс, поэтому, если у вас нет времени, желания или навыков, то гораздо проще заказать уже готовые комплекты популярных производителей:

• 10Ом – популярный отечественный производитель, который предлагает комплекты заземления для монтажа на различную глубину. Глубина установки варьируется в пределах от 6 до 30 м, а цены – от 6000 до 25000 рублей;
• ZandZ – универсальные заземлители в виде одного или нескольких электродов сборного типа из нержавеющей стали. Монтируются на глубину до 10 м, цена зависит от количества электродов, глубины монтажа и других параметров. Средняя стоимость комплекта для монтажа на 5 м – 23000 рублей;
• Galmar – еще один популярный производитель сборных электродов для заземления. Монтаж возможен на глубину до 30 м, обойдется такой комплект в 42000 рублей;

Пример комплекта заземления от заводского производителя

• Elmast – комплекты заземления от отечественного производителя. Изготавливаются из нержавеющей стали, поставляются в разобранном виде, могут монтироваться на различную глубину. Характеризуются длительным сроком эксплуатации. Отличительная черта данных заземлителей – высокая устойчивость к агрессивным химическим средам и неблагоприятным природным воздействиям. Средняя цена за комплект для монтажа на 6-метровую глубину – 9000 рублей;
• Ezetek – относительно недорогие комплекты со средними эксплуатационными характеристиками. Выгодное преимущество комплекта для монтажа на глубину в 6 м – цена в 6000 рублей.

Существует множество других производителей, предлагающих как уже полностью готовые комплекты для заземления частного дома, так и отдельные комплектующие. Доверять в этом вопросе стоит только проверенным компаниям. Также имеет смысл прислушиваться к рекомендациям знакомых или хотя бы читать отзывы на тематических форумах. Если вы хотите точно знать, как сделать заземление в частных домах, в интернете можно найти огромное количество видео роликов и фото инструкций на данную тему.

Монтаж контура заземления своими руками

Схемы заземления частных домов своими руками: 380 В и 220 В

При монтаже контуров заземления значительной разницы между схемой частного дома на 3 фазы (380 вольт) и однофазной (220 вольт) нет. А вот в разводке кабелей она присутствует. Разберемся, в чем она заключается.

Правильно выполненный ввод в дом. Именно так он должен выглядеть в идеале

При однофазной сети для питания электроприборов используется трехжильный кабель (фаза, ноль и земля). Трехфазная сеть требует пятижильного электропровода (та же земля и ноль, но фазы три)

Особое внимание нужно обратить на расключение – заземление не должно соприкасаться с нулем

Рассмотрим ситуацию. С подстанции приходит 4 жилы (ноль и 3 фазы), заведенные в распределительный щит. Обустроив правильное заземление на участке, заводим его в щиток и «сажаем» на отдельную шину. Фазные и нулевая жила проходят через всю автоматику (УЗО), после чего идут к электроприборам. От заземляющей шины жила идет непосредственно на розетки и оборудование. Если нулевой контакт заземлить, устройства защитного отключения будут срабатывать без причины, а такой монтаж электропроводки в доме совершенно ни к чему.

Схема заземления на даче своими руками несложна, но требует внимательного и аккуратного подхода при выполнении. Несложно выполнить ее только для одного котла или иного электроприбора. Ниже мы обязательно на этом остановимся.

Корпус газового котла, как и металлические трубы, требуют качественного заземления во избежание возникновения искры

Что такое контур заземления в частном доме: определение и устройство

Контуром заземления называют конструкцию из штырей и шин, находящуюся в грунте, обеспечивающую отвод тока при необходимости. Однако не любой грунт подойдет для устройства заземлителя. Удачным для этого считают торф, суглинок или глинистую почву, а вот камень или скала не подходят.

Контур готов. Остается проложить шину до стены дома

Контур заземления располагают на расстоянии 1÷10 м от здания. Для этого прокапывается траншея, заканчивающаяся треугольником. Оптимальными размерами являются длины сторон 3 м. По углам равностороннего треугольника вбиваются штыри-электроды, соединяемые стальной шиной или уголком при помощи сварки. От вершины треугольника шина идет к дому. Подробно мы рассмотрим алгоритм действий в пошаговой инструкции ниже.

Разобравшись, что является заземляющим контуром можно переходить к расчетам материала и размеров.

Расчет заземления для частного дома: формулы и примеры

Правила устройства электроустановок (ПУЭ) и ГОСТ устанавливают точные рамки, сколько Ом должно быть заземление. Для 220 В – это 8 Ом, для 380 – 4 Ом. Но не стоит забывать, что для общего результата учитывается и сопротивление грунта, в котором устраивается заземляющий контур. Эти сведения можно узнать из таблицы.

Вид грунта	Максимальное сопротивление, Ом	Минимальное сопротивление, Ом
Глинозем	65	55
Гумус	55	45
Лёсовые отложения	25	15
Песчаник, залегание грунтовой воды глубже 5 м	1000	—
Песчаник, грунтовые воды не глубже 5 м	500	—
Песчано-глинистая почва	160	140
Суглинок	65	55
Торфяник	25	15
Чернозём	55	45

Зная данные можно использовать формулу:

Формула расчета сопротивления стержня

где:

• R_o – сопротивление стержня, Ом;
• L – длина электрода, м;
• d – диаметр электрода, м;
• T – расстояние от середины электрода до поверхности, м;
• Р_экв – сопротивление грунта, Ом;
• Т – расстояние от верха стержня до поверхности, м;
• l_n – расстояние между штырями, м.

Но пользоваться такой формулой сложно. Для простоты предлагаем воспользоваться онлайн-калькулятором, в который нужно только внести данные в соответствующие поля и нажать кнопку рассчитать. Это исключит возможность ошибки в вычислениях.

Для расчета количества штырей воспользуемся формулой

Формула расчета количества стержней в контуре

где R_n – нормируемое сопротивление для заземляющего устройства, а ψ – климатический коэффициент сопротивления грунта. В России за него принимают 1.7.

Рассмотрим пример заземления для частного дома, стоящего на черноземе. Если контур выполняется из стальной трубы, длиной 160 см и диаметром – 32 см. Подставив данные в формулу получим n_o = 25.63 х 1.7/4 = 10.89. Округлив результат в большую сторону, получается нужное количество заземлителей – 11.

Основные требования к сопротивлению контура заземления

Если Вы не знаете, как правильно сделать заземление в частном доме и какие технические характеристики его должны быть, рекомендуем ознакомится с ПУЭ в котором Глава 1.7. под названием «Заземление и защитные меры электробезопасности» регламентирует основные технические характеристики контура заземления для оборудования до 1000 В.

Согласно данному нормативному документы сопротивление контура заземления должно быть:

1. Не более 4 Ом для электроустановок до 1000 В (к данному классу электроустановок как раз и относится электрооборудование дачи, дома или коттеджа).
2. Не более 10 Ом в случае если суммарная мощность генераторов или трансформаторов менее 100 кВА.
3. Не более 0.5 Ом для электроустановок выше 1000 В с большими токами замыкания на землю (свыше 500 А).
4. Не более 10 Ом для электроустановок свыше 1000 В с маленьким током замыкания на землю.

Полезные советы

В связи с устройством заземления дома своими руками частные владельцы домов и новоиспеченные застройщики часто сталкиваются с некоторыми проблемами, которые сами решить не могут. К примеру, заземление в частном доме своими руками (380в подводимого напряжения). Есть ли какие-то особенности в проведении монтажа? Никаких особенностей нет, потому что трехфазное подключение внутри дома разбивается по однофазным контурам, которые равномерно разбрасываются по всему зданию. К примеру, одна фаза идет на освещение, вторая на розетки, третья замыкается, к примеру, на бойлер. Заземлить же дом приходится по одному контуру. Тот есть, провод заземления, выходящий из дома, соединяется с шиной, куда был подсоединен заземлитель с улицы. При этом внутри помещений заземляющий контур соединяет между собой все розетки и мощные бытовые приборы, как отдельно стоящие потребители.

Можно ли сделать заземление в доме, используя для этого подвал или погреб? Никаких проблем и здесь нет. Главное, чтобы заземление в подвале (погребе) полностью находилось в земле, чтобы сопротивление конструкции было минимальным. При этом погреб будет идеальным местом (влажный пол и грунт, хорошо проводящие ток), единственное к нему требование – это закрыть место установки контура защитными приспособлениями, к примеру, уложить деревянные решетки на пол.

Схемы заземления: какую выбрать

Заземляющая система загородного коттеджа зависит от варианта сетевой подводки к ней. Часто используют принцип TN-C. При напряжении 220В сетевое напряжение обеспечивает воздушная двухпроводная линия либо двухжильный кабель. При 380В применяется четырехпроводная линия либо четырехжильный кабель.

TN-C-S

В этом случае PEN-ввод делят на параллельные проводники.

PEN-проводник, размещенный во вводном шкафу, подразделяют на 3 шины:

• нейтраль – N;
• земля – РЕ;
• распределитель на 4 соединения.

Шину N размещают на изоляторах, РЕ соединяют с корпусом вводного шкафа. Друг с другом проводники не контактируют. К распределителю подводят контур. Заземлитель соединяют медной перемычкой сечением от 10 мм² с шиной N.

ТТ

В этом случае шины не расщепляют во вводном щитке, т.к. нейтраль и земля уже разделены в сети. Только проводник РЕ соединяют с заземлителем.

Что называется защитным заземлением, а что рабочим?

Заземление как мера обеспечения безопасности при использовании различных видов электроприборов делится на защитное и рабочее, кроме того, особняком стоит и молниезащита, подключать которую с землей необходимо с помощью отдельного контура. Использование общего заземления не рекомендуется, так как в этом случае при попадании молнии на громоотвод электричество будет вынужденно пройти через дом.

Чаще всего это происходит незаметно, но при возникновении внештатной ситуации возможен пожар и другие негативные последствия. Учитывая основную функцию заземления – обеспечение безопасности, теряется смысл таких мероприятий.

Основным отличием защитного заземления от рабочего является то, что оно представляет собой преднамеренное обеспечение электрического соединения с землей (или иными нетоковедущими элементами). И, как уже указывалось выше, его основная функция состоит в защите от возможного поражения человека током.

А вот то, что называется рабочим заземлением, имеет принципиальное отличие, заключающееся в том, что преднамеренно с землей соединяется не прибор в целом, а его отдельные элементы, например, обмотки трансформатора или генератора и других приборов.

То есть соединяются несколько точек одновременно. Исходя из этого определяется и основное значение рабочего заземления – гарантия нормальной и безопасной работы оборудования, особенно точного, для которого любые критические моменты могут стать фатальными.

Непосредственно соединение производится между заземляемыми точками и заземлителем, допускает использование вспомогательных монтажных элементов: резисторов, предохранителей и т. д.

Конечно, выбор защиты – вопрос весьма ответственный, и его вид определяется исходя из особенностей электросети дома, разнообразия используемых приборов, конструктивных особенностей строения и т. д. Для большинства бытовых приборов в доме достаточным оказывается заземление с помощью евророзетки, один кабель которой имеет соединение с землей.

Но для стиральной или посудомоечной машины, микроволновой или конвекционной печи, а тем более для бойлера следует предусмотреть возможность использования рабочего типа заземления.

ТОП-10 ошибок монтажа заземляющего устройства, видео:

В каких случаях обязательно требуется проведение мероприятий по заземлению?

После того, как стало понятно, для чего нужно заземление, следует выяснить, когда и где оно применяется:

• в однофазных сетях с переменным током и напряжением до 1 кВт и имеющих естественную изоляцию от земли;
• с постоянным током в двухпроводных сетях, у которых имеется изоляция источника тока и средней точки обмотки;
• в трехфазной сети с переменным током, с нейтралью и напряжением до 1 кВт;
• при напряжении свыше 1 кВт – для сетей переменного и постоянного тока, с различными видами и режимами функционирования обмоток.

Для монтажа защитной или рабочей системы заземления используются специальные элементы – «заземлители», которые представлены в двух видах:

• естественные – то есть любые токопроводящие элементы конструкции дома, коммуникаций, но обязательно имеющие непосредственное соприкосновение с землей. Но не допускается использовать в роли естественного заземлителя магистральные конструкции, представляющие опасность возгорания или взрыва, например, газовую трубу с этой целью использовать категорически нельзя.
• искусственные – представляют собой конструкции, изготовленные из неокрашенного металла. В некоторых случаях для обеспечения антикоррозийной защиты можно использовать защитные составы, не снижающие их токопроводящую способность. Как вариант искусственного заземлителя можно считать специальный токопроводящий бетон.

При использовании искусственных заземлителей следует учитывать, что потребуется использовать металлические пластины или прутья для создания так называемой металлосвязи.

Она представляет собой соединение верхних концов заземлителей с помощью сварки в единый конструктивный элемент, который заводится непосредственно в дом, для чего и используется шина заземления, являющаяся завершающим элементом, необходимым для обеспечения цельности и жесткости контура.
