Естественная и принудительная вентиляция в ванной комнате: какая лучше, как сделать совмещение

Расчет оптимальной производительности

Перед приобретением аппаратуры нужно выполнить все необходимые расчеты. При вычислении достаточной производительности вентилятора определяют объем комнаты.

Чтобы определить объем помещения, площадь пола умножают на высоту стен. Полученное число умножают на коэффициент кратности воздухообмена. В результате получится минимально эффективная мощность вентиляционной системы.

Если оборудование устанавливают в неподходящем для обеспечения воздухообмена месте, величину умножают на 3. Кроме того, нужно определиться с расположением вентиляционных отверстий. Для этого оставляют зазор между полом и дверью, устанавливают решетки по нижнему краю дверного полотна.

Вентиляция в ванной комнате — как сделать своими руками: особенности монтажа

В условиях современной квартиры (дома) устройство принудительной вентиляции – вопрос, практически не подлежащий обсуждению. В этом можно убедиться самостоятельно, проведя «спичечный» тест. К вентиляционному отверстию поднесите зажженную спичку – при нормальной интенсивности вентиляции поток воздуха должен потушить огонь.

Модель Звуковое давление, дБ Мощность двигателя, Вт Производитель-ность, м3/час Дизайн

Soler&Palau TDM-200

1 980 руб.

40 25 200

Blauberg Sileo 125

2 860 руб.

32 17 197

Electrolux EAFM – 150

1 900 руб.

32 25 320

Подготовка и организация вентиляции в ванной комнате и туалете начинается с выбора типа вентилятора:

Канальный – монтируется в воздуховоде (воздушном канале), достаточно мощный и производительный, подходит для больших санузлов, оптимально устанавливать при проведении ремонта.

Радиальный – монтируется непосредственно на вентиляционном отверстии, достаточно прост в установке. В нем устанавливается обратный клапан, предотвращающий возврат удаленного воздуха назад в помещение.

1
3

Выбирая вентилятор, особое внимание следует уделить следующим характеристикам:

Производительность – естественно, она напрямую зависит от объема помещения. Приблизительно мощность можно рассчитать по формуле: для ванной – объем комнаты, умноженный на 7, для туалета – объем умножить на 8. При этом следует учесть и пропускную способность вентиляционной шахты: если она невелика, то вентилятор не сможет «продавить» большой объем воздуха, будет работать шумно, с перегрузкой, в худшем случае грязный воздух начнет поступать к соседям.

Площадь ванной/высота потолка 2,5 2,7 3 3,2 3,5 4
6 234 253 281 300 328 374
7 273 295 328 349 382 437
8 312 337 374 399 437 499
9 351 379 421 449 491 562
10 390 421 468 499 546 624
11 429 463 515 549 601 686
12 468 505 562 599 655 749
13 507 548 608 649 710 811
14 546 590 655 699 764 874
15 585 632 702 749 819 936

Формула расчета объема воздуха для полного воздухообмена

Безопасность – степень защиты от попадания в корпус влаги, что может вызвать короткое замыкание и выход вентилятора из строя плюс возможность возгорания проводки.

Модель Звуковое давление, дБ Мощность двигателя, Вт Производитель-ность, м3/час Дизайн

Maico ER 60

18 732 руб.

26 21 62

Вентс ЦФ 100

3 248 руб.

38 29 122

Blauberg — Valeo 60

13 764 руб.

45 30 320

Функциональность – определяется в основном возможностью подключения вентилятора. Он может иметь отдельный выключатель или быть совмещенным с осветительными приборами – вентилятор начинает работать одновременно с включением света и продолжает функционирование еще некоторое время после его отключения. Более современные модели (особенно рассчитанные на установку в ванной) имеют датчики влажности, автоматически включающие вентилятор при достижении заданного уровня влажности.

Обустраивая вентиляцию в санузле, следует учитывать несколько факторов:

Вытяжку необходимо устанавливать по возможности максимально высоко, под самым потолком – именно там скапливается теплый и богатый водяным паром воздух.

Вентиляцию необходимо располагать максимально высоко под потолком или непосредственно на нем

Установку вентилятора можно выполнить своими руками, но лучше предоставить это специалистам

Периодически необходимо проводить чистку вентиляционной решетки

Даже несмотря на то что современные вентиляторы имеют достаточную защиту от попадания влаги, размещать их стоит подальше от источников воды, чтобы свести к минимуму вероятность короткого замыкания.

Вытяжку необходимо устанавливать напротив входной двери, которая в ванной (туалете) является главным источником поступления воздуха в помещение. При монтаже вентилятора для ванной на одной стене с входной дверью циркуляция воздушных потоков нарушается и существенно ослабевает. Чтобы обеспечить стабильную вентиляцию санузла, следует отказаться от плотно закрываемых дверей, выбирая один из вариантов – оставить щель внизу либо дверь с отверстиями.

Для эффективного воздухообмена вытяжные отверстия лучше оборудовать напротив двери

Схема монтажа вентиляции в объединенном санузле

При правильной установке вытяжки весь ее рабочий корпус оказывается утоплен в шахту, на стене остается заметной только декоративная решетка.

Прокладка из силиконового герметика между стеной и основанием прибора (декоративной решеткой) снизит шум от вибрации работающего вентилятора.

Огромный ассортимент вентиляционных решеток поможет подобрать наиболее подходящий вариант для вашего интерьера

1
4

Преимущества принудительного воздухообмена

Положительное воздействие установленной принудительной циркуляции сказывается сразу на всем микроклимате жилья. Особенно это заметно на улучшении состояния санузла, тем более, если раньше наблюдались проблемы с сыростью, застоем воздуха. Вот некоторые из плюсов:

  • Нормализуется уровень влажности по всей квартире, а также ванной комнате. Теплый влажный воздух не застаивается, своевременно выводится наружу. Конденсат в ванной больше не скапливается на потолке и стенах. Соответственно нет условий для образования плесени, вредных микроорганизмов, даже влаголюбивых насекомых.
  • Постоянный приток кислорода, необходимого для нормальной жизнедеятельности человека. Под давлением тяжелого прохладного потока несвежий и более легкий, насыщенный углекислым газом воздух вытесняется через вентканалы.
  • Устанавливается приемлемый температурный режим.
  • Энергосбережение. Принудительная вентиляция помогает эффективно работать естественной. При этом нет частой необходимости открывать для проветривания окна, что актуально зимой. Тепло остается в квартире. А в частном доме экономится отопительная энергия.

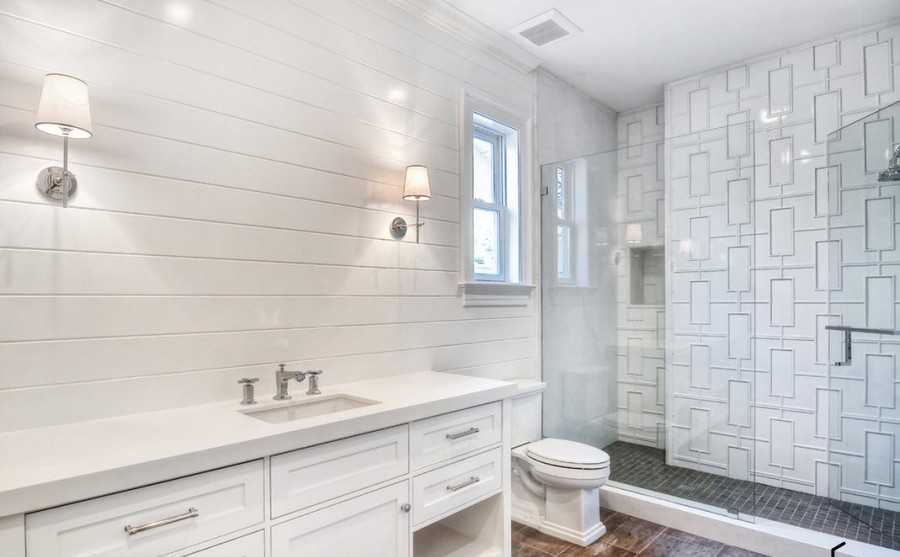

Ванная комната с принудительной потолочной вентиляцией

Где установить, чтобы вентиляция работала?

Есть определенные условия того, где устанавливать вытяжное устройство для ванной. Если их соблюдать, проветривание будет налажено должным образом. К ним относятся:

  • Выход вытяжного канала необходимо размещать как можно выше, лучше всего внутри потолка, чтобы увеличить разницу давлений.
  • Устройство следует устанавливать в противоположном углу от источника свежего воздуха. Так свежий поток охватит больший объем комнаты перед выходом наружу по вентканалу.
  • Вентилятор рекомендуется устанавливать подальше от прямого источника воды, даже если уровень его влагоустойчивости высокий.
  • Если предполагается подвесной потолок, его также необходимо оборудовать источниками проветривания, чтобы избежать образования там конденсата, плесени.
  • Когда нужна вентиляция в ванной и туалете, воздуховоды этих комнат, не совмещаясь, присоединяются к нише вентканала.

Виды систем

Вентиляционную систему в туалете на даче или в загородном доме организовывают несколькими методами:

  1. Естественный. Поток воздуха происходит самотеком, под влиянием проветривания. В помещении создается перепад силы давления воздушной массы.
  2. Принудительный. Используются механические приспособления типа вентилятора, воздухонагревателя и т. п.
  3. Вытяжной. Естественная приточно-вытяжная вентиляция позволяет добиться хорошего результата.Разберем все способы подробнее.

Естественный

Обыкновенное окошко в стене туалетной кабинки выполняет двоякую функцию: источник дневного света и проем для перемещения воздуха по маршруту «окно – выгребная яма». Геометрия и форма окна никакой роли не играют, но кое-какие требования к этому элементу предъявляются.

  1. Окошко не нужно стеклить, воздух должен циркулировать постоянно. На зиму его проще прикрывать листом фанерки, минимизируя поток холода.
  2. В отверстие не должен попадать снег и дождь, поэтому монтировать его следует под самой крышей или козырьком.
  3. Для усиления вентиляции вырезают два отверстия – в дверях и одной из стен.
  4. Чтобы внутрь не залетали насекомые, окошко прикрывают мелкоячеистой сеточкой или марлей.
  5. Специалисты рекомендуют в нижней части стен организовать отверстия в виде нескольких щелей, прикрыв их решеткой. Такой вариант значительно улучшит циркуляцию.

Принудительный

Применив данный подход, можно сделать вытяжку более эффективной за счет того, что:

  • принудительный обмен осуществляется в помещении, не только в выгребной яме;
  • дурные запахи удаляются практически сразу;
  • воздух обновляется с нужной периодичностью;
  • механические приспособления работают в любую погоду.

Основной недостаток метода – придется подводить электричество и раскошелиться на необходимое оборудование.

Самый простой способ «принудиловки» – вентилятор монтируется напротив окошка и активируется специальным выключателем

Проводку важно изолировать, уберегая от осадков и влаги. Обычно ее ведут снаружи туалета от чердака дома на крышу кабинки. Если размеры туалетного помещения невелики (около двух квадратов), за глаза хватит вентилятора мощностью в 30 Вт

Оба канала – вытяжку и приток – прикрывают сеточкой или решеткой

Если размеры туалетного помещения невелики (около двух квадратов), за глаза хватит вентилятора мощностью в 30 Вт. Оба канала – вытяжку и приток – прикрывают сеточкой или решеткой.

В закрытой выгребной яме свежего воздуха мало, для нее принудительной вентиляции не предусмотрено. Обычно туда опускается труба, снабженная вентилятором, который и организовывает перепад давления. Высасываемый воздух выводится через кабинку.

Есть еще вариант: приобретается канальный вентилятор на 3–5 Вт, оснащенный датчиком – регулятором скорости вращения лопастей. Датчик устанавливают внутри помещения, с его помощью вручную задают величину отводной тяги.

Вытяжной

Во время монтажа унитаза в основании кабинки проделывают еще одно дополнительное отверстие. В результате:

  • через это отверстие воздух проникает в яму;
  • выходит воздушная масса через установленную трубу.

В итоге имеем два отвода – один из помещения туалета, второй – из ямы.

Для монтажа потребуется серая труба из ПВХ, диаметром 10 см. Ее длина должна быть достаточной, чтобы нижний конец находился в яме, а верхний возвышался над кровлей сантиметров на 30.

Идеальный вариант:

  • установить кабинку с унитазом на некотором расстоянии от ямы, соединив их канализационной трубой;
  • используя тройник от канализационной трубы отвести вентиляционную.

В этом случае неприятного запаха вообще не будет. Правда, понадобится подвод воды, чтобы утилизировать нечистоты в такой системе.

Что такое вентиляция и для чего она нужна

Вентиляционная система в жилье решает следующие основные задачи:

  • Насыщает помещение кислородом, что позволяет нормально функционировать человеческому организму.
  • Снижает концентрацию вредных веществ в воздухе, которые выделяются от отделки, мебели и текстильного оформления интерьера.
  • Устраняет излишки углекислого газа, который образуется в процессе жизнедеятельности человека.
  • Удаляет продукты распада, образующиеся во время горения газовых приборов.
  • Вытягивает мелкую взвесь ворсинок, которые образуются от текстильного оформления комнат и одежды человека. Избежать этого невозможно, так как любое трение о ткань вызывает разрушение микроволокон.
  • Также на качество воздуха в комнате негативно влияют домашние животные и некоторые виды растений.
  • Снижает уровень конденсата. А это, в свою очередь, препятствует образованию плесневых грибов и выделению их спор в воздух.

Нередко именно из-за неправильно спроектированной вентсистемы коррозия поражает рабочие детали стиральной машины, что и является причиной ее поломки.

Важно понимать, что избежать практически всех факторов, влияющих негативно на воздуха, невозможно. Да и не стоит даже пытаться этого делать

Важно просто сконструировать в частном доме правильно вентиляцию или оформите ее корректно, по всем правилам, в квартире.

Существуют специальные нормы, которых нужно придерживаться при организации принудительного воздухообмена в комнатах с повышенными показателями влажности.

Как правильно сделать принудительную систему своими руками?

Проектирование и монтаж выполняется самостоятельно, с проведением подготовительных работ.

  1. Сравнивают диаметр вытяжного прибора с размером проёма в стене.
  2. Узкий вход в вентиляционное отверстие расширяют перфоратором.
  3. В широкий вход вставляется труба из пластика или гофра.
  4. Промежуток между трубой и стеной заделывают монтажной пеной.

Место для установки

Для наиболее продуктивной работы вентиляции нужно выбрать мощную установку и подобрать место для монтажа. Вытяжка предназначена для отвода тёплого влажного воздуха, вытяжку монтируют в верхней части стены напротив входной двери. Для обеспечения доступа свежего воздуха в комнату в нижнюю часть двери встраивают решётку или оставляют щель под дверью, что позволяют свежему воздуху поступать в комнату из квартиры. Запрещено устанавливать вентилятор рядом с раковиной, ванной, унитазом и другими источниками повышенной влажности, так как это служит причиной короткого замыкания. По этой же причине устройство располагают под потолком. Для уменьшения шума устанавливают силиконовую прокладку между устройством и стеной. Электровытяжку не устанавливают в туалете над дверью, чтобы не снизить воздушный поток. СоветВентилятор не устанавливают вблизи нагревательных приборов, чтобы он не перегревался.

Диагностика состояния вентиляционного канала

Перед установкой вентиляции внимательно изучают состояние и устройство вентиляционной выработки. Для этого проверяют тягу — сначала при открытом окне и дверях, затем плотно закрыв источники подачи свежего воздуха. К вентиляционной шахте прислоняют бумажный лист, зажжённую спичку, зажигалку. Язык пламени, смещённый в сторону вентканала, прилипший листок бумаги к отверстию свидетельствуют о наличии тяги. Для улучшения тяги проверяют вентиляционную шахту на наличие мусора, оставшегося после ремонта. Устранение препятствия значительно улучшит работу всей вытяжной системы.

Как подключить: выбор схемы

Рассматривая типовую квартиру в новострое, становится понятным, что стандартная встроенная вентиляция не в состоянии справиться с выводом влаги из ванной. Исключение составляет частный дом, где в туалете есть окно. Часто при организации принудительной вентиляции нужно узнать продолжительность периода работы системы вытяжки. Обычно вентилятор подсоединяют к выключателю света, активируя устройство на время нахождения человека в санузле. Но этого недостаточно для проветривания помещения. Следующий способ заключается в подсоединении устройства к независимому выключателю. Но посетитель часто забывает о такой мелочи, как необходимость отключить или включить прибор. Поэтому необходим монтаж вентилятора с измерителем влажности. Устройства работают автономно, удаляют лишнюю влагу из помещения, не требуют при этом участия человека.

Как установить вентилятор?

Приступая к установке вентиляционной системы, ознакамливаются с инструкцией к прибору. В ней содержится пошаговое руководство по монтажу, что упрощает работу. При отсутствии инструкции производителя или перевода на родной язык действия выполняют в следующей очерёдности:

  1. снимают наружную крышку;
  2. места прилегания вентилятора к стене смазывают полимерным клеем, жидкими гвоздями или силиконом;
  3. вставляют устройство в проём в стене, полностью спрятав рабочую часть, состоящую из лопастей и двигателя;
  4. корпус плотно прижимают для схватывания клея;
  5. для защиты от попадания из вентиляционной шахты в комнату насекомых и мусора устанавливают противомоскитную сетку;
  6. крышку ставят на место, закрепляют саморезами или дюбелями, которые поставляются в комплекте;
  7. завершающий этап — укладка провода, подсоединение вентилятора к электросети.

Как установить вытяжку в ванной своими руками

Вентиляция в ванной комнате устанавливается довольно просто. Монтаж можно сделать самостоятельно, без помощи специалистов. Для этого понадобится базовый набор инструментов, некоторые строительные материалы.

Последовательность действий при установке настенной вытяжки:

  1. Проверить работу вентканала.
  2. Снять лицевую панель устройства.
  3. Закрепить механизм внутри вентиляционного отверстия. При необходимости изменить размер проема, увеличив его или уменьшив.
  4. Подключить провода устройства к электропитанию. Спрятать их на месте швов между плиткой, или закрыть пластиковым декоративным коробом.
  5. Проверить работу вытяжки.
  6. Прикрепить лицевую панель к механизму (лучше использовать жидкие гвозди, крепежные элементы, предусмотренные src=»https://foundmaster.ru/wp-content/uploads/2017/05/stena.jpg» class=»aligncenter» width=»800″ height=»647″ Вытяжка в ванной комнате на боковой стене в вентшахту

Как видно, схема вентиляции в ванной довольна проста.

Как сделать вентиляцию в ванной с подвесным потолком:

  1. Устанавливаются воздуховоды от вентканала до места выхода вентилятора, надежно закрепляются, герметизируются.
  2. Во время монтажа потолочной конструкции на панелях намечаются, просверливаются проемы для решеток, вытяжки, креплений.
  3. Снимается лицевая панель, устройство закрепляется внутри потолочного проема.
  4. Устанавливаются вентрешетки для проветривания потолка.
  5. Трубопровод присоединяется к вентилятору.
  6. Затем производится подключение к электросети.
  7. Механизм закрывается декоративной панелью.
  8. Проверяется работа вытяжки.
  9. Завершающая сборка потолка.

Потолочная вытяжка ванной комнате Важно помнить, что подвесная конструкция также нуждается в постоянном проветривании. Вентиляция в ванной и туалете строится немного по-другому

Как правило, эти комнаты находятся рядом, а смежная стена оборудована вентиляционным проемом

Вентиляция в ванной и туалете строится немного по-другому. Как правило, эти комнаты находятся рядом, а смежная стена оборудована вентиляционным проемом.

При наличии хорошей тяги, достаточно внутри смежной стены установить решетку, а вентилятор поставить внутри проема вентканала (схема настенной установки описана выше).

Когда воздухоотводной силы недостаточно, рекомендуется воспользоваться вариантами:

  1. Устанавливается два вентилятора: первый внутри смежной стены, второй внутри проема воздушного канала.
  2. Над подвесным потолком туалета прокладывается воздухоотвод от вентканала к ванне. Общий трубопровод для этих помещений делать не рекомендуется, чтобы избежать попадания отводимого воздуха из туалета в ванную.

Нормы вентиляции в туалете и ванной комнате

При проектировании системы вентиляции частного дома нужно первым делом учитывать эффективность воздухообмена. Ведь просто установить стояки с выходом из помещения часто недостаточно.

К примеру, канал сечением 150 мм² обеспечивает естественный отток не более чем 30 м³/час. Для отдельно установленного туалета этого будет достаточно. Но система совмещенных узлов потребует установки дополнительного отвода. Расчет очень важен.

При недостаточной производительности будет образовываться застой воздуха, и как следствие, появится плесень, сырость. И напротив, когда система слишком мощная, большой воздушный поток будет создавать сквозняки, лишний шум.

Для правильного расчета важно знать, какой воздухообмен нужен конкретно в данных условиях. Например:

  • для отдельной ванной воздухообмен должен быть не менее 25 м³/ч;
  • для ванной, совмещенной с санузлом, — не менее 50 м³/час;
  • туалет потребует 50 м³/час;
  • раковина и биде — 25 м³/ч;
  • душевая кабина и джакузи требуют 75 м³/ч.

Из указанного выше понятно, что комната, оборудованная многочисленной сантехникой, должна хорошо проветриваться. Дополнительно стоит учесть, что не все приборы бывают включены одновременно.

Многие профессионалы рекомендуют устанавливать систему воздушной вентиляции, мощность которой примерно на 15-20% больше нужного объема воздухообмена (в м³/час).

Любые требования необходимо строго соблюдать. Именно на этом основаны все выполняемые расчеты и расположение ходов. В противном случае возможно разрастание плесени, грибка, что крайне нежелательно для жильцов.

Повышенная влажность воздуха негативно сказывается на внешнем виде помещения. От постоянной сырости приходят в негодность отделочные панели, мебель, элементы декора.

При проектировании сложность может возникнуть в том, что установка вентиляции не ограничивается стояками. Обычно монтаж проточной системы — это целая сеть различных ответвлений и стыков с очень сложной схемой.

Следует выполнить расчеты таким образом, чтобы потоки воздуха не мешали друг другу, не нарушалось общее движение масс.

Далее тип вентиляции определяется, исходя из проекта дома.

Типа систем может быть два:

  1. Естественная.
  2. Принудительная.

Естественная вентиляция предусматривает движение воздушных масс за счет разницы температур помещения и улицы. Расчет основывается на самостоятельной работе конструкции, система почти не требует обслуживания.

Принудительное проветривание санузла проводится при помощи специальной вытяжки. Как правило, это вентилятор, вмонтированный в трубу.

Проектирование системы

Для внедрения вентиляторов в стенные проемы, самым правильным является использование не только декоративных решеток, но и систем фильтрации. Если приходится выбивать дополнительное отверстие между ванной комнатой и санузлом (для проводки воздуха), то фильтр между двумя помещениями является очень рациональным фрагментом вентиляционной системы. Ведь загрязненный воздух из туалета не сможет проникать в ванную комнату.

Представим на рисунке схему подключения вентилятора в общую проводку:

Схема монтажа вентиляционной системы состояит из следующих стратегических этапов:

монтирование воздуховода (важно подобрать правильный диаметр и длину); спроектировать оптимальную вытяжную систему для ванных комнат (с учетом мощности электропроводки); своими руками в туалете(можно и с помощью мастера) проделать аккуратное ровное отверстие; Установить вентиляцию в туалете либо ванной комнате;

Когда вентиляционные системы нужно внедрять в туалеты и ванные комнаты частных домов, то начинать необходимо с организации подключения вентканала к общему дымоходу;  либо создать вентиляционный канал.

При проектировании нового канала необходимо тщательно просчитать все этапы прокладки вентиляции через ванную.

Советуем не использовать металлические коробы для создания вентиляционного канала частного дома. Мало того, что металлические конструкции окисляются, так и требуют демонтажа и замены каждые 5 лет. Если вентиляционный канал для отработанного воздуха будет применятся с прямым выходом в дымоход, то из-за углекислоты, металлическая поверхность короба станет еще более коррозирована.

Наиболее рациональным является установка пластиковых коробов. Недаром они почти полностью вытеснили с рынка металлические.

Старайтесь избегать гофрированных труб, они оптимальны только для коротких вентиляционных каналов.

Коробы должны быть установлены еще во время проведения всех ремонтных работ. Боле того, желательно произвести установку еще до того как процесс запущен.

Однако даже после того как вы спроектировали лично всю систему, убедились, что она функционирует и соответствует всем нормативам, вентиляция может давать сбои. Проблема может быть с неточностями в расчете сечений вентиляционных каналов. Также, самыми частыми ошибками является неправильный монтаж.

Если после того как вы соорудили систему вентиляции прошло много времени, и спустя это время система начала заметно барахлить, значит в канале, скорее всего скопилось много мусора, который падает либо со стороны крыши, либо из воздуха. Если кто-то из соседей делал такой капитальный ремонт, который затронул короб, то причина может быть в пробках строительного мусора расположенный поперек воздушного хода.

Проверка вентиляционной системы

Чтобы оценить работу имеющейся вентиляции, проводят ее проверку при помощи листа бумаги, свечи или зажигалки.
Этапы проверки:

  1. Приоткрыть дверь в ванную/ туалет и форточку (окно) в близлежащем к нему помещении.
  2. Поднести к вентиляционному каналу зажженную свечу или зажигалку и смотреть на пламя. Если факел огня наклоняется в сторону трубы, то происходит естественный воздухообмен, тяга есть. Вместо пламени можно использовать лист бумаги, которым нужно закрыть отверстие канала, если он «прилип», значит, вентиляция работает.
  3. Далее нужно повторить эти этапы с закрытым окном/ дверью. Таким образом, можно узнать, существует ли потребность в дополнительной вентиляции. Если тяги нет, то нужно установить небольшую решетку, расположив ее в двери или в стене санузла.

Подготовка к монтажным работам

Приступая к обустройству вентиляции из ванной через туалет, проводят подготовительные мероприятия. Первым делом необходимо проверить, совпадет ли сечение вытяжного устройства с размером шахты. Слишком большие вентиляционные отверстия оснащают дополнительными вставками из пластика или гофры. Внутрь оставшихся зазоров задувают монтажную пену. Маленькие окошка расширяют, используя для этого перфоратор или ударную дрель.

Для организации эффективной принудительной системы в санузле необходимо не просто закупить достаточно мощное оборудование, но также максимально правильно рассчитать место его расположения. Учитывая тот факт, что система занимается выводом наружу горячего влажного воздуха, вентилятор размещают вверху стены напротив двери

Также важно обеспечить достаточный приток воздуха. Для этого нижнюю область двери оснащают специальной решеткой. Еще более простой рецепт – сделать дверное полотно на пару сантиметров короче по низу

Через эту щель свежие потоки смогут поступать из коридора в санузел

Еще более простой рецепт – сделать дверное полотно на пару сантиметров короче по низу. Через эту щель свежие потоки смогут поступать из коридора в санузел.

Если предполагается установка вентиляции в ванной через стену, обязательным мероприятием является диагностика воздушных каналов. В эту процедуру входит проверка тяги. Для этого вход в шахту закрывают бумажным листом: если он прилипает к решетке и держится, состояние канала считается удовлетворительным. Вместо бумаги иногда применяют горящую спичку или зажигалку, делая необходимые выводы по колебанию пламени.

Разновидности вентиляции

Выделяют 2 основных вида вентиляции: естественную и искусственную. В первом случае воздухообмен происходит за счет разницы давления в помещении и на улице. Естественную вентиляцию обеспечивают окна, форточки, двери, различные щели. Т. е. для циркуляции воздуха не используются какие-либо приспособления.

Принудительная (или искусственная) вентиляция в ванной комнате обеспечивается благодаря работе специального устройства, приводящего в движение воздушные потоки. Принцип ее действия прост: вентилятор вытягивает воздух наружу, а в комнату поступает воздух с улицы или из других помещений.

По назначению выделяют следующие виды:

  • вытяжная вентиляция, т. е. выводящая загрязненный воздух;
  • приточная, нацеленная на поступление дополнительных объемов воздуха извне;
  • смешанная, т. е. выполняющая функции обоих названных выше видов.

Особенности монтажа вентиляции

Если в ванной комнате по какой-то причине отсутствует вентиляция, создать необходимую систему не так уж сложно.

Многоквартирные дома обычно проектируют таким образом, чтобы вентиляционный канал находился непосредственно за стеной ванной комнаты или туалета. Остается лишь аккуратно проделать в нужном месте отверстие (если таковое отсутствует), чтобы оно выходило в этот канал.

Внутри проема устанавливают радиальный осевой вентилятор. Устройство подключают к электропитанию, соблюдая все требования, предъявляемые к работе электроприборов в помещениях с повышенной влажностью.

Если необходимо, монтируют дополнительные средства управления (таймер, гироскоп и т.п.). Нишу закрывают красивой декоративной решеткой.

Если в квартире имеется раздельный санузел, и вентиляционный канал находится за стенами обоих помещений, второй вентилятор устанавливают таким же образом, как это было описано выше.

В противном случае вентиляционное отверстие делают в стене, разделяющей туалет и ванную комнату. В этот проем также ставят вентилятор и закрывают его декоративными экранами с двух сторон.

Иногда удобнее использовать декоративные решетки, в которых конструкцией предусмотрен монтаж вентилятора в специальные гнезда.

На рисунке наглядно представлена схема подключения к электропитанию вытяжного вентилятора с использованием иаймера, который позволяет отключить вентилятор спустя некоторое время после того, как посетитель покинет санузел

Несколько сложнее решить проблему вентилирования санузла, когда вентиляционный канал граничит с другим помещением. В этом случае придется создавать канальную вентиляцию.

Сначала необходимо выбрать место для устройства вентиляционного отверстия в ванной комнате и туалете. Затем необходимо составить план размещения вентиляционного короба, по которому воздушные массы будут перемещаться наружу.

При создании канальной вентиляции в ванной комнате гибкий гофрированный короб используют только на небольших участках, где монтаж других конструкций невозможен или затруднен

Различают следующие виды вентиляционных коробов:

  • пластиковые круглого или прямоугольного сечения;
  • жесткие или мягкие из гофрированного металла;
  • металлические, жестяные или оцинкованные, обычно прямоугольного сечения.

Пластиковые короба проще в монтаже и легче по весу, чем металлические конструкции, при этом они долговечны, за ними не сложно ухаживать.

Поэтому конструкции из пластика уверенно вытесняют металл со строительного рынка. Гофрированные изделия используют крайне редко, они допустимы лишь для небольших расстояний и применяются только в особо сложных случаях.

Короб рекомендуется установить еще в процессе ремонтных работ в доме или даже до их начала, однако установку вентилятора и декоративных решеток выполняют уже после окончания отделочных работ.

После окончания монтажа вентиляционной системы необходимо проверить работу оборудования.

Для создания канальной вентиляции в ванной комнате следует использовать металлические или пластиковые короба прямоугольного или круглого сечения

Установка вентилятора в систему естественной вентиляции

Это самый простой метод увеличения производительности. Для реконструкции потребуется лишь монтаж кулера для готовой шахты. Последовательность выполнения действий начинается с демонтажа решетки, закрывающей начало канала.

Далее следует снять размеры отверстия, подобрать необходимую модель вентилятора. При этом учитывается рабочая мощность двигателя, вид конструкции.

После выбора и покупки оборудования выполняется непосредственно его монтаж, присоединение его к электрической проводке. На конечном этапе закрывается декоративная решетка, и оборудование вентиляции принудительного типа закончено.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Лучшие идеи для жилья
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
