Откатные ворота своими руками: бюджетные варианты и типы конструкций, фото, пошаговая инструкция, материалы, чертежи

Виды и принцип работы

Раздвижные ворота совсем недавно стали популярными. До этого устанавливали исключительно распашные. Объяснялось это высокой стоимостью комплектующих. Но сейчас цены существенно снизились, поэтому всё больше владельцев загородных участков интересуются, как установить ворота выдвижные своими руками. Такие ворота можно разделить на два вида:

  • консольные;
  • рельсовые.

Рельсовые сегодня считаются устаревшей моделью. Их зачастую используют на различных заводах и предприятиях. Консольные более распространены среди владельцев дач и коттеджей. Они имеют дополнительную консоль, которая является продолжением полотна. Она устанавливается за забором сбоку ворот и спрятана за ними.

Принцип работы простой: по прикреплённой консоли перемещаются ворота. Они передвигаются по откатным тележкам, установленным на фундаменте. Последние имеют 8 подшипников с роликами и находятся внутри консоли. Тем самым они надёжно защищены от атмосферных изменений и имеют большую продолжительность эксплуатации.

При качественном материале и установке ворота должны выдерживать до 6 тысяч открываний. Если пользоваться ими в среднем режиме, то хватает их на 20 лет работы.

Автоматизация открытия

Чтобы было удобно пользоваться сдвижными воротами, стоит установить на них автоматический привод. Сейчас в специализированных магазинах можно найти такие устройства любой цены и качества. Монтировать комплект автоматики необходимо доверить опытному специалисту. Однако это можно сделать и самостоятельно, потому что к нему прилагается подробная инструкция.

Электропривод состоит из таких узлов:

  • электрического двигателя;
  • нескольких датчиков;
  • специальной зубчатой рейки.

Откатные ворота, разработанные и изготовленные своими руками, обойдутся дешево, потому что есть возможность контроля качества работ. Однако если домашний мастер не обладает всеми необходимыми навыками, то стоит заказать это изделие в крупной компании. К примеру, очень хорошие отзывы имеет оборудование фирмы «Дорхан».

Выбор и расчет материалов с фурнитурой

Материал, из которого будет монтироваться обшивка выездных ворот откатного типа, выбирают исходя из личных предпочтений и финансовых возможностей. Наиболее часто приобретаемыми для этой цели материалами являются:

  1. Профнастил. Один из самых доступных материалов для изготовления заборов и ворот. Удобство и простоту монтажа обеспечивают небольшой вес и минимум дополнительных расходных материалов (заклепки, саморезы). Листы обрабатываются специальным покрытием, которое обеспечивает защиту материала от коррозии. В продаже имеется большая линейка цветов и различные виды рифления.
  2. Поликарбонат. Материал для тех, кто хочет легкие ворота.
  3. Стальной лист. Надежный, долговечный материал. Часто используется как основа под ковку. Подбирается по размеру и необходимой толщине.
  4. Вагонка, штакетник. Эти материалы нуждаются в обработке антисептиком и покрытии краской, либо лаком. Тогда ворота прослужат долго и будут радовать прекрасным видом.
  5. Кованые элементы. Сейчас можно приобрести такие кованые изделия, с помощью которых посредством сварки можно воссоздать на раздвижных воротах настоящие произведения искусства. Часто ковку комбинируют со стальными листами, поликарбонатом или деревом.
  6. Филенка. Реализуются эти штампованные металлические листы различных размеров. Монтаж производится при помощи заклепок или сварки.

Если выбор пал на кованые элементы, филенку или металлические листы, то нужно учитывать значительное увеличение веса готовой конструкции при выборе комплектующих и опор.

Фурнитуру обычно заказывают или приобретают в соответствующей торговой сети

Здесь важно понимать, какой вес будет у будущих откатных ворот: так можно будет подобрать необходимые для оптимальной функциональности ролики

Расчет материала лучше проводить с небольшим запасом. Возьмем в пример ворота с проемом 4 метра.

  1. Раму лучше изготавливать из профилированной трубы (60/30, от 2 мм) – ее потребуется 14,7 метров.
  2. Внутренний каркас можно сварить из труб 40/20 – в метрах 20,5.
  3. Если забор закрывается профнастилом, то его уйдет около 8 м2.
  4. Крепеж будет проводиться при помощи саморезов и заклепок – также приобрести их лучше с запасом.
  5. 15-20 см швеллер будет использоваться для монтажа закладной. Еще раз повторимся, что его длина должна быть не меньше половины длины проезда ворот (в нашем примере 2 м)
  6. Для фундамента приобретается арматура 20 м сечением 10-15 мм.
  7. Щебень, цемент и песок понадобятся для заливки фундамента (пропорции 4/1/2,1). На 4 метровый забор уйдет около половины куба бетона.

Инструментарий для работы:

  • лопаты: совковая и штыковая;
  • бетономешалка;
  • сварочное оборудование;
  • шуруповерт (клепочник);
  • рулетка;
  • молоток;
  • болгарка;
  • маркер.

Изготовление полотна откатных ворот своими руками

Специалисты рекомендуют идеальные размеры полотна откатных ворот:

  • Въездной проем шириной четыре метра
  • Рама из металлопрофиля 4,4 метра на 2 метра
  • Треугольная косынка длиной 1,6 метра и высотой – 2.

Внешняя рама полотна ворот изготавливается из металлической трубы 6 на 4 сантиметра толщиной не менее двух миллиметров. Для обрешетки подойдет более узкий профиль квадратного сечения 2 на 2. Необходимо четыре трубы высотой два метра и одна горизонтальная направляющая длиной 4,4 метра. Отдельно для косынки потребуется 1,6 метра металлопрофиля прямоугольного сечения и такая же диагональ.

При помощи сварки соединяем все детали, чтобы получить жесткую конструкцию. Тщательно обрабатываем места сварки, все участки трубы, где есть ржавчина и окалина. Грунтуем трубы и окрашиваем их в два-три слоя.

Обшиваем окрашенную раму стеновым профилированным листом или сотовым поликарбонатом. Получаем относительно легкую конструкцию, которая не потребует мощного электропривода. Это еще одна статья экономии при изготовлении ворот своими руками.

Совет: можно рассмотреть другие варианты обшивки рамы откатных ворот – дерево, кованый металл, легкий пластик.

К готовой раме ворот привариваем направляющую из наших комплектующих.

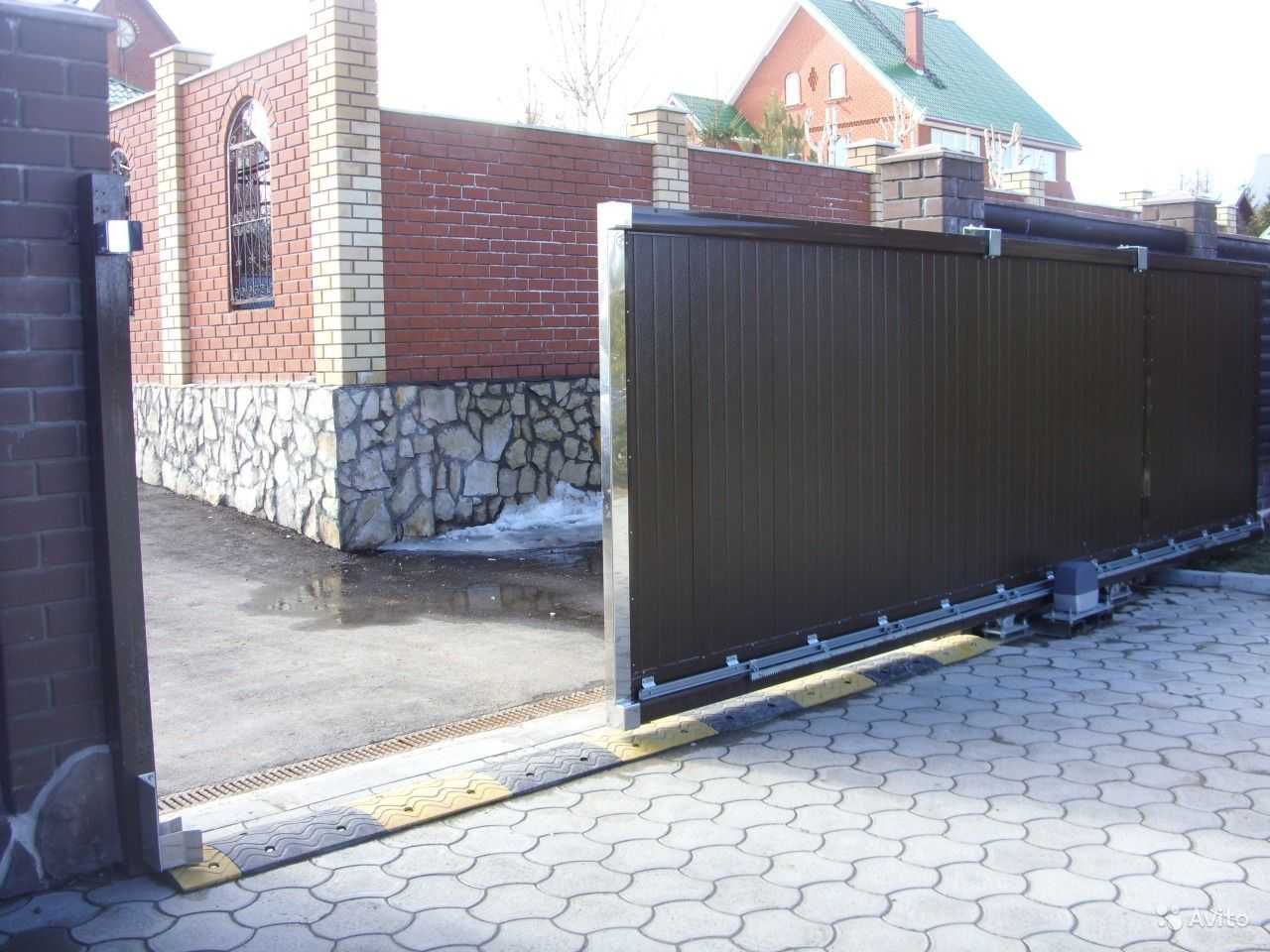

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

Комплектация консольных ворот

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

Фундамент под консольную балку при строительстве откатных ворот

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

Подготовленное армирование и закладной швеллер

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Установка роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

Пример крепления роликовых площадок

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения

Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

На ролики накатывается опорная балка, потому основную нагрузку несут они

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество ключевой момент, как и сбалансированная конструкция полотна.

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Виды откатных ворот

Существует три вида рассматриваемого изделия:

  1. Консольный тип. При таком виде откатных ворот направляющая устанавливается внизу полотна ворот, верх же остается ничем не ограничен. Створка ворот двигается над землей, не касаясь дорожного покрытия.
  2. Подвесной тип. Створка ворот подвешивается к верхней направляющей, что ограничивает высоту автотранспорта, заезжающего во двор.
  3. Ворота на колесиках. Это самая простая конструкция, в которой несущий рельс устанавливается в проеме ворот, колесики монтируются непосредственно на полотно створки.

Самой практичной и популярной конструкцией признаны откатные ворота консольного типа – позволяет заезжать на территорию дома транспорту любых габаритов, механическая составляющая конструкции вынесена за пределы въездного пространства, за механизмом не требуется ухаживать каким-то специфическим образом.

Устройство откатных ворот

Этот тип ворот имеет следующие элементы конструкции:

  • Направляющая балка. Принимает на себя весь их вес.
  • Тележка или роликовая опора. Их необходимо 2 шт.
  • Съемный концевой ролик. В закрытом состоянии он служит опорой.
  • Уловитель верхний/нижний. Нижний при закрытых воротах воспринимает нагрузку, а верхний уменьшает парусность.
  • Кронштейн. Он важен для удержания створки от бокового качания.
  • Подставка. На нее осуществляется установка опоры, которая организовывает передвижение створки.

На фундамент устанавливаются роликовые опоры, которые воспринимают на себя нагрузку направляющей балки. Ролики размещаются внутри несущей консоли.

Монтаж и регулировка зубчатой рейки

На качественных заводских изделиях ее монтаж можно сделать вообще без сварочных работ. Там в комплекте идет специальный С-профиль.

Его по уровню крепите через саморезы в нижней части ворот, а уже в пазы вставляете бобышки.

Передвигаете их каждый на свое место и затягиваете болты.

Если у вас нет такого технологического крепежа и все приходится делать по старинке на сварке, тогда следуйте следующей инструкции.

Первым делом выставляете сам привод на швеллер фундамента и смотрите по высоте, где будет находиться звездочка. Может вам даже придется нарастить высоту площадки, чтобы все идеально совпало.

Только после этого закрепляете привод на болты, но не затягивайте через чур сильно.

Зубчатые рейки идут длиной по 1м. У каждой из них имеется овальное отверстие.

В него и вставляются эти самые бобышки – широкой стороной к рейке, узкой к воротам.

Первоначально выставляете их посередине и затягиваете. Далее разблокируете привод, максимально открываете ворота и примеряете рейку так, чтобы между ее концом и шестерней, впоследствии поместился концевик.

В этом положении сваркой прихватываете первую бобышку.

Сдвигаете ворота, чуть-чуть не доходя до последней бобышки, и прихватываете ее. При этом контролируйте, чтобы первая и последняя находились на одном уровне.

В последнюю очередь привариваете среднюю бобышку. Все это время рейка лежит на шестерне.

Прокатываете ворота дальше и ставите следующую рейку.

Ошибка №9
Здесь самое главное правильно состыковать две рейки между собой.

Для точной регулировки зубьев между двумя верхними, подкладываете снизу еще одну свободную рейку или кусок от нее, тогда все зубцы будут совпадать идеально и никаких щелчков и стуков при движении ворот не будет.

Процесс повторяется со всеми отрезками рейки. После того, как все прихватили, и покатали туда-сюда ворота, можно все это дело окончательно обваривать.

Ошибка №10
Делать это строго по порядку расположения бобышек не рекомендуется.

Сначала завариваете первую, затем ту, что посередине всей воротины, потом последнюю. И так далее. В этом случае меньше шансов на то, что металл поведет.

При этом некоторые советуют приваривать рейку к нижнему профилю ворот, а не к направляющей, которая бегает по роликам. В противном случае, при недостатке опыта, у вас все выгнется дугой, и направляющая примет форму банана.

Кроме того, профиль ворот живет гораздо дольше нижней балки и при ее замене, вам не потребуется переделывать крепеж нижней рейки. Чаще всего балка “умирает” в конце зимы или начале весны.

Главный враг сдвижных ворот – снег. Поэтому всегда убирайте его со стороны отката. При температуре +-1С, снег перемерзает и раздавливает балку изнутри.

Она в свою очередь начинает ломать ролики. Лучшее средство от снега – сделать пенал, внутрь которого будет заезжать воротина. Ну или разориться на теплый пол для улицы.

Многие говорят про правильный зазор между шестерней и зубчатой рейкой. Как он регулируется и выставляется? Очень просто.

Открываете ворота и ослабляете первый болт на бобышке, дабы он самостоятельно принял свое положение. После этого смазываете резьбу и затягиваете его.

Без смазки, резьба через 5 лет ржавеет и болт отламывается на этом самом месте.

Далее сдвигаете воротину до конца первого участка рейки, ослабляете и затягиваете третий болт. После этого, тот, что посередине.

То же самое проделываете со второй и другими рейками, постепенно сдвигая ворота. А в самом конце капитально протягиваете крепеж мотора, который до этого был затянут не слишком сильно.

В итоге у вас и получится тот самый рекомендуемый производителями зазор между зубчатой рейкой и самой шестеренкой. Самое главное, чтобы рейка не давила на шестерню.
Если при этом никакого видимого зазора нет, но она просто свободно лежит на шестеренке, тоже нормально.

На этом механическая часть закончена, приступаете к монтажу и настройке электропривода.

Определяемся с размерами и проектируем чертеж

Чтобы правильно составить чертеж можно воспользоваться готовой схемой, взятой в интернете. Сначала нужно определиться с шириной проема, так как от этого зависят остальные размеры. При перпендикулярном въезде легковому автомобилю хватит 2,5 — 3 м. Грузовику или трактору потребуется не меньше 3,5 м. Если въезд возможен только под углом, ширина увеличивается в полтора раза. По условиям безопасности расстояние от наиболее выступающих элементов автомобиля до опорных столбов выбирается не менее 30 — 50 см. Оптимальной шириной проема, достаточной для удобного проезда всех видов транспорта, будет 4,5 м.

Ширина створки делается на 20 см больше размера проема, чтобы при закрытии по бокам не оставались щели. При установке нижний край створки приподнимается на 10 см от земли. Составляя чертежи, также необходимо учитывать толщину опорной балки, чтобы высота ворот была вровень с забором.

Чтобы створка при движении не проваливалась вниз, к ней приваривается откос, используемый как противовес. Его длину делают равной 0,5 ширины полотна. Всю нагрузку воспринимают опорные тележки, поэтому они крепятся к швеллеру, установленному на прочном бетонном фундаменте. Его также используют для монтажа электропривода дистанционного открытия ворот.

Откатные ворота своими руками. Выбираем материалы

Схема консольных ворот с нижней балкой

Вам понадобится окрашенный профнастил, прямоугольные трубы разных размеров, фурнитура, грунтовка, саморезы и автоматика. Наиболее дорогими в этом списке являются фурнитура, которую можете купить набором и автоматика, что включает привод с блоком управления, рейку и пульты. При желании можете позаботиться о безопасности.

Таким образом, вам необходимо выбрать достаточное количество материала. Для начала вам понадобится чертеж и информация о размерах, чтобы не переплачивать за лишние товары. К примеру, если ворота 3*2, то профнастила потребуется 6 м², а труб определенное количество килограмм.

Узнав размеры, убедившись, что данный чертеж подходит, можете приступать к покупке материала. Чертежи можете использовать из данной инструкции, уже проверенные схемы не доставят неудобств. Далее необходимо убедиться, что в наличии есть инструменты, необходимые для постройки откатных ворот своими руками.

Опорные ролики — какие лучше и как установить

После того как собрали раму, приступаете к закреплению роликов, по которым катается створка.

Ошибка №4
Ни в коем случае не берите пластмассовые ролики.

Здесь можно рассматривать варианты только со стальными. Не ведитесь на рекламу производителей, что полимерные ролики отличаются более плавным ходом и бесшумностью.

Если вибрация при движении по направляющей есть, она все равно будет передаваться. А еще не забывайте про наши зимние условия эксплуатации.

При крайне низких температурах, пластмассовые ролики становятся менее прочными и при ударах начнут разрушаться.

Крайне важно, чтобы подшипники были с низкотемпературной смазкой. Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й

Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й.

Больший размер рассчитан на больший вес, а значит, они более надежны и способны выдержать худшие  условия работы, даже при нарушении геометрии направляющей.

При монтаже роликов необходимо предварительно разметить места их установки на швеллере. Ставите их на плоскость и накатываете направляющую.

Обязательным решением при монтаже роликов считается применение регулировочных болтов.

Ошибка №5
Крепеж должен прихватываться к швеллеру именно через них, а не через саму площадку роликов.

Так как при любом отклонении бетонного основания всего на 0,5см, ворота при этом будут уходить на 4-10см.

С болтами, в процессе эксплуатации вы с легкостью сможете осуществить регулировку в любой плоскости при помощи обычного гаечного ключа.

После того как вы накатили воротину на роликовые опоры, их нужно выставить по уровню.

Ошибка №6
Ни в коем случае не смазывайте ролики или балку по которой они ходят.

В итоге такой самодеятельности, туда забивается песок и пыль, постепенно превращаясь в абразив, и планомерно стачивая поверхности двух этих важных элементов.

Для установки верхней и нижней ловушек, плюс верхнего кронштейна от бокового раскачивания, понадобятся дополнительные опоры (приходной столб, нащельник). Обычно это труба 60*40мм или 60*30мм.

Привариваете их через закладные к бетонным столбикам ограждения.

А уже к ним, монтируете эти самые ловушки и кронштейны.

Улавливатели должны быть из стали толщиной не менее 3-4мм.

Чтобы не было удара в самом конце, и воротина закрывалась вообще беззвучно, можете подложить в качестве прокладки резинку, если у вас нет заводских.

Хотя многие умные привода (Nice, Hormann), сами способны останавливать створку в заданном месте, зная ее длину.

Ошибка №7
Запомните, что нижний улавливатель ставится в самую последнюю очередь, когда ворота выставлены по уровню, обшиты и заняли свое рабочее положение.

Эта ловушка монтируется таким образом, чтобы при входе в нее полотна, происходил подъем ворот на пару миллиметров, дабы разгрузить опорные ролики.

В этом случае они прослужат гораздо дольше.

Ошибка №8
Никогда не крепите приходной столб напрямую к колонне, через анкера без закладных.

Через пару лет от ветровой и ударной нагрузки все это разболтается и крепеж вырвет. Изначально закладные должны быть приварены к стальной центральной колоне.

Если вы про это забыли, то делайте крепеж по крайней мере на химический анкер.

Откатные ворота своими руками: фотоотчет с пояснениями

Эти ворота сделаны на основе готового комплекта, раму делали сами, также самостоятельно монтировали

Ворота ставились в Москве, соответственно цены — столичные. Ставили их в 2010 году, с тех пор комплекты сильно подешевели. Например, «свежая» цена привода для полотна весом не более 400 кг (есть до 1,2 т) — около 100$, но это — бюджетный вариант. Во времена строительства приобретены комплектующие фирмы Rolling Center (лучшие тогда на рынке) с ведущей балкой длиной 6 метров. Были также заказаны отдельно верхний ловитель и кронштейн. Все с доставкой обошлось около 600$.

Также были куплены следующие материалы:

  • профильная труба 80*60 мм — 6 м, 60*40 мм — 18 м, 40*20 мм — 36 м;
  • швеллер — 180 мм — 3 метра, 200 мм — 2,4 метра;
  • арматура 12 мм — 6 м;
  • электроды — 2 кг;
  • краска — 3 банки, кисти, заклепки;
  • цемент М-400 — 5 мешков;
  • профнастил покупался при изготовления забора.

Схема откатных ворот с размерами

Первым делом сварили каркас для ворот с противовесом. Раму (черным цветом) делали из профильной трубы 60*40 мм, перемычки и внутренний каркас (сиреневый) из трубы 40*20 мм. Внизу приварена направляющая балка разрезом вниз.

Как варилалсь рама

Внутренний каркас варили с отступом от края — по 20 мм с каждой стороны. Так удобнее потом крепить профлист, при желании можно и изнутри обшить.

Как приваривать профильную трубу 40*20 мм

Сначала залили фундамент. В него установили арматуру, сверху швеллер спинкой вверх. Вплотную к швеллеру две стойки из профилированной трубы 80*60 мм. Одна стойка примыкает к столбу, вторая выставлена вертикально на расстоянии 120 см. На них потом навешиваются ролики, которые придерживают полотно сверху. С другой стороны, вдоль ответного столба установили швеллер 180 мм.

Швеллер на 180 мм прикрепили к ответному столбуПримерка на месте

На ответной части к швеллеру вверху и внизу закреплены уловители, которые не дадут воротам болтаться при ветре.

Установленные на приемном столбе упорыВерхний и нижний уловители

Следующий шаг — установка пластин с роликами. Они крепятся к закладным. В данном случае это швеллер, потому пространство получилось большое. Когда делали фундамент, его сделали слишком высоким, потому пластины приваривались непосредственно к закладной. Это непрактично: если поломается ролик, поменять его будет проблематично. Обычно приваривают площадку, к которой потом на болтах крепят площадку с роликами.

Приварены роликовые площадки и на них «наехали» роликами

Готовый каркас ворот просто накатывают на закрепленные ролики.

Фото створки на роликах с разных ракурсов

После установки на опорную балку с обоих концов надевают заглушки. С дальней стороны устанавливается еще упорное колесо, которое в закрытом положении заезжает в нижний уловитель, приподнимая ворота и снимая нагрузку с роликов.

Установка заглушки и упорного ролика (балка на фото перевернута)

Теперь, чтобы ворота не «гуляли» в верхней части (они сейчас ничем не закреплены), к стойкам (80*60 мм) крепят комплекты верхних роликов — по одному на стойку. Их практически надевают на раму. Теперь имеющиеся внутри ролики будут придерживать ее вверху.

Верхние ролики крепят на стойки, захватывая верхнюю кромку воротТак выглядят установленные верхние ролики

Все, откатные ворота своими руками собраны и готовы к эксплуатации.

Как выглядят откатные ворота со двора

Если остались вопросы, посмотрите видео. В нем собирают готовый комплект, весь процесс станет понятнее.

Выбор оптимальной конструкции

Если подходить с точки зрения надежности и удобства, то здесь лидером будут подвесные ограждения. Вся автоматика для ворот является прочной и проверенной уже многими десятилетиями.

Единственный значимый минус- это сложности в проезде негабаритных грузов или транспорта, так как есть определенные ограничения, связанные со специфическим расположением балки.

Если же необходимо сделать откатные ворота своими руками, то стоит выбирать конструкции с рельсами

Их устанавливать проще, чем остальные, но важно помнить и том, что их бесперебойная работа возможна только в том случае, если постоянно следить за чистотой этих самых рельс

Наиболее сложные комплектующие для откатных ворот потребуется в вариант с консолями. Ее, как правило, устанавливают с участием специалистов. Главный плюс- это надежность и долговечность использования. Но их можно поставить и самостоятельно.

Выбор материалов для откатных ворот

Ворота защищают внутреннее пространство двора от посягательств, поэтому материал зашивки должен выдерживать удары и другие нагрузки. Каркас полотен делают из металлической трубы, из аналогичного материала выполняют подкосы и диагонали створки. Для заполнения используют металл не меньше 2 мм толщиной или ставят профилированные листы с цинковым покрытием или окрашенные поливиниловыми составами.

Из фурнитуры потребуется:

  • профиль для направляющей балки;
  • ролики;
  • каретка для колесиков;
  • улавливатели;
  • концевой ролик;
  • захватное приспособление;
  • заглушка;
  • комплект автоматического управления.

Заполнением могут служить деревянные щиты, сэндвич-панели. В качестве роликового прогона используют швеллер, тавр, двутавр, уголки.

Как сделать своими руками подвесные откатные ворота

Рельса для подвесной конструкции находится над воротами. К положительным характеристикам этого варианта можно отнести тот факт, что полотно створки не опрокинется. Но отрицательным моментом является ограничение высоты въезда сквозь ворота.

Необходимые для работы инструменты и материалы

Набор инструментов и материалов повторяется независимо от выбранной конструкции ворот. Можно, конечно, многие детали и даже целые сборки купить. Но это будет дорого. Поэтому домашнему мастеру в основном приходится использовать тот материал и те детали, что ему доступны.

А набор слесарного инструмента у него должен быть. Сварочный аппарат можно брать в аренду, а токарные работы заказать.

Изготовление каркаса

Каркасом всего сооружения являются крайние столбы проёма ворот и один дополнительный столб с ловушкой, в который створка упирается, когда ворота открыты. Ловушка имеется и на столбе забора, в который створка упирается, когда ворота закрыты.

Изготовление и монтаж рамы

Рама ворот изготавливается по той же технологии, что и предыдущий вариант. Главное, следить за тем, чтобы сварка была качественной, а геометрия рамы не имела перекосов. На верхней кромке рамы устанавливаются две каретки.

Установка направляющих и фурнитуры

Сначала изготавливаются две каретки. Их основа вырезается в виде треугольников из листа металла толщиной 10 мм.  В них сверлится по два отверстия для установки осей подшипников. Их диаметры выбираются по диаметру выбранных подшипников. Оси выравниваются до перпендикулярного к пластине положения и привариваются. Потом на них напрессовываются подшипники.

ФОТО: youtube.comКаретка для подвесных воротФОТО: youtube.comКаретка в сборе с подшипниками и направляющая

Направляющая изготавливается из профильной трубы сечением примерно 60×60×4 мм и длиной, равной двум длинам створки ворот. В трубе прорезается щель шириной 15 мм. В трубу вставляется каретка подшипниками внутрь. В нижней наружной вершине треугольника сверлится отверстие для крепления каретки к створке ворот.

Направляющая закрепляется на трёх столбах каркаса. На самой створке устанавливаются ручка для перемещения руками и проушины для замка.

ФОТО: youtube.comФрагмент подвески ворот

Статья по теме:

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Лучшие идеи для жилья
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
