Откатные ворота: изготовление практичной конструкции своими руками. схемы, чертежи и эскизы (100+ фото & видео) +отзывы

Конструкция откатных ворот

Конструктивно откатные ворота подразделяются на консольные, подвесные, рельсовые типы. Самый простой в изготовлении последний вариант. В этой конструкции створка с закрепленными снизу роликами перемещается по рельсу, уложенному в землю. Из-за того, что приходится постоянно очищать рельс от снега, грязи, посторонних предметов они используются редко.

В подвесных конструкциях полотно с помощью роликов движется по балке, установленной вверху на опоры по бокам ворот. Система надежная и долговечная, не требующая постоянного ухода, но въезжающие автомобили ограничены по высоте. Однако разновидности со съемными балками решают эту проблему.

Несмотря на сложность изготовления и более высокую стоимость чаще всего выбирается конструкция сварных откатных ворот консольного типа. Их основой является балка с установленным полотном, которая сдвигается по роликам, размещенных сбоку от проема. Для установки со стороны открытия необходимо свободное место в 1,5 раза превышающее ширину створки.

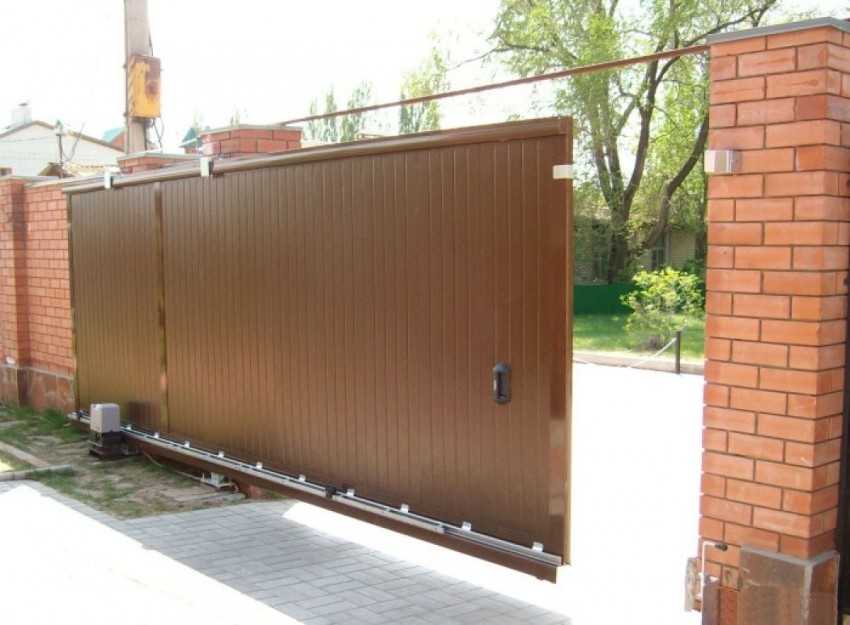

Консольные откатные ворота, самый распространенный вид

Делаем калитку

Для самостоятельного изготовления отдельно стоящей калитки необходимы:

• профилированная труба, имеющая сечение 60х60х3 мм;
• прямоугольная труба с сечением 40х20х2,5мм;
• материал для обшивки;
• петли.

Процесс создания предполагает следующую последовательность действий.

1. Устанавливаются опоры (принцип установки точно такой же, как и при установке столбов для ворот).
2. Делается каркас калитки:
   • берется труба с сечением 40х20х3 мм, из которой вырезаются заготовки (две стойки и две перекладины);
   • сваривается каркас рамы;
   • поперечины привариваются к опорным столбам так, чтобы они слегка держались;
   • проверяется с помощью уровня горизонтальность поперечных перекладин (при необходимости производится выравнивание);
   • привариваются вертикальные части рамы (угол между частями должен составлять 90С).
3. Привариваются петли: начинать необходимо с нижней петли.
4. После установки петель убираются созданные первоначально.
5. Делается усиление калитки: берутся металлические трубы, прикладываются к каркасу, на них с помощью мела отмечаются места срезов, далее с помощью болгарки готовятся нужные элементы и привариваются.
6. Создается усиление для замка.
7. Проводятся сварочные работы, направленные на закрытие открытых срезов труб.
8. Производится шлифовка изделия, его грунтовка и покраска.
9. Отрезается лист профнастила, примеряется к каркасу, проверяется, чтобы калитка хорошо открывалась. Если все хорошо, хорошенько прикручивается на саморезы.

Как сделать автоматические консольные откатные ворота своими руками.

(разберем пример того, как сделать так, что бы ворота открывались автоматически, при нажатии кнопки)

В чём главное отличие откатных ворот от распашных? Конечно же, в удобстве использования, ведь чтобы открыть откатные ворота места почти не требуется, чего о распашных воротах точно не скажешь. Но использование консольных откатных ворот будет ещё удобнее и приятнее, если их автоматизировать: одно нажатие кнопки на пульте, и ворота открылись, замечательно! Не правда ли?

Но, к сожалению, не все могут себе позволить комплект автоматического привода для откатных ворот, что же делать в таком случае? Не отчаиваться! Выход есть, ведь даже автоматизировать откатные ворота можно своими собственными руками.

Для этого вам понадобиться:

• Моторчик (создатель этого видео мастер-класса использовал мотор для дворников ВАЗа-2108);
• Источник тока (в данном случае аккумулятор на 3000 mAh);
• Звезды: 2 штуки;
• Длинная велосипедная цепь;

Идея и суть

Одна звезда крепится на моторчик, который устанавливается перед воротами, а вторая на подвижную ось, закреплённую на каркасе ворот. Затем нужно протянуть цепь от звезды на моторе (через звезду на каркасе ворот) до правого края каркаса, и закрепить её там. Почти готово, осталось лишь присоединить к проводам мотора вилку розетки, а к аккумулятору подключить саму розетку

Теперь при включении вилки в розетку мотор начнёт работать, цепь будет натягиваться, приводя в движение ворота (внимание на фото-инструкцию и на видео мастер-класс). В качестве ключа в эту систему, вместо розетки и вилки, можно установить дистанционный выключатель, и наслаждаться автоматизацией

Смотрите пошаговые фото мастер класса

Источник идеи и фотографий видео мастер-класс:

Ссылка на первую часть видео мастер-класса: https://www.youtube.com/watch?v=0-NZNWShaeoСсылка на вторую часть видео мастер-класса: https://www.youtube.com/watch?v=1UMVF4g6Hi4Ссылка на третью часть видео мастер-класса: https://www.youtube.com/watch?v=IqWqVevKMFwСсылка на четвёртую часть видео мастер-класса: https://www.youtube.com/watch?v=6UXLlfo8mpwОригинальное название: Самодельный привод для откатных ворот. Самодельные откатные ворота по наземному рельсу.Автор видео: Жизнь в частном доме

Как сделать деревянные автоматизированные откатные ворота?

(Рассмотрим как сделать ещё один вариант колесных ворот своими руками)

В этой статье, немного выше, я уже рассказывал, как самостоятельно сделать консольные ворота с металлическим каркасом, обшитым досками, так почему же не показать вам ещё и процесс создания колёсных полностью деревянных ворот? Ведь, как говориться, каждому своё, и если метод создания деревянных консольных ворот может кого-то не удовлетворить, всегда можно рассмотреть альтернативы, согласны? Отлично. Значит, вот вам фото-инструкция по созданию колёсных деревянных откатных ворот.

Сначала по всей длине ворот устанавливается направляющая. Но если в случае консольных ворот каретки вставляются в направляющую, то при создании колёсных ворот направляющая является длинным пазом, вдоль которого на роликовых колёсах будут двигаться ворота.

Затем должен собираться каркас, но для создания этой модели ворот каркас абсолютно не нужен, поэтому следующий этап будет выглядеть так:

1. Друг напротив друга, параллельно, располагаются две металлические трубы – это будут горизонтали ворот.
2. Потом устанавливаются вертикали, в роли которых выступают доски, закрепляемые шурупами к горизонтальным трубам.
3. Всего создателю этого варианта ворот понадобилось двадцать таких досок.
4. К нижней горизонтали крепятся ролики. А на столбы забора устанавливаются стабилизаторы верхней горизонтали, не позволяющие воротам съехать с направляющей.

А завершает создание ворот установка автоматического привода, про который я вам уже рассказывал выше.

Смотрите фото инструкцию в галерее ниже:

Источник идеи и фотографий видео мастер-класс: https://www.youtube.com/watch?v=6cDyMfC_2WoОригинальное название: how to make a low cost sliding gate / portail coulissant pas cherАвтор видео: PHILIPPE RICOUX

Откатные ворота 700+ фото идей. Огромная галерея

Ниже мы собрали для вас идеи откатных ворот со всего интернета и рабили по таким рубрикам как:

• откатные ворота с калиткой
• откатные ворота с элементами ковки
• консольные откатные ворота
• подвесные откатные ворота
• откатные ворота из дерева
• откатные ворота из профлиста
• красивые откатные ворота (разные идеи)

Откатные ворота с калиткой внутри 68+ фото

Данная галерея содержить более 68 фото откатных ворот как со встроенной калиткой (внутри), так и с калиткой снаружи. Множество моделей ворот и заборов выполненны из профнастиал, из дерева, содержат элементы ковки, имеются варианты с электроприводом.

Откатные ворота с элементами ковки 118+ фото

В данной фото галерее собраны лучшие модели откатных ворот с элементами ковки, многие из которых выполнены из металла, профлиста и дерева.

Консольные откатные ворота 57+ фото лучших идей

Уникальная фото галерея с фотографиями откатных ворот консольного типа, большинство из которых вы можете сделать своими руками.

Откатные ворота из дерева 89+ фото

Фотоподборка содержит откатные ворота обшитые деревом. Либо сделанные под дерево. Советуем посмотреть эту галерею, здесь есть очень привлекательные варианты деревянных ворот.

Откатные ворота из профлиста 101+ фото. Лучшие варианты!!!

101 фото лучших откатных ворот и заборов из профнастила.Различные варианты обшивки ворот профнастилом: вертикально, горизлнтально и под углом.

Делаем направляющие, каретки и стабилизаторы

для откатных ворот своими руками

Многие люди, создававшие откатные ворота для своего участка самостоятельно, ограничивались лишь созданием каркаса и закладкой фундамента для консольных ворот. А направляющие, каретки, верхние ролики и тому подобное, они приобретали в готовом наборе. Но что будет, если я вам скажу, что даже эти детали, нужные для сборки консольных откатных ворот, можно сделать самостоятельно в домашних условиях? Вы, наверняка, попробуете, верно?

Ещё бы, ведь создание этих запчастей для ворот самостоятельно

• во-первых, позволит немного сэкономить,
• во-вторых, послужит поводом для гордости собой.

Согласитесь?

Для создания направляющей использовалась всё та же профильная труба, у которой создатель срезал верхушку, а чтобы сделать каретки автору видео мастер-класса пригодились восемь подшипников, и конструкции, вырезанные из металлических листов своими руками. А ещё создатель сделал металлические стабилизаторы для откатных ворот своими руками.

Всё внимание на пошаговые фотографии.

Источник идеи и фотографий видео мастер-класс: https://www.youtube.com/watch?v=5DwRumiS9QkОригинальное название: КАК СДЕЛАТЬ ОТКАТНЫЕ ВОРОТА ОДНОМУ! Подробная видеоинструкция!Автор видео: Моя Любимая Усадьба

Четвертый вариант привода ворот (рабочий)

Для привода откатных ворот, решил использовать моторедуктор стеклоочистителя ВАЗ, от НИВЫ, они идентичны в других моделях, от 01 до 07 ВАЗов, стоят около 1000 рублей новый, на разборке можно купить от 300 до 500 рублей.

На этот двигатель нужно установить велосипедную звездочку, для этого нужны штатные шлицы с трапеции дворников. Приварил их к звездочки как можно ровнее, отрезал лишнее.

Далее сделал кронштейн для крепления двигателя от дворников к воротам, точнее к площадке рядом с воротами. Сделал его из трех уголков (перфокрепеж), остались после постройки каркасного дома. Так же приварил натяжитель цепи из анкера.

Далее прикрутил двигатель

Установил звездочку

К площадке, подготовленной во время установки самих откатных ворот, приварил два болта, шляпками вниз, для того чтобы закрепить привод

Прикрутил привод ворот, подложил шайбы на всякий случай. Цепь у меня уже была установлена, просто немного поэкспериментировал с ее натяжкой.  На фото ниже, крепление цепи к воротам с возможностью регулировки натяжения цепи.

Следующее фото — левая часть ворот, где цепь закреплена на саморез к профильной трубе, саморез по металлу вставил прям в звено, и закрутил в кронштейн из профильной трубы, лишнее намотал вокруг кронштейна

Концевики я поставил еще до того как прикрутил привод, в тепле это приятнее делать, чем на морозе (см так же статью автоматика для ворот). Провода на моторе стеклоочистителя, к которым нужно подключить питание, нашел опытным путем, там всего четыре провода, черный масса, второй искал методом тыка (в колодке находится по диагонали от черного).

Теперь нужно просто подключить автоматику, о которой я писал ранее, (ссылка выше)

Автоматику спрятал в пластиковую коробку, с крышкой, герметичная вроде бы. В качестве стойки под эту коробку, приварил профильную трубу к кронштейну (см. фото ниже). Сначала хотел повесить на забор, рядом с воротами, но тогда бы ворота перекрывали бы приемник, в следствии чего бы дистанция управления сократилась бы до 10-15 метров (в лучшем случае). Сейчас дальность действия брелоков внутри двора около 30-40 метров, за воротами около 15-20 метров, профлист сильно сокращает расстояние действия брелока.

Видео работы откатных ворот, управляемых автоматикой из китая.

Видео работы ворот снаружи

Ворота работают уже около недели двух недель три недели больше месяца в общем работают нормально (причем температура опускалась ниже 30 градусов), пока проблем не выявлено. Дополнительных запирающих устройств ставить не стал, редуктор не дает откатит ворота руками, конечно если приложить усилие побольше, то можно сдвинуть створку, но тогда замкнется концевик, и ворота опять закроются.

Бюджет автоматизации вместе с воротами около 4000 рублей.

PS Думаю что если использовать малооборотистый мотор, например как у меня в последнем (рабочем варианте), то идея с тросами не так уж и плоха, стоимость тросов копеечная, монтаж тоже прост, так что если нет цепи и звездочки, то можно попробовать реализовать вариант с тросами. Повторю принцип такого привода: груз через блочки тянет постоянно ворота на открывание, а мотор мотает трос на закрывание, только не наоборот, потому что тогда ворота можно без труда открыть снаружи, концевики ставим так же как и в моем варианте с цепью.

UPD от 05.12.2016

В выходные шел снег, в профиль по которому катаются подшипники подвесных ворот попал снег, в результате чего ворота стали плохо открываться, привод не справлялся и ворота останавливались, пришлось в срочном порядке делать защитный козырек на направляющий профиль.

Защитный козырек сдделал из П-образного профиля для гипсокартона 40*100*40 мм, прикрутил на саморезы по металлу. Понадобилось 2 шт.

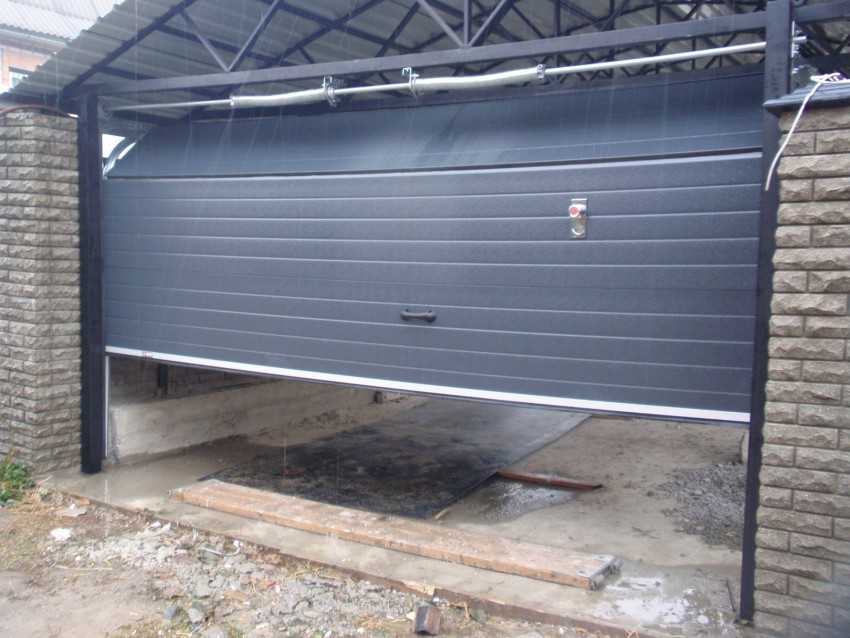

На что еще обратить внимание

После того, как вы определитесь с наиболее удобной конструкцией, убедитесь, что изделие соответствует следующим рекомендациям.

Имеет защитное покрытие, противостоящее образованию коррозию и ржавчины

Это позволит существенно продлить срок эксплуатации;
Если полотно имеет утеплитель, обратите внимание на его материал. Предпочтительнее выбирать полиуретан, который не деформируется даже спустя несколько лет эксплуатации и не теряет своих свойств;
Полотна любого вида должны иметь внутренние металлические ребра жесткости

Они обеспечат более надежное крепление ворот и предотвратят деформацию створок со временем;
Если выбраны ворота секционного типа, обратите внимание, чтобы между пластинами не было больших зазоров;
Если система оснащена торсионными пружинами, в целях безопасности необходимо устанавливать и блокировочное устройство. В случае обрыва или поломки пружин механизм заблокирует створку в любом положении и не даст ей упасть на человека или автомобиль;

Если вы живете в северных регионах, которым присущи сильные морозы, необходимо убедиться, что выбранная конструкция не имеет элементов, изготовленных из материалов, склонных к замерзанию. В противном случае система просто не сможет функционировать;
Самым важным критерием является устойчивость к взлому. Однако не стоит питать иллюзий на этот счёт. Любые, самые современные и дорогостоящие конструкции можно взломать при желании. В данном случае стоит вопрос во времени, которое злоумышленник потратит на это. Чем дольше ворота будут сопротивляться, тем больше шансов, что служба охраны подоспеет вовремя;
И самое главное – обратите внимание на наличие гарантии и ее срок. Качественное изделие от нормального производителя будет иметь гарантию не менее 5 лет.

Метки:Гараж, Гаражные ворота

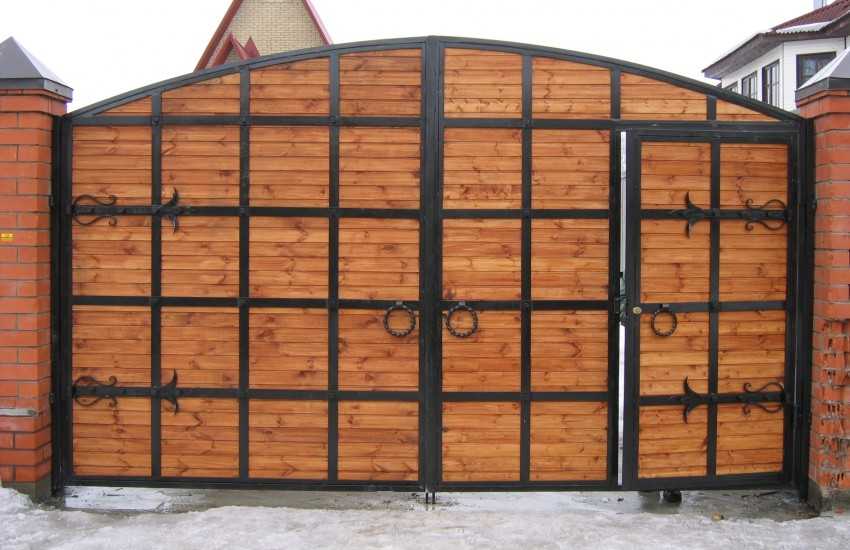

Основные виды ворот с калиткой

Прежде необходимо сразу оговорится: ворота с калиткой могут быть выполнены как два независимых элемента, расположенных рядом, либо как единая конструкция, т.е., ворота с калиткой внутри одной из створок.

В любом случае, калитка представляет собой, как правило, «прозрачный» элемент и, в зависимости от материала, а также технологии ее изготовления, различают следующие основные ее виды.

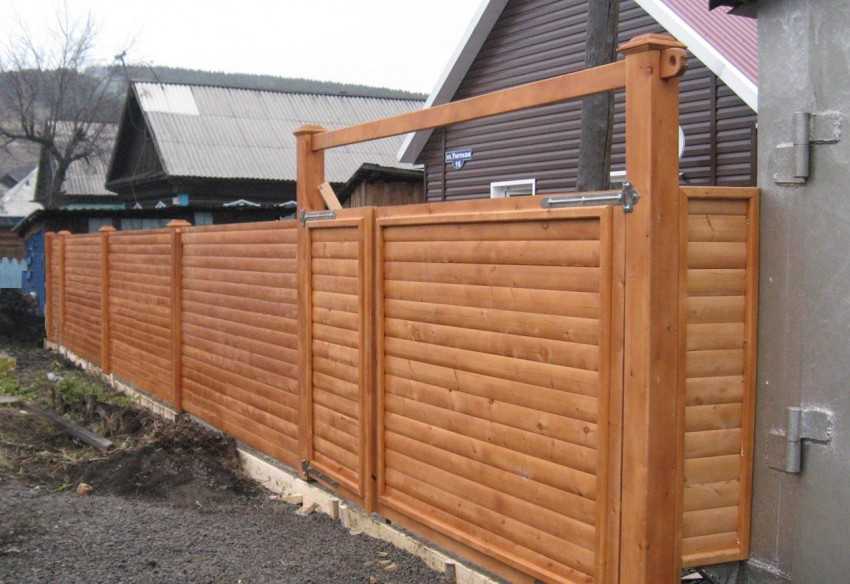

Деревянные

Наиболее простые, от того — популярные, могут быть легко сделаны самостоятельно. Внешний вид полностью зависит от вкуса и возможностей мастера. Недостаток – недолговечность и малая механическая прочность.

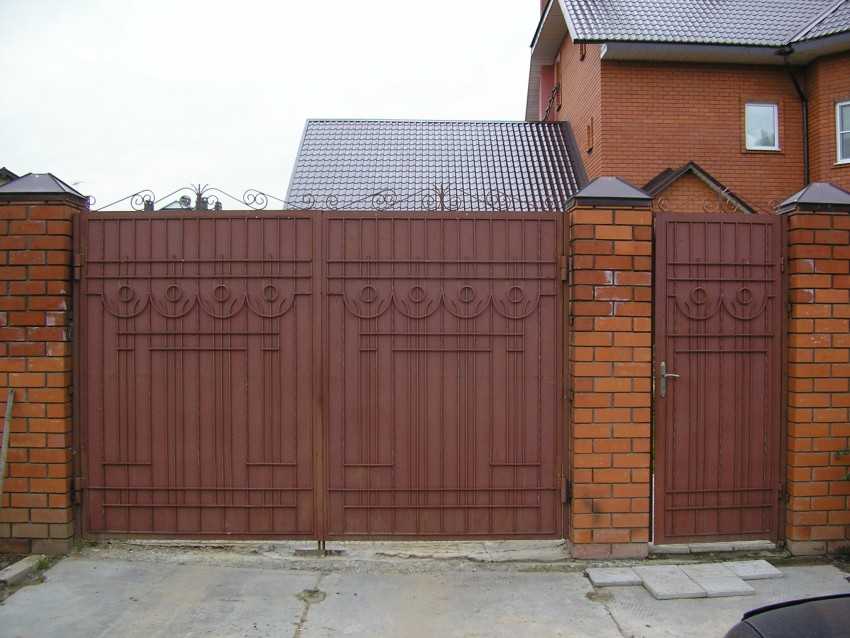

Сварные металлические конструкции

Также достаточно популярный вариант, при этом сварная калитка является надежной, имеет значительный запас прочности и при правильном уходе может служить долгие годы.

Стоимость такой калитки превышает цену деревянной, если конечно последняя выполнена не из ценных пород дерева, однако все-таки является вполне приемлемой.

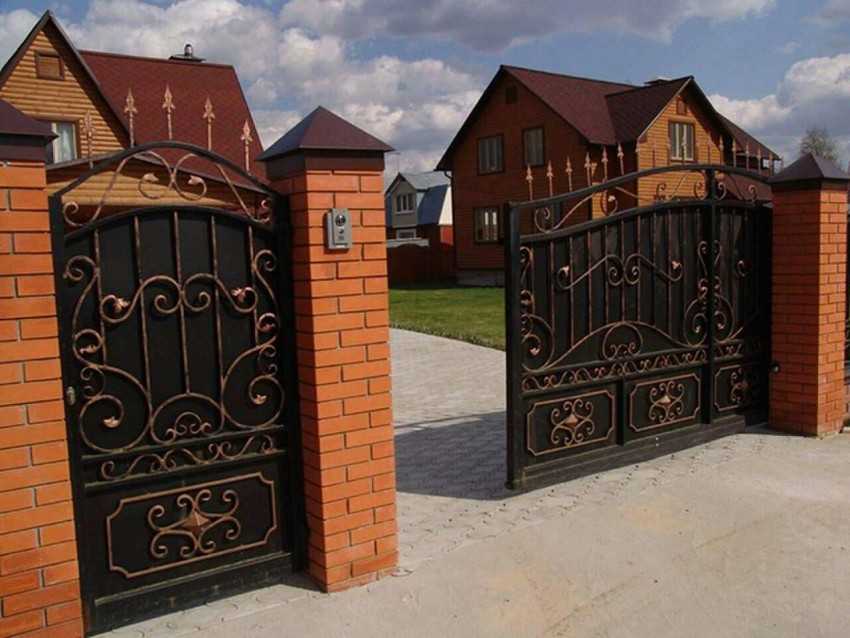

Кованные калитки

Это наиболее дорогой вариант, однако, художественная ковка позволяет получить несравненно лучший результат, при этом калитка будет надежной, прочной и долговечной.

Самостоятельно изготовить такую конструкцию можно только при наличии специальных навыков и оборудования, не применяемого в домашнем хозяйстве. Именно цена и сложность делают такие калитки редкими на практике.

Строительство фундамента

Схема фундамента для откатных ворот.

Имея чертежи и зная приблизительное количество нужного металла, можно начинать работу. Чтобы устроить откатные ворота, первым делом устанавливают опорные столбы. Их изготавливают из швеллера, стальной трубы, дубового бруса, кирпичного или бетонного столба. Устанавливают и бетонируют столбы на глубине промерзания грунта.

Единственное правило здесь: производить бетонирование столба нужно на глубине как минимум в 1 м (точка промерзания грунта). Пренебрегая подобным условием, можно нарушить точность движения откатной конструкции, так как в зимний или весенний период столбы могут отойти от вертикали.

Затем выкапывают яму глубиной не менее 1 м. Устанавливают в нее по уровню столбы и заливают бетон. Стоит заметить, что наименьший отрезок времени для застывания и получения необходимой прочности бетона составляет примерно 1 неделю. Значит, о несущих столбах необходимо позаботиться заранее.

Для приготовления бетона используют смесь цемента, щебня мелкой фракции и песка.

Чтобы сделать цементный раствор, понадобится:

• песок — 2 ведра;
• щебень — 3 ведра;
• цемент — 1 ведро;
• вода — 0,7 ведра.

Схема защелки для распашных ворот.

В емкость выливают воду и добавляют цемент. После усердного перемешивания высыпают песок. В тщательно перемешанную цементно-песочную смесь добавляют щебень и снова перемешивают.

Чтобы установить откатные ворота, необходим фундамент. Для его изготовления нужен металлический швеллер, шириной примерно в 16-20 см, а также арматура с сечением в 10-14 мм. Арматуру нарезают на куски длиной в 1 м и приваривают к полочкам швеллера.

Затем выкапывают траншею глубиной примерно 1,2-1,5 м, шириной 40 см, длина ее составляет 50% от проема. В нее опускают швеллер вниз ножками и заливают все это жидким бетоном.

Швеллер нужно устанавливать точно по уровню. Верх его при этом должен находиться на одном уровне с дорогой. Если все выполнено правильно, получается металлическая ровная площадка, к ней будут монтироваться ролики под откатные ворота. Фундаменту нужно выстояться около одной недели.

Виды ворот

Разберем детальнее какие виды бывают, и какими преимуществами они обладают.

Одностворчатые ворота

Это классический вариант изделия. В их конструкцию может быть совмещена калитка. Как правило, они крепятся на петлях и открываются в правую или левую сторону.

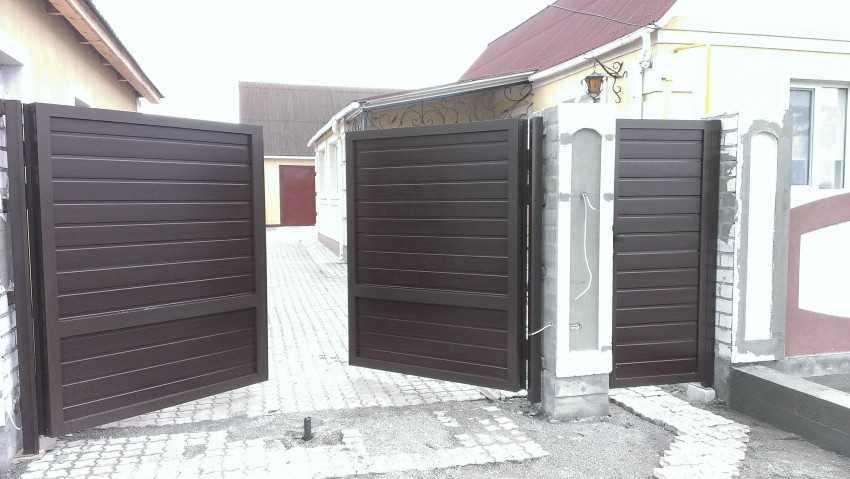

Распашные ворота

Это самое распространенное изделие в классическом исполнении. Они состоят из двух створок, открывающихся в наружную или внутреннюю стороны. Их преимуществом является легкость и бесшумность использования. Для их работы необходимо в 2 раза меньше места нежели для одностворчатых ворот.

Часто используются варианты, когда в одну из створок устанавливается калитка. Они простые в конструкции, однако требуют тщательного расчета и качественного изготовления, монтажа.

Важно выдержать уровень установки стоек, и их прочно зафиксировать. Современные изделия оборудуются электродвигателем и дистанционным управлением, что позволяет их открывать не выходя из автомобиля

Откатные ворота

Это изделие достаточно молодое в сравнении с вышеуказанными экземплярами. Однако при большой ширине ворот, и если этому позволяет длина ограждения — оно незаменимо.

Современные технологии позволили усовершенствовать рабочий механизм этой конструкции и сделали его безотказным. Они могут откатываться вручную и с помощью электродвигателя на дистанционном управлении. К их преимуществам следует отнести возможность их установки при малой близлежащей горизонтальной территории.

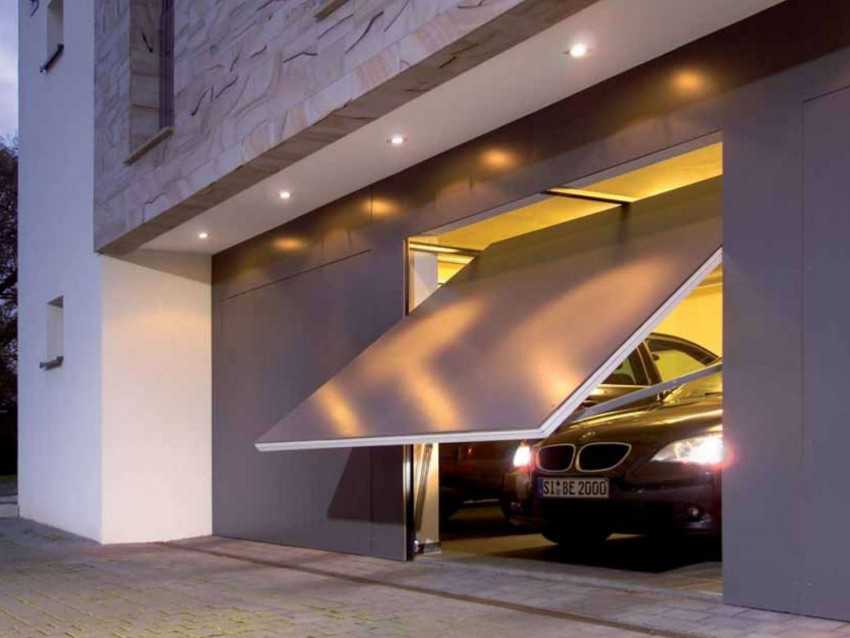

Подъемные ворота

Это превосходный вариант когда нет места для полноценной работы всех вышеуказанных вариантов

Важно понимать, что при его использовании устанавливается верхний пропускной предел. Это можно рассматривать как недостаток

Общие сведения

Кованые ворота становятся все более популярными, ведь они позволяют придать обычной заградительной конструкции индивидуальность и некий шик. А такие ворота, имеющие откатный (или сдвижной) механизм открывания дают возможность соединить в одном изделии красоту, надежность и удобство.

Конструкция

Такой тип применяется на участках, где перед въездом недостаточно места для открывания распашных створок. Именно поэтому откатные ворота рекомендуют устанавливать там, где необходима максимальная оптимизация пространства въезда и участка в общем.

Они дают возможность обеспечить наибольшую ширину проема, так как их конструкцией предусмотрена лишь одна створка.

Состоит конструкция из нескольких элементов.

1. Опорная закладная. Как правило, ею выступает швеллер. Служит опорой для всего механизма.
2. Каркас. Собственно внешняя рама, которая необходима для сбора створки.
3. Внутренняя зашивка. Вот здесь и используется художественная ковка, ведь наполнение может быть совершенно различным, как по рисунку и дизайну, так и по материалу. При этом наполнение каркаса может состоять из одних только кованых элементов (или цельного кованого полотна) или иметь дополнительное сплошное заполнение из различных материалов, используемое, как защиту от чужих взглядов.
4. Комплектующие для рабочего механизма. Сюда входит целый комплект, состав которого остается неизменным для всех производителей:

• роликовые каретки, обеспечивающие движение створки;
• нижние и верхние уловители, служащие для остановки ворот;
• верхний ролик для направленного движения;
• накатной ролик;
• заглушки, защищающие механизм.

1. Также в комплект фурнитуры может входить зубчатая рейка, однако это необходимо лишь в том случае, когда необходима автоматизация работы всей конструкции.
2. Автоматика. Этот пункт вовсе не является обязательным. Однако сделать ворота еще более функциональными поможет автоматизация, то есть установка дополнительных элементов и электропривода.

Художественная ковка

Кроме основных элементов конструкции, наиболее значимым для внешней эстетики является собственно наполнение створки. Именно здесь и появляется наибольшее разнообразие вариантов оформления.

Прежде всего, разнообразны варианты зашивки. Дерево с ажурным полотном из оригинальных металлических элементов прекрасно подойдет для ограждения участков с бревенчатыми домами.

Зашивка металлом позволяет придать конструкции большую монументальность, сделать ее более надежной. Такие ворота вписываются в любой ландшафтный дизайн и прекрасно смотрятся с каменными ограждениями.

В последнее время становится популярной зашивка полупрозрачными листами поликарбоната. Кроме того, что такое дополнение художественной ковки придает всей конструкции некоторую легкость и даже воздушность, поликарбонат выполняет полезную функцию защиты от шума, практически не скрывая при этом внутреннего двора и давая хозяевам прекрасный обзор.

Сами кованые элементы могут иметь огромное разнообразие мотивов и вариаций – этнические мотивы, природные узоры, очертания животных и птиц, строгие четкие геометрические узоры и так далее.

Чтобы самостоятельно установить привод Nice для откатных ворот — потребуется инструкция и специальные инструменты. В этой статье — обзор сдвижных конструкций от Алютех.
