Металлические распашные ворота с калиткой (44 фото): особенности выбора и установки

Преимущества и недостатки установки

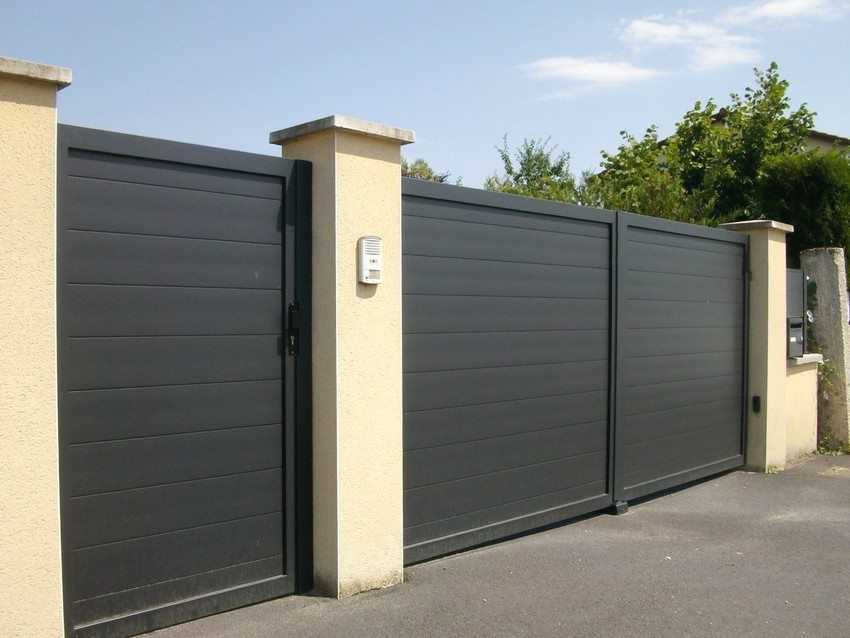

Распашные ворота представляют собой две или одну створку, закрепленную на столбах. Они могут открываться как наружу, так и внутрь двора, и быть либо автоматическими, либо механическими.

Такое ограждение имеет простую и удобную конструкцию

Как правило, подобную конструкцию изготавливаются высотой в 5-6 метров, чтобы обеспечить безопасность частного сектора от проникновения преступников. В конструкции часто предусматривается калитка, которая позволит войти во двор, не открывая створку целиком.

Для дополнительного удобства изготавливается дополнительный проход

Установка распашных ворот имеет как плюсы, так и минусы. Рассмотрим их подробнее.

Преимущества:

• Сравнительно небольшая стоимость, в сравнении с конструкциями другого типа;
• Простая установка, которую при должной сноровке можно провести и самостоятельно, долгий срок службы;
• Возможность воплотить в конструкции собственные проекты и наработки;
• В том случае, если проем в ограждении ничем не ограничен, можно провести монтаж ворот по размеру любого транспортного средства.

Распашные ворота имеют ряд преимуществ

Недостатки:

• При установке необходимо будет провести тщательное укрепление столбов, глубоко закопав их и забетонировав;
• Подобное устройство тяжело использовать в условиях частых сильных ветров, так как открыть и удержать их будет непросто;
• Установка автоматики может существенно увеличить конечную стоимость.

Ограждение имеет и свои недостатки, которые необходимо учесть в обязательном порядке

Инструкция по изготовлению кованой калитки своими руками

Разберем основные этапы самостоятельного создания створки забора с элементами ковки.

Необходимые материалы, инструменты

Перечень инструментов следующий:

1. Болгарка мощностью 600‒800 Вт. Мощнее брать не стоит, поскольку высокий риск получения неаккуратных срезов.
2. Сварочный аппарат электродуговой. Защитная маска и набор электродов. Чтобы не испортить внешний вид калитки. Перед началом соединения лучше потренироваться.
3. Оборудование для холодной ковки (спирального продольного, поперечного скручивания).
4. Валик, кисти либо пульверизатор с компрессором. Последний вариант дорогостоящий, но очень удобный для грунтования и окраски металлической поверхности.
5. Рулетка, строительный уровень, угольник.
6. Тиски, напильник ‒ для подгонки деталей по размеру.
7. Дрель, шуруповерт.
8. Молоток.

Остальной набор зависит от того, будет это кованое полотно цельное из металла либо комбинированное с другим сырьем.

Из материалов нужно подготовить:

1. Петли. Для надежности следует взять гаражные на опорном или шариковом подшипнике.
2. Профильные трубы сечением 60*60*3 мм (под столбы).
3. Для рамы калитки подойдет профильная труба квадратного либо прямоугольного сечения 60*60 мм, 40*20, 40*30 мм. Толщина стенок ‒ не менее 2 мм.

Подготовка полотна

В соответствии с предпочтениями хозяев разрабатывается эскиз створки. На каждый декоративный элемент рекомендуется создать отдельный рисунок.

Следующий шаг ‒ сборка каркаса. Формируется из профильных труб сварочным соединением. Для получения нужного размера трубы режутся болгаркой. Варить детали лучше на специальном столе. При его отсутствии ‒ полу.

Когда рама готова нужно переходить к созданию кованых деталей. Выполняется гибка прутков на станке до требуемой формы.

Готовые детали раскладываются внутри рамы на горизонтальной поверхности в том порядке, как будут привариваться.

Все элементы привариваются методом прихваток на малом токе к каркасу. Это оптимальный вариант для тонкого металла, чтобы не испортить вид деталей. Длина сварного шва ‒ не более 1 см. Варить лучше с внутренней стороны, чтобы лицевая оставалась аккуратной.

Фото: привариваем кованые элементы к рамке калитки

Проверяется ровность, симметричность элементов. Производится окончательная сварка.

К готовой калитке крепят петли в количестве 2‒3 штук (в зависимости от веса изделия). Расстояние от нижней части калитки до первой петли ‒ 40 см, от грунта до полотна ‒ 8‒10 см.

Защита металлических элементов от коррозии

Следующий шаг ‒ антикоррозийная обработка конструкции. На болгарку надеваются шлифовальные круги по металлу и проходятся сварочные швы, стыки, углы, устраняются шероховатости. Для очистки допускается задействовать щетку по металлу. Шлифовку удобнее проводить, когда калитка находится в вертикальном положении.

Подготовленную поверхность обрабатывают грунтовкой. Дают сутки высохнуть. После чего можно приступать к покраске.

Статья про подходящие средства и обработку металла, технику нанесения: «Покраска забора из металла».

Способы крепления к столбам забора

Есть 3 варианта:

1. Створка выступает частью ворот. В ограждении имеется один общий проем, в котором калитка не выделяется.
2. Как отдельный элемент. У забора один проем под ворота, другой ‒ под дверное полотно.
3. Входит в комплектацию ворот. Калитку и ворота разделяет опорный столб.

Возможны и другие варианты опор (кирпичные, каменные, бетонные), но процесс установки усложняется.

К металлическим опорам приваривают уголки, к которым на болтах либо сваркой крепят калитку. Петли к столбам прикручивают или приваривают. Таким же способом фиксируется ручка, замок, завесы.

Декорирование

Хоть сама по себе кованая створка и так выглядит эстетично не будет лишним добавить несколько оригинальных украшений.

Хорошим дополнением станет навес, небольшой козырек от дождя. Внимательно стоит отнестись к выбору замка, ручки, чтобы эти детали отлично справлялись не только с защитной функцией, но и вписывались в общую композицию дверного полотна.

Не будет лишним закрепить вверху уличный фонарь, светильник, чтобы вечером вход на усадьбу имел дополнительное освещение.

Из технических устройств на столбах возле калитки удобно закрепить домофон, камеру наблюдения или звонок.

Выбор профильного листа, материалов для каркаса и столбов

Прежде чем заняться изготовлением забора и ворот для частного дома из профнастила (фото которых можно часто увидеть в сети), стоит определиться с типом профильного листа. Различают следующие варианты:

«С» — стеновой профильный лист, изготовленный из оцинкованной стали небольшой толщины. Характеризуется легкостью и прочностью, чаще всего используется для самостоятельного изготовления ворот;

Виды профилированных листов, подходящих для монтажа ворот

• «НС» — листы с крупной высотой волны и большой толщиной, характеризуются повышенной прочностью, но и большим весом;
• «Н» — несущий профильный лист большой толщины и веса, используется для создания ангаров и гаражей.

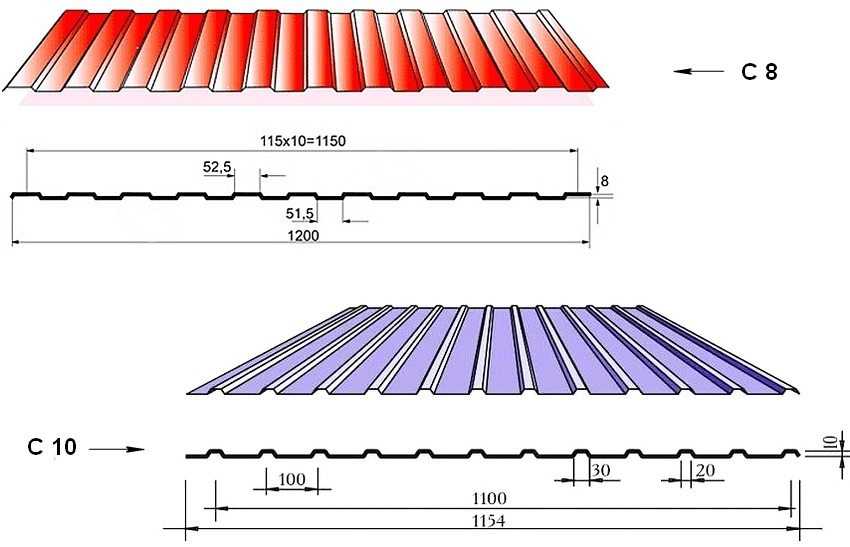

Для создания ворот лучше всего подойдут два типа: С8 и С10. Толщина листов первого составляет 0,4-0,6 мм, а высота волны – 8 мм. Квадратный метр такого листа весит до 5,5 кг, то есть одна стандартная створка размером 2х2,5 м будет весить около 25 кг. С10 изготавливается из стали толщиной до 0,8 мм, высота волны – 10 мм. Он отличается большим весом, одна створка может весить до 40 кг.

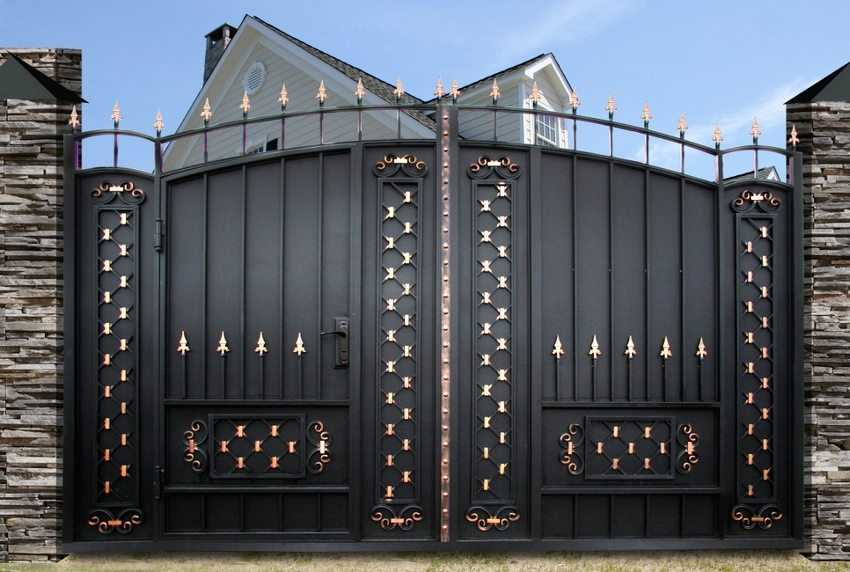

Распашные ворота и калитка из металла выполнены в едином стиле

Каркас ворот можно сделать из проката железа или же из деревянных брусьев. Первый вариант предпочтительнее, так как дерево нужно постоянно защищать от гниения и других неблагоприятных воздействий, которые металл переносит гораздо легче. Также различают следующие типы каркаса:

• сварная конструкция – самый долговечный и надежный вариант, которой хорошо выдерживает большой вес. Единственный недостаток – сварной каркас может быть слишком тяжелым для создания автоматических ворот;
• алюминиевый каркас – используется только в сочетании с легкими материалами обшивки. Идеально подходит для автоматически открывающихся ворот благодаря небольшому весу;
• каркас на болтах – сооружается проще, чем сварной, но не может похвастаться такой же надежностью и долговечностью.

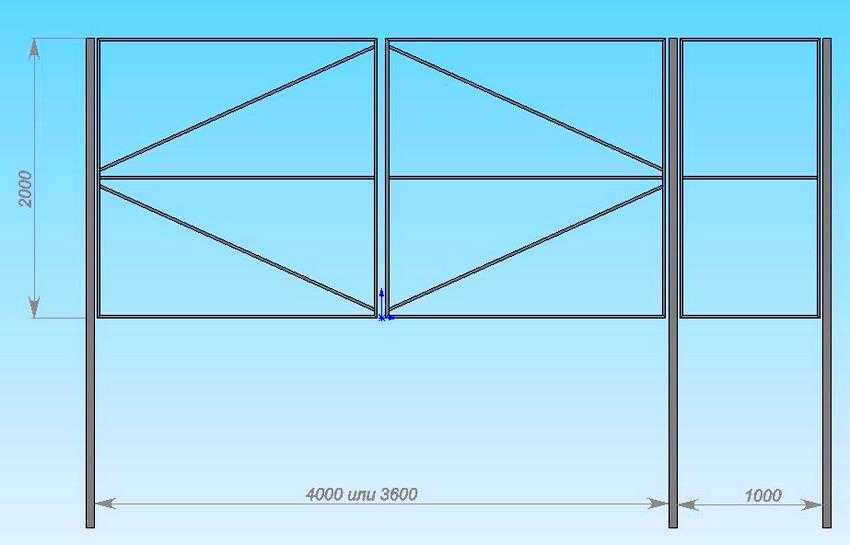

Схема каркаса из профилированной трубы для распашных ворот с калиткой

Каркас из железа монтируется из профилированной трубы с квадратным или прямоугольным сечением. Оптимальный размер – 40х20 мм.

Опорные столбы, которые можно увидеть на фото кованых ворот и калитки, тоже могут быть выполнены из разных материалов:

дерево – самый дешевый, но далеко не самый долговечный материал для опорных столбов. Преимущество – простота в обработке;

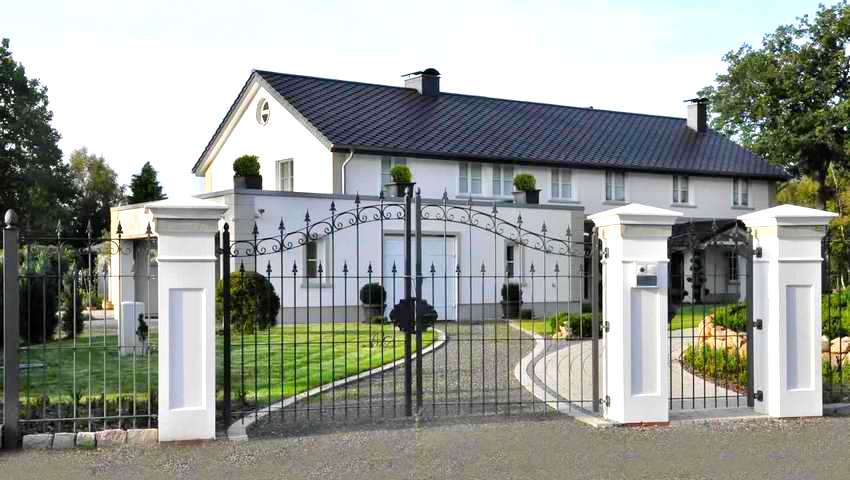

Распашные ворота и калитка, выполненные из металла

• кирпич – служит дольше, чем дерево, смотрится вполне привлекательно и может выдержать большой вес. Идеальный вариант использования кирпича – это обкладывание им металлических конструкций. При этом петли и другие конструктивные элементы нужно приваривать именно к железному сердечнику;
• бетон – один из самых долговечных и простых в обработке материалов для опорных столбов. Благодаря своей массивности легко выдерживает вес большой конструкции, легко поддается косметическому ремонту;
• асбест – средний вариант между металлическими и деревянными столбами;

Схема устройства опор для распашных ворот с калиткой

металл – столбы из него проще всего устанавливать (они просто вкапываются в грунт), стойко выдерживают многие природные и механические воздействия. Очень хороший вариант опорных столбов для всех типов конструкций – это металлические столбы с бетонным или кирпичным основанием.

Для каких ограждений используется

Зачастую при создании калитки для дачного забора применяется тот материал, что и для секций. Но в варианте с ковкой это не всегда так. Узоры из металла прекрасно сочетаются с профнастилом, кирпичными секциями, резными пролетами из дерева.

Интересное сочетание ковки и поликарбоната. Прочность материала и большой выбор цветов позволяют создать ограждение с уникальным внешним видом.

Ознакомьтесь с пошаговым возведением кованого забора.

Не стоит использовать кованую калитку под легковесные конструкции из деревянного штакетника, сетки рабицы. Большая нагрузка от створки, воздействуя на неукрепленный фундамент, приведет к деформации всего сооружения.

Самостоятельное изготовление ворот: за и против

Хотя операции по изготовлению ворот достаточно сложные, требуют определенного мастерства и определяют качество будущей ограды, их можно изготовить и своими силами. Разберем последовательность действий по созданию стальных створок и входных металлических конструкций.

Металлический штакетник

Секции для ворот своими руками

Секционные стальные створки ворот выглядят привлекательно. Они надежно защищают дом и прилегающую территорию от злоумышленников.

Железные дверцы

При самостоятельном изготовлении воротных конструкций не следует использовать подержанные механизмы, поскольку в данном случае снижается эксплуатационный ресурс готовой ограды.

Правила сборки забора с воротами:

• материалы – только заводские;
• работать нужно по оригинальным планам;
• всегда следует производить точные предварительные расчеты для изготовления и установки металлических конструкций;
• размещать рабочие детали необходимо максимально точно по схеме.

Железные кованые конструкции

Данные изделия чаще всего устанавливают на гаражных объектах, закрепляя их изнутри помещения. Удобен механизм и для входных ворот на участке, поскольку механизм поднимается до самого верха. Управление может быть ручное либо автоматическое.

Полотно закрывается надежно, так что попадание на территорию третьих лиц исключено. До начала монтажа следует убедиться в том, что для открывания стальных створок будет достаточно пространства. Проем нужно укрепить переносным каркасом.

Профнастил

Заранее выполняют разметку креплений ворот (горизонтальных или вертикальных). Далее следует выставить вертикаль проема, зафиксировать детали. Перекосы, даже минимальные, на качественных воротах недопустимы.

Также перед сборкой полотна стальных створок следует закрепить все несущие детали. Регулировку ворот удобно осуществлять с применением подкладки. Положение кронштейнов нужно откорректировать таким образом, чтобы листы полностью прилегали к верхним стальным створкам.

Металлические прутья с ковкой

Материал изготовления уплотнителей – полимерный каучук, стойкая к минусовым температурам воздуха резина. На открытых частях ограды и в области прилегания к земле используют резину. Каучук нужен для герметизации проемов.

Когда будут смонтированы полотна и каркас, приступают к оборудованию засовов, замков, ручек и прочих аксессуаров. Финальные штрихи – пружины для уравновешивания (благодаря им тросы будут постоянно подняты), крепление, соединение электрического привода с ограничителем. По окончании монтажа следует убедиться, что все правильно работает.

Входные конструкции из железа с распахивающимися створками

Если посмотреть фото красивых ворот и калиток из металла, можно увидеть, что основная их часть делается распашного типа. Для открывания стальных створок потребуется свободное пространство.

Металлическая конструкция

Простота и удобство железных конструкций позволяют им не утрачивать популярности, несмотря на наличие широкого перечня более эргономичных решений. Весить нержавейка будет меньше стали. Но если нужен надежный и долговечный уличный забор с воротами, то следует остановиться на крепких сплавах.

Для крепления створок предусмотрены несущие столбы, которые погружают в грунт. Их бетонируют в почве на глубину не менее 100 см. В качестве столбов для каркаса ворот можно применять профильные трубы сечением 100х100 мм, деревянные бруски (используют твердые породы древесины), бетонные столбы.

На фото изображены дверцы из стали.

Вариант из металла с калиткой

Для сооружения опор из кирпича фундамент стоек бетонируют на глубину минимум 1 м. Перед заливкой бетоном столбы и фундамент армируют. Затем нужно будет установить закладные детали для крепления конструкции в грунте.

Монтаж калитки

Встроенная в полотно калитка является неотъемлемой частью каркаса. Лучшим вариантом для ее местоположения станет центр воротного полотна. Ее монтаж выглядит следующим образом.

• 1) К базовому полотну привариваются две вертикальные планки из труб. Одна из них должна находиться на расстоянии около одного метра от края базового каркаса, а вторая на таком расстоянии от первой, чтобы между ними спокойно размещалась калитка.
• 2) Делается каркас калитки из труб. Сварка его частей осуществляется отдельно от общей конструкции каркаса воротного полотна. Высота калитки должна быть такой, чтобы она могла вписаться в общее полотно и была удобной для использования, а ширина может варьироваться от 80 см до 1 метра.
• 3) Производится усиление ворот посредством профильных труб.
• 4) К калитке привариваются петли. Размещают их таким образом, чтобы калитка открывалась внутрь, в противном случае она будет мешать работе всего механизма.
• 5) Далее конструкция покрывается составом, препятствующим образованию ржавчины.
• 6) После этого производится грунтовка всей конструкции в целом.

Арка из металлопластиковых труб

Сегодня часто можно увидеть арки над калитками или воротами, изготовленные из металлопластиковых труб.

Если есть навыки работы с данным материалом, то изготовить арку из металлопластиковых труб очень просто. Делается конструкция по принципу металлической арки, но вместо металлопрофиля используются металлопластиковые трубы небольшого сечения.

Вариант из кованого металла

Пластик легко можно выгнуть с помощью строительного фена и шаблона. Также трубу можно согнуть с помощью нагретого песка в духовке, который черпачком засыпается в трубу. Низ трубы, естественно, необходимо закрыть заглушкой.

Скрепляются части труб пластиковыми сгонами при помощи специального аппарата для сварки пластика. Также на строительном рынке можно найти уже готовые пластиковые арочные конструкции.

Кованые ворота: фото и инструкции по изготовлению

Как уже было сказано выше, кованые ворота являются отличным вариантом, который продемонстрирует всем гостям ваш хороший вкус, а также финансовое благополучие. Для того чтобы своими руками изготовить такой тип конструкции, совсем необязательно быть профессиональным кузнецом. В современных строительных магазинах продается большое количество всевозможных кованых элементов, вам остается только приобрести их и включить в свой эскиз.

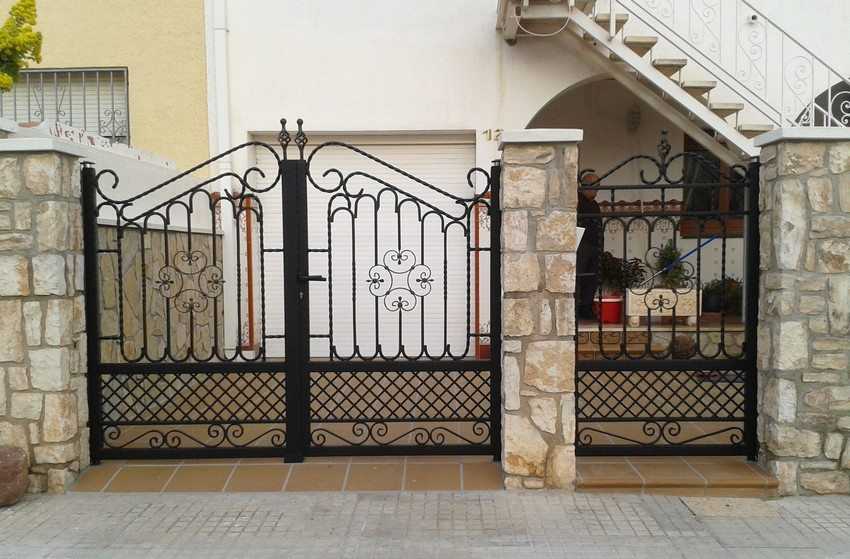

Ворота со встроенной калиткой, выкованные из металла

Есть несколько вариантов кованых ворот:

Металлические – такой тип полностью изготавливается из декоративных элементов, железных прутьев, уголков. Очень стильно и красиво выглядит, однако обойдется очень дорого.
Комбинированные – конструкции из различных материалов, украшенные металлическими коваными элементами. Стоят в несколько раз дешевле. Сочетание материалов зависит от вашей фантазии и потребностей, но самым популярным вариантом считаются ворота из профнастила с элементами ковки.

Изготавливаются кованые конструкции практически так же, как и из профнастила. Сначала делается эскиз, на который наносятся кованые элементы. К слову, в интернете можно посмотреть большое количество вариантов дизайна готовой продукции, на основе которых вы можете создать свой собственный уникальный стиль. Затем все детали собираются на ровной горизонтальной поверхности и скрепляются с помощью сварки.

Пример монтажа распашных кованых ворот и калитки

Если ворота кованы, фото продемонстрирует, что все швы между элементами аккуратно зачищены и обработаны. Это можно делать вручную при помощи наждачного полотна, или с использованием специальной шлифовальной машинки. Красить кованую конструкцию также несколько сложнее, чем изготовленную из профильного листа. Лучше всего для этого использовать специальный краскопульт или набор кисточек, если у вас есть много свободного времени.

Распашные ворота из металла с элементами ковки и встроенной калиткой

Также необходимо выбрать варианты расположения кованых элементов на профильном листе. В таком случае декором может быть покрыта не вся поверхность листа, а только его часть. Так вы можете сэкономить денежные средства, но при этом создать красивый и дорого выглядящий элемент ограждения.

Преимущества и недостатки кованых ворот

Как и у любого другого типа, у кованой конструкции есть свои преимущества и недостатки. Достоинства:

долговечность – металл может прослужить не один десяток лет при минимальном уходе, а художественная ковка никогда не выйдет из моды;

Распашные ворота с калиткой, выкованные из металла, долговечны и экологичны

экологичность – металл кованых изделий абсолютно безопасен для здоровья человека. Кроме того, его внешний вид отлично сочетается с садовыми и приусадебными декоративными элементами.

Недостатки:

• сложность в изготовлении – если ковать такие ворота своими руками, то на это уйдет очень много времени и сил. К счастью, сейчас все кованые элементы можно приобрести в готовом виде в специализированном магазине;
• высокая цена – недостаток, который логично вытекает из предыдущего пункта.

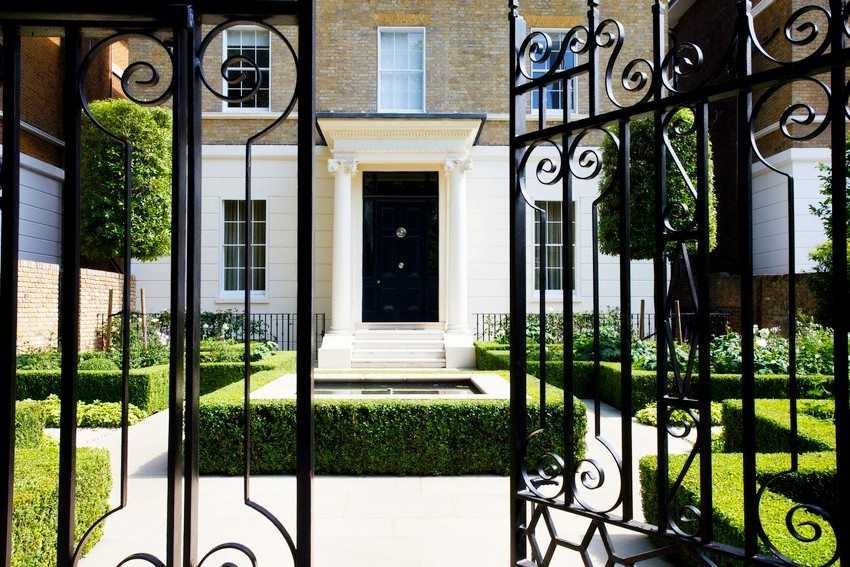

Кованые конструкции отличаются особой красотой и изяществом

Уход за коваными конструкциями

Специального ухода данный тип ограждения не требует, особенно если все элементы окрашены специальной антикоррозийной краской. Периодически элементы нужно чистить от грязи и подкрашивать, а подвижные части – смазывать. Чистить кованую конструкцию лучше и удобнее всего при помощи мощной струи воды.

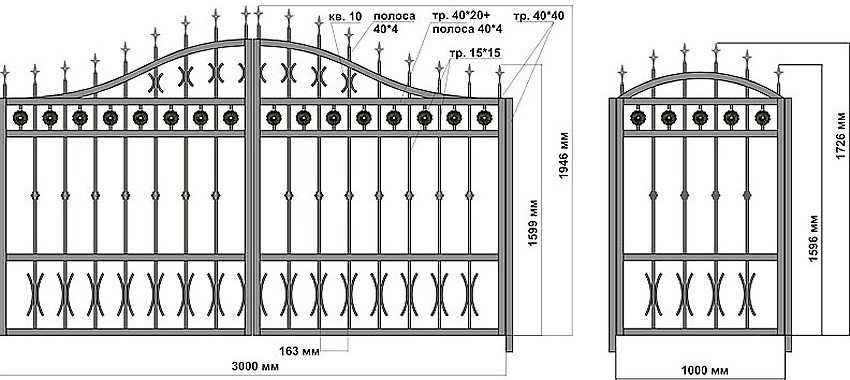

По чертежам, фото и видео кованых ворот своими руками видно, что обилие ажурных элементов может привести к ряду сложностей в процессе их окраски, но хороший краскопульт спасет ситуацию. Учтите, что для подкрашивания потерявших цвет частей, смонтированных сверху на профилированный металлический лист, на последний стоит подкладывать бумагу.

Металлические распашные ворота с обилием ажурных кованых элементов

Подготовка к установке ворот

Чтобы сделать распашные ворота своими руками, придется основательно подготовиться. Понадобятся бетономешалка, болгарка, сварочный аппарат и другие инструменты. Если собрались устанавливать автоматическую систему, то нужно усилить столбы, которые будут испытывать нагрузку во время открывания-закрывания ворот.

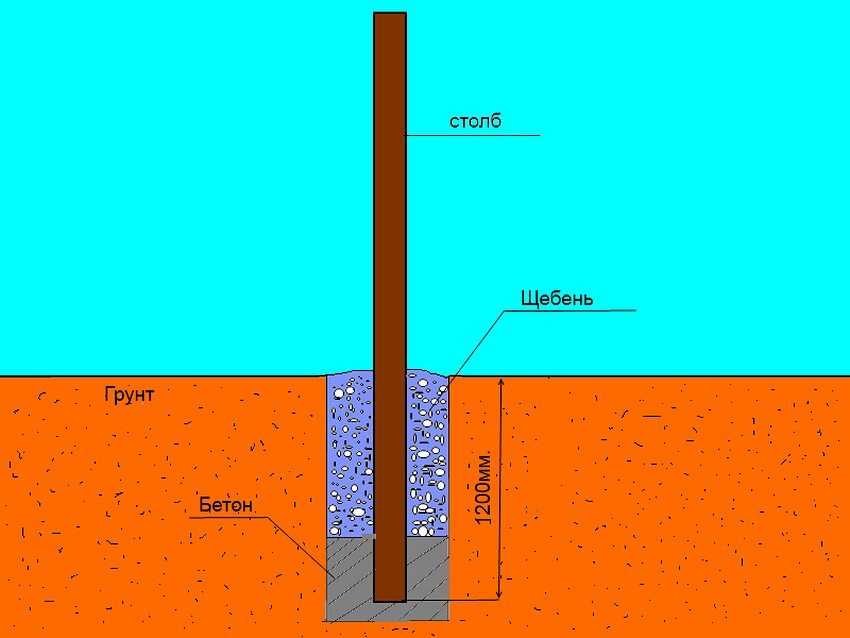

Опоры нужно усилить стальными трубами, вкопав их в землю. Выкопайте 1,5-метровую яму. Ее диаметр должен вдвое превосходить диаметр сечения самой трубы. Дно ямы засыпьте песком и щебнем на 20 см.

Трубу в яме забетонируйте. Прикройте полиэтиленом и поливайте водой, чтобы цемент не потрескался. Через неделю он полностью высохнет. К столбу приварите горизонтальные крепления для каркаса в трех местах.

Петли должны располагаться на 25 см ниже от краев створки. Нижняя часть петли приваривается к основе, а верхняя – к каркасу. После чего навешивается рама и крепится профлист. После чего устанавливаются замки с засовами, и производится регулировка ворот. И, наконец, приступают к установке автоматики.

Автоматический комплект можно приобрести в магазине или сделать самому из подручных средств.

Распашные ворота

Это классика въездных ворот: распашные ворота делали еще столетия назад. С веками их конструкция особенно не изменилась, а достоинства и  недостатки остались прежними.

Как и много столетий назад, они фиксируются к ограждению петлями. Единственное: петли, под влиянием развития техники, сейчас применяют подшипниковые, благодаря чему ворота ходят исключительно мягко и при полном отсутствии петельного скрипа.

Преимущества распашных ворот

• несложный монтаж;
• возможность сделать калитку;
• можно выбрать практически любую форму и красиво вписать ворота в общий дизайн участка.

Недостатки распашных ворот

• «съедают» много места на участке. Можно сделать такие ворота открывающимися наружу, но автоматические распашные ворота в подавляющем большинстве случаев открываются створками вовнутрь участка;
• требуют постоянной очистки зоны своего действия от снега и льда.

У меня сейчас старые распашные. Зимой утомился  долбить снег и лед, чтобы их открыть. Сейчас планирую исключительно откатные, причем без верхней балки, чтобы грузовик проходил. И без нижних колесиков — тогда и снег почти не надо чистить.

Распашные ворота подходят большим участкам,  размеры которых позволят распахнуть ворота, без неудобств въехать, поставить машину и без препятствий закрыть створки.

Конструктивно распашные ворота делятся на:

• двустворчатые;
• одностворчатые. Одностворчатые ворота подходят узким и длинным участкам.

На схеме ниже показано устройство распашных ворот. Конструкция состоит из:

1. Опорных столбов;
2. Каркаса створок;
3. Заполнителя створок (дерево, профнастил, сэндвич-панели, тонкая листовая сталь и т.п.)
4. Петель;
5. Ребер жесткости и раскосов;
6. Стопора, задвижки (для фиксации ворот), замка.
7. Дополнительно может быть установлен механизм автоматического открытия.

Чтобы опорные столбы не расшатывались и створки не провисали, их устанавливают в довольно основательный заглубленный фундамент.

Нельзя делать створки распашных ворот из тяжелого металла, чтобы не увеличивать нагрузку на опорные столбы и петли.

Пользоваться распашными воротами будет удобнее, если установить фиксаторы:

• внизу, в центре проема ворот — чтобы ворота оставались в закрытом положении.
• пружинные фиксаторы, которые не позволят распахнутым створкам самопроизвольно закрыться.

Надо предусмотреть защиту от самопроизвольного открывания-закрывания, чтобы машинку не помять или палец не прищемить.

Петли – важная составляющая конструкции распашных ворот. Если их установить правильно, конструкция будет прочной и прослужит долго. Как можно разместить петли на створках, показано на схеме ниже, но, в любом случае, потребуется не менее четырех петель с диаметром стержня 12 мм и более.

• чтобы крепление петли было прочным, к створкам и столбам нужно приварить пластину толщиной 5-6 мм;
• между опорными столбами и створками ворот должен оставаться зазор шириной 5 -15 мм;
• петли нужно приваривать в противоположном направлении – тогда створки не будут сниматься с  них.

Ворота хотел распашные, с возможностью впоследствии установить привод, чтобы открывались без проблем круглый год. И без верхней перемычки.

Ворота и калитка стоят на общем ленточном фундаменте, на нем – три кирпичных столба с внутренним армированием. Сделаны они из профтрубы с деревянной обшивкой.

Принцип неоднократно описан на форуме. Варим сплошную конструкцию, потом разрезаем на две отдельные створки.
