Трап для душа в полу под плитку: особенности выбора и способ установки

Какие преимущества имеет душевая кабина со встроенным трапом?

Обустроить слив в ванной комнате можно при помощи разных приспособлений. Интерес к подобным устройствам объясняется тем, что многие сегодня предпочитают отказываться от ванных, но покупать готовые кабины со всем необходимым оборудованием и дорогостоящей электроникой не готовы.

Самостоятельно собрать кабину несложно. Что она из себя представляет? Шланг с душем, пластиковые двери-купе, пол, уложенный плиткой и подключенные коммуникации. Оно должно осуществляться тогда, когда производится укладка плитки в ванной. Именно в это время и нужно укладывать трап для душа.

 Почему кабина с душевым трапом все чаще и чаще стала появляться в типовых городских квартирах? Объяснить популярность подобного решения довольно просто.

  • Описываемая конструкция позволяет обустраивать кабинку для купания разных размеров, разных конфигураций.
  • Такую конструкцию можно устанавливать в помещениях нестандартных размеров.
  • При помощи кабинки, собранной самостоятельно, несложно создавать свой уникальный дизайн ванной комнаты.
  • Внутри просторной кабинке комфортно купаться пожилым людям.

Есть одно неоспоримое преимущество и у установки трапа. При необходимости он способен обеспечить аварийный слив воды. Если случайно был оставлен открытый кран в ванной комнате, он не станет причиной затопления квартиры соседей снизу. Вода под действием естественных сил будет устремляться к трапу, и уходить через него в канализационную трубу.

Как поднять пол в ванной под установку трапа

Самый маленький по размерам сливной трап, монтируемый в пол, имеет высоту 6-7 см. При этом для того чтобы вода нормально стекала в него, необходимо обеспечить уклон в сторону сливного отверстия не менее чем 1 см на метр. Это значит, что делая пол со сливом, к стенам высоту пола увеличивают. Нулевая точка при этом — верхняя часть установленного трапа. Насколько точно поднимается пол зависит от размеров душевой кабины или ванной полностью, если воду планируете собирать со всей площади ванной.

Схема расположения трапа для слива воды в полу

Поднять пол в ванной или в душе можно несколькими способами. При выборе способа необходимо учитывать несущую способность перекрытия, иначе можно нанести вред всему строению.

Стяжка разных видов

Наиболее очевидный способ сделать уклон пол слив в полу — залить стяжку. Но вариант не всегда лучший. Во-первых, обычная цементно-песчаная смесь имеет большой вес, во-вторых она долго «зреет». Но есть несколько неплохих вариантов.

  • ЦПС. Обычная цементно-песчаная стяжка. Вариант понятный, но очень тяжелый — 15-16 кг на 1 кв. метре при толщине слоя в 1 см. Не всякое перекрытие может вынести такую нагрузку. Особенно надо быть осторожными в домах старой постройки.
  • Насыпать сначала слой керамзита, сверху залить цементно-песчаной смесью (толщина не менее 3 см). Неплохой вариант, но надо считать по несущей способности перекрытия — выдержит или нет. Подготовлены направляющие для заливки стяжки
  • Сделать утепленную плавающую стяжку. Вниз укладываются плиты эуструдрованного пенополистирола (не пенопласта, он под весом стяжки сомнется), сверху залить ЦСП (минимальная толщина тоже не менее 3 см). Хороший вариант — пол будет не таким холодным, и общая масса относительно невелика. В данный вариант легко встраивается система подогрева пола. Более рациональный — электрический, с водяным много мороки при установке.
  • Полистиролбетон или другие виды легкого бетона. Вариант очень неплохой, заодно решается еще и проблема «холодного пола» — так как данные материалы имеют неплохие теплоизоляционные свойства. Тут надо будет искать компромиссное решение — между массой стяжки и прочностными характеристиками.

Наиболее распространенный способ сделать пол со сливом — с использованием стяжки. Просто стяжка может быть разной, тем более, что толщина «пирога» обычно бывает значительной — редко менее 12 см — что позволяет сделать ее комбинированной. Это позволяет обеспечить требуемую надежность, но снизить вес. Чаще всего пол со сливом делают утепленным. Но толщина утеплителя и стяжки по-максимуму — это 10 см, чего явно недостаточно для установки большинства трапов. Оставшиеся сантиметры «добирают» укладывая черновую стяжку, а вот ее имеет смысл сделать из легкого бетона — чтобы снизить нагрузку на перекрытие.

На лагах

Чтобы не перегружать перекрытия, можно сделать подиум в душе или ванной на лагах. Вариант спорный, так как высокая влажность и древесина не очень хорошо сочетаются, но иногда это — единственный выход. При выборе такого устройства слива в полу, использовать надо хорошо просушенную древесину. Перед использованием ее обрабатывают защитными составами (по инструкции, но не менее двух раз). Выбирать желательно из тех пропиток, которые предназначены для наружных работ или для прямого контакта с грунтом — степень защиты у них выше. После высыхания состава можно приступать к работе.

  • Сделать полна деревянных лагах. Лаги устанавливаются «конвертом» с центром в месте расположения сливного трапа. В общих чертах технология такая: в стяжке пола сверлятся отверстия под установку шпилек (М14-М16), шаг установки — около 30 см. На шпильки крепятся лаги (40*60 мм или 45*90 см — от размеров возводимого подиума). Лаги укладываются (можно подтесать) с учетом создания требуемого уклона. На них — влагостойкая фанера 12 мм или толще, затем ГВЛ, гидроизоляция, на нее — плитка. Примерная схема расположения лаг «конвертом»
  • Сделать плоский деревянный пол на лагах, а с уклоном уложить плитку за счет разной толщины клея. Этот вариант хорош на маленьких площадях — если слив делаете исключительно в душевой кабинке небольшого размера.

Можно сделать пол прямым, а уклон задать толщиной клея

Достоинства этих способов — минимальный вес, недостатки — сложность исполнения, так как требуется внимание к мелочам, высокое качество гидроизоляции. Как видите, пол со сливом в ванной или в душе можно сделать по-разному

Выбирайте тот вариант, который лучше подходит для ваших условий

Как видите, пол со сливом в ванной или в душе можно сделать по-разному. Выбирайте тот вариант, который лучше подходит для ваших условий.

Как сделать трап для душа своими руками

Технология самостоятельной установки трапа несложная. Однако, потребуется достаточное количество времени и усердия, а также физических сил. Если вы окончательно решили провести монтаж собственными усилиями, то приведенная ниже инструкция может помочь.

Сифон

Для начала нужно разобраться с сифоном.

Нужно вставить в него резиновую прокладку, а сверху установить желоб Обращайте внимание на точное наложение сливных отверстий! Теперь нужно вставить внутрь муфту. На основании, которое мы должны были заранее подготовить, нужно расположить нашу конструкцию таким образом, чтобы сифон находился на одной линии с отверстием канализационного слива и смотрел в его сторону

Важно расположить всю конструкцию именно на одном уровне. Если слив канализации окажется выше, то вода будет застаиваться и не уходить полностью!

Трап

  • Отверстие трапа стоит накрыть крышкой.
  • С помощью уровня снять измерения. У нас должен получиться уклон не меньше 2% от края стяжки до бортика желоба.
  • Следующий шаг: приставляем к трапу ножки и фиксируем, какой они должны быть длины в идеале.
  • С помощью ножовки укорачиваем их до нужных показателей.
  • Нужно наметить место, где эти ножки будут фиксироваться.
  • Затем нужно обезжирить нижнюю поверхность трапа, отклеить защитную пленку с верхних частей ножек и аккуратно установить трап.

Соединение

Остается дело за малым, нужно подсоединить слив.

Для этого нужно измерить расстояние от сифона до сливного отверстия. После чего отрезать соответствующий кусок трубы при помощи ножовки.

Все конструкции соединяются, стыки труб тщательно обрабатываются клеем для ПВХ изделий.

Теперь можно заливать стяжку до самого верхнего края желоба. После полного высыхания стяжки на наш трап требуется уложить гидроизоляцию. Затем уже можно выходить на завершающий этап — установки рамы решетки, грунтовка стен и пола, укладка плитки.

Когда плитка высохнет, нужно вытереть конструкцию и установить декоративную решетку на трап. Готово!

Как видите, выбрать и установить душевой трап не так тяжело, как кажется. Надеемся, что наши советы помогут вам в работе!

Какие инструменты понадобятся

Набор инструментов, который потребуется в работе, зависит от способа монтажа и выбранных материалов:

  1. Обязательным инструментом является уровень. Он необходим для контроля уклона плоскости пола. Использовать можно обычный строительный уровень или высокоточное лазерное устройство.
  2. Для нанесения разметки потребуется карандаш и рулетка.
  3. Заранее потребуется приобрести сам трап и пластиковые трубы соответствующего диаметра (обычно он составляет 50 мм).
  4. Если предстоит монтировать подиум, то потребуются блоки для бортиков, металлический профиль, листы ГКЛВ.
  5. Обязательно потребуется материал для гидроизоляции. Он может быть рулонным или в виде мастики.
  6. Если предстоит заливка стяжки, то потребуется сухая строительная смесь, емкость для приготовления раствора, насадка «миксер», правило, шпатель, терка.
  7. Для утепления стяжки приобретают экструдированный пенополистирол. Также потребуется демпферная лента, которая монтируется по периметру помещения перед заливкой стяжки. Для ее фиксации к стене используют малярный скотч.
  8. Для монтажа лицевого покрытия потребуется: керамическая напольная плитка, клей, крестики ПВХ, затирка, устройства для подрезки плитки.
  9. Силиконовый водостойкий герметик.

керамическая плитка для ванной
Инструменты для работыНабор инструментов, который потребуется в работе, зависит от способа монтажа

Изменение высоты пола для установки трапа

Высота трапа для душа начинается со значения 6 см. Помимо этого требуется соблюсти наклон устройства при его установке, чтобы обеспечить эффективное удаление воды. Поэтому в некоторых случаях требуется поднять пол на определенную высоту. Верхней точкой будет являться плоскость сливной решетки устройства. При выборе новой высоты пола учитывают высоту трапа, который выбирается с учетом площади душевой и интенсивности ее использования.

Помимо высоты трапа учитывают толщину черновой и чистовой стяжки, утеплителя, гидроизоляционного материала

Изменение высоты пола в ванной выполняется разными способами. Выбор зависит от материала и состояния перекрытия.

Выбор стяжки

Проще всего изготовить пол с уклоном можно при помощи стяжки. Однако этот вариант не подходит для ослабленных перекрытий, так как «мокрая» стяжка имеет большой вес (примерно 15 кг на 1 м2 при высоте 1 см). Поэтому ее нельзя использовать в старых домах.

Формирование уклона под «мокрую» стяжку

Также следует учесть, что при устройстве «мокрой» стяжки потребуется время на ее «созревание». Еще один минус: устройство традиционной стяжки – это «грязный» процесс.

Традиционная «мокрая» стяжка в ванной

Облегчить цементно-песчаную стяжку поможет экструдированный пенополистирол – это плиты, которые под весом стяжки, в отличие от пенопласта, сохраняют свою форму, обладают тепло-, звуко- и гидроизоляционными свойствами. Результатом станет утепленный пол. Высота такой стяжки составляет не менее 3 см. Такая конструкция пола применяется при устройстве системы «теплый пол». Для квартиры лучше выбирать электрический теплый пол – его быстрее устанавливать и если речь идет о небольшой площади, то можно не переживать за высокий чек на электроэнергию.

«Теплый пол» в душевой

Для устройства стяжки на слабом основании можно использовать облегченный бетон (полистиролбетон и другие разновидности). Это позволит также решить вопрос с утеплением конструкции без использования дополнительных материалов за счет теплоизоляционных качеств состава. Этот состав имеет смысл использовать для создания черновой стяжки – уменьшится вес пирога пола, обеспечится его утепление. Вместе с основной стяжкой и другими слоями конструкции выйдет необходимая высота для монтажа трапа – 120 мм.

Деревянная конструкция

Снизить нагрузку на перекрытие позволит монтаж подиума из дерева. Главное качественно обработать древесину влагозащитными составами и выбрать породу, устойчивую к влажному микроклимату.

При установке лаг выбирают схему их расположения – «конверт». В центре определяют место под сливное отверстие. Для фиксации лаг в стяжке высверливают отверстия под шпильки с шагом 300 мм. К шпилькам крепят лаги с учетом уклона. При необходимости дерево можно стесать в сторону слива. Сверху к лагам крепят влагостойкую фанеру толщиной 1,2 см, лист влагостойкого гипсокартона, гидроизоляционный слой и облицовку (плитку).

Схема укладки лаг в душевой

Еще дин вариант формирования уклона на деревянном или бетонном полу связан с корректировкой толщины плиточного клея. Этот способ рекомендован для небольших по площади помещений и душевых. Преимущество этого способа заключается в небольшом весе, а минус в трудоемкости.

Специальное оборудование позволит качественно уложить плитку

Монтаж душевого трапа

Если вы монтируете трап на этапе строительства частного дома, то вопросов о том, как сделать слив в душе в полу, обычно не возникает. Слив устраивают в монолитном полу, обеспечивая вертикальный отвод сточной трубы. Совсем другое дело обстоит с многоквартирными домами. Толщина стяжки в квартирах обычно недостаточная для обустройства такой конструкции. Поэтому хозяевам приходится поднимать уровень пола в ванной комнате, одновременно обеспечивая его уклон. Обычно достаточно высоты 12-15 см для размещения под таким помостом сифона и сливной трубы.

Результат работы может выглядеть вот так, если вместо плитки использовать мозаику

Изготавливают трап для душа в полу своими руками в следующей последовательности:

1. Вымеряют рулеткой местоположение трапа с таким расчетом, чтобы от него до стен можно было уложить кратное количество плиток (не забывая учитывать ширину межплиточных швов — порядка 2 мм). Так вам придется меньше их резать, да и внешний вид пола будет более эстетичным.

2. Трап посредством труб соединяют с канализационным сливом. Уклон сливной трубы должен выдерживаться не менее 3 см на погонный метр.

3. Если есть необходимость утеплить стяжку, то используются плиты пенопласта, имеющего плотность не менее 35 кг/куб. метр. Толщина пенопласта — 5 см. Плиты укладывают на черновую поверхность пола и подгоняют под размеры трапа.

4. Поверх пенополистирола заливается бетонный раствор слоем около 4 см. Бетон должен заполнить все пространство до фланца трапа. Выравнивание раствора производится правилом.

5. Если пенополистирол не используется, то на черновой пол выкладывается слой бетонного раствора, который должен доходить до трапа.

6. Стяжка оставляется в таком состоянии до затвердевания раствора.

7. Из гидроизоляционного рулонного материала типа «Изопласт» или подобного изготавливается прокладка для фланца. Она должна с запасом перекрывать размеры фланца. Внутри прокладки вырезается отверстие, соответствующее внутреннему диаметру фланца.

8. Верхняя часть фланца укладывается на прокладку и прикручивается винтами к нижней части.

9. Поверхность стяжки покрывается слоем гидроизоляции. Перед укладкой материала в нем вырезается отверстие, немного превосходящее размеры фланца. Уложенный материал должен перекрывать с нахлестом прокладку фланца и заходить на стены на высоту следующего слоя стяжки.

10. В корпус трапа вставляется его внутренняя часть с сифоном.

11. Для правильной заливки бетона на поверхность выставляются направляющие пластиковые рейки. Они должны быть скошены по направлению к трапу. Уклон будущего пола должен составлять порядка 10 мм на метр заливки. Такой уклон обеспечит сток воды к трапу из любой точки душевой комнаты.

Вариант готовой конструкции для устройства трапа

12. Производится заливка второго слоя стяжки. Ее поверхность должна находиться ниже высоты сифона на толщину керамической плитки и слоя клея для плитки. Направляющие рейки оставляются в слое раствора в качестве деформационных швов. Поверхность выравнивают и затирают при помощи строительного инструмента.

Заливка стяжки с уклоном

13. Слив для душа в полу обкладывается влагостойкой керамической плиткой. Укладку начинают от трапа и ведут к стене. Тем самым достигается эстетика укладки. Если возле стены придется подрезать плитку, то это будет не так заметно. Кроме того, если трап имеет квадратную или прямоугольную форму, то плитка подрезается заметно проще, нежели в случае применения круглого трапа.

14. Межплиточные швы затираются водостойкой затиркой, подобранной по цвету плитки.

15. Места, где плитка примыкает к корпусу трапа, необходимо заделать силиконовым герметиком.

16. На корпус трапа устанавливается и крепится защитная решетка.

Схема устройства сливного трапа точечного типаОдин из вариантов монтажа линейного трапа

Правильно изготовленный душевой трап способен увеличить объем ванной комнаты, сделать принятие душа наиболее комфортным, придать помещению оригинальности.

Устройство слива в бане

В разных помещениях бани принято делать различные по конструкции и принципу работы сливные устройства. Существует три варианта построения слива в помещении бани:

  • Фальшполы с проливными половицами. Часто используется в парилке, где должен быть теплый деревянный пол, обеспечивающий комфортное пребывание в условиях высокой температуры. Тогда как в моечном отделении традиционно используется плитка с уклоном и душевым трапом;
  • Непротекающие полы. Вся жидкость, грязная вода остается на полу и смывается с поверхности через стандартный слив с сильфоном в септик или сборную емкость;
  • Комбинированный вариант, используется только в небольших банях или в полноценных моечных отделениях бань. В современных проектах бани применяется ограниченно, как не соответствующий санитарным нормам.

Протекающие полы

Подобные варианты устройства слива в бане с деревянным полом еще назывались проливными. Суть конструкции заключалась в том, что верхняя часть пола представляла собой доски, уложенные с зазором до 10 мм, поэтому большая часть воды просто протекает через щели и собирается на нижнем ярусе или впитывается в грунт.


Зазор между половицами помогает сушить пол

Вариации на тему

Ассортимент трапов достаточно широк и главную роль в этом играют даже не размеры, а скорее, тип конструкции. Чаще всего она имеет точечный вариант исполнения, но наиболее эффектно выглядит линейный лип конструкции. Принцип действия у них один, но внешне они даже не похожи.

При этом у точечного варианта имеется особая модификация – угловая. Она позволяет заменить использование сразу двух трапов всего одним, что существенно экономит средства и упрощает монтаж.

Что касается точечных моделей, то они между собой чаще отличаются декоративными решетками, точнее, их формой. Она может быть прямоугольной, как у линейных трапов, а еще и квадратной, овальной и, конечно, круглой.

Еще один важный принцип классификации – способ улавливания запахов, который заключается в конструкции трапа. Так, различают 2 основных типа:

  1. с сухим затвором;
  2. с гидрозатвором.

Первый вариант наиболее современный и эффективный. Он реализуется посредством использования ряда заслонок или специального шарика, установленного в воронку. В первом случае заслонки просто срабатывают по принципу клапана и пропускают воду в одном направлении, а воздух в обратном – нет.

Видео подробности о конструкции трапа для душа Alcaplast APZ12

Во втором случае шарик при наполнении водой слива просто срабатывает как поплавок и открывает клапан, что особенно удобно в помещениях, где душем пользуются редко.

Что касается гидрозатвора, то здесь все максимально просто. Он реализуется благодаря сифону в конструкции, в котором функцию пробки выполняет сливаемая жидкость.

Обратите внимание
Модели с гидрозатвором плохо скрывают запахи и полностью выполняют свои функции только при частом использовании.

Еще один уникальный вариант конструкции – трап для душа в полу под плитку с механическим затвором. Он используется крайне редко и только в тех помещениях, где высока вероятность промерзания воды в сточных трубах.

Особенности устройства трапа для душа — видео

Что касается материалов, из которых изготавливаются трапы, то их достаточно много. Производители предлагают изделия, выполненные из:

  1. нержавеющей стали;
  2. пластика;
  3. чугуна.

Но существуют и устройства, представленные в виде комбинации этих материалов.

Именно поэтому перед будущими пользователями возникает проблема того, как выбрать для дома подобное устройство, но решают все только геометрия санузла, ограничения по высоте канализации и вкусовые предпочтения.

Виды душевых трапов

Душевые трапы весьма разнообразны и отличаются друг от друга не только внешним видом, но и материалом изготовления, внутренним устройством, высотой.

Они состоят из следующих элементов:

Конструкция душевого трапа

  • Корпус оснащен одним или двумя выводящими патрубками, через которые стоки уходят в канализацию.
  • В него вставляется водоприемная воронка (стакан) с сифоном.
  • Крепится устройство прижимным стальным фланцем через герметизирующую мембрану.
  • Слив прикрывает съемная сетка для улавливания крупного мусора.
  • На неё укладывается декоративная решетка.

Классификация по внешним признакам

Видимая часть любого душевого трапа – это декоративная решетка, которая устанавливается на одном уровне с плиткой.

Она может быть разной формы:

Внешний вид решетки зависит и от того, из какого материала она изготовлена. Самые распространенные материалы – пластик и нержавеющая сталь. Встречаются также модели из цветных металлов (латуни, хрома, меди) и закаленного стекла.

Модель из закаленного стекла и латуни

Классификация по типу водоприемной части

Декоративная решетка закрывает собой водоприемную часть устройства и часто повторяет его форму.

Водоприемники душевых трапов бывают точечными и линейными:

Точечные представляют собой воронку, которая устанавливается в любом месте душевой кабины. При этом уровень пола должен иметь уклон, со всех сторон сходящийся к этому месту.

Уклон необходим для произвольного стока воды в трап из любой точки

Линейные водоприемники изготавливаются в форме прямого лотка разной длины. Они устанавливаются вдоль стенок душевой или в её центре. В зависимости от этого уклон делается в одну или две стороны. Их пропускная способность выше, чем у точечных моделей.

Линейный трап для душа

Открытая душевая со стеновым трапом

Классификация по материалу изготовления

Рабочая часть устройства, как и декоративная решетка, изготавливается из разных материалов. Их выбор определяется сферой эксплуатации душевого трапа.

Пластик. Вполне приемлемый вариант для домашнего душа. Заявленный срок службы он отработает.

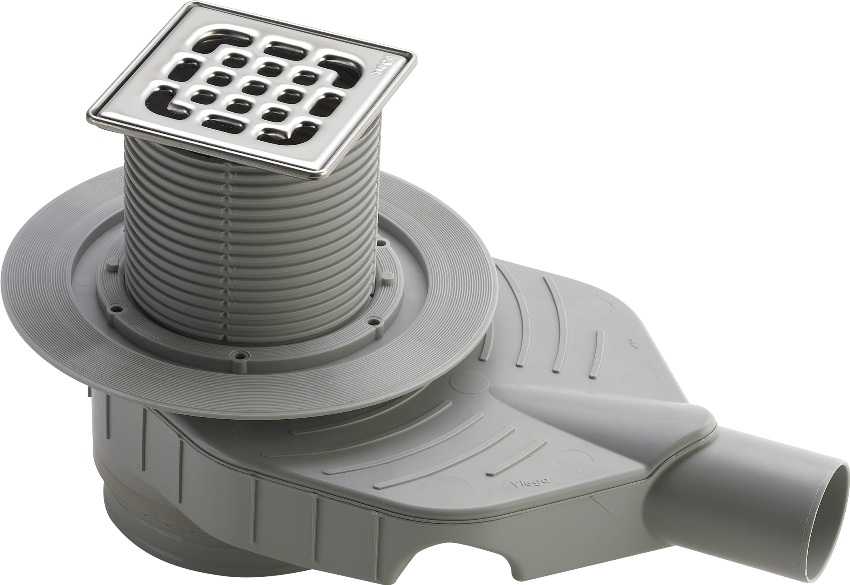

Пластиковый трап в полу под плитку

Нержавеющая сталь. Материал надежный, долговечный, не поддающийся коррозии. Изделия из него легко содержать в чистоте. Трапы из нержавейки устанавливаются в помещениях со строгими требованиями к санитарно-гигиеническим нормам – в больницах, детских садах, на предприятиях общественного питания и т.д.

Душевой трап из нержавейки

Чугун. Тяжелый, но очень прочный материал. Изделия из него отличаются повышенной пропускной способностью и устанавливаются в общественных душевых – в банях, бассейнах, на промышленных предприятиях.

Чугунный трап

Классификация по высоте

Высота душевых трапов от декоративной решетки до основания водоприемного стакана очень варьируется. Минимальный размер составляет 5-5,5 см, максимальный 18 см.

От высоты трапа будет зависеть толщина бетонной стяжки под плитку

Выпускаются и изделия с регулируемой высотой. Они дороже, но предпочтительнее, так как установить такой трап будет проще – не придется точно подгонять толщину пола под жесткие размеры.

Линейный трап на регулируемых винтовых ножках

Конструктивные различия

Различаются такие изделия и по устройству сифона, и по ориентации отводящего патрубка. Как известно, сифон необходим для создания барьера для неприятных запахов, которые проникают в помещение из канализационных труб.

Он может быть с гидрозатвором и с сухим затвором:

Роль гидрозатвора выполняет вода, постоянно находящаяся в сифоне. Она перекрывает запахам из канализации доступ наружу. Недостатком такой конструкции является постепенное испарение воды при нерегулярном использовании душа или при использовании системы «теплый пол» в стяжке душевой кабины.

Сифон с гидрозатвором

Сухой затвор повышает надежность системы.  Трап для душа в полу с сухим затвором под плитку выполняется в виде заслонок, открывающихся потоком воды и возвращающихся на свое место под собственным весом, когда поток иссякнет. Есть и другая конструкция – с посаженным в воронку шариком. При наполнении трапа водой он всплывает и открывает слив, а после окончания процедуры снова опускается и перекрывает собой сливное отверстие.

Выходной патрубок душевого трапа может быть вертикальным или горизонтальным. Первый обеспечивает более быстрый отвод воды, но подходит только для помещений с нижним присоединением канализационного стояка или с большой толщиной стяжки.

В городских квартирах соединение с канализационным стояком боковое, поэтому здесь чаще используются трапы с горизонтальным выпуском. Он может быть одиночным, если к сливной трубе нужно подключить только один трап, или проходным – для нескольких устройств.
