Geberit инсталляция инструкция регулировка слива воды. инсталляции geberit: правила установки. ремонт арматуры в инсталляции geberit видео по устройству и ремонту

Заключительные советы

Завершающие статью рекомендации на практике пригодятся в начале дела. Ряд проблем можно избежать на этапе выбора изделия. Инсталляции проектируются под конкретные условия помещения:

  • капитальные стены;
  • легкие перегородки;
  • универсальные.

Соответственно система крепления учитывает особенности работы конструкции.

Необходимо подумать о пользователях:

  • пожилые;
  • дети;
  • люди с физическими ограничениями.

Ряд решений обеспечивают удобство для данных категорий:

  • выносная клавиша;

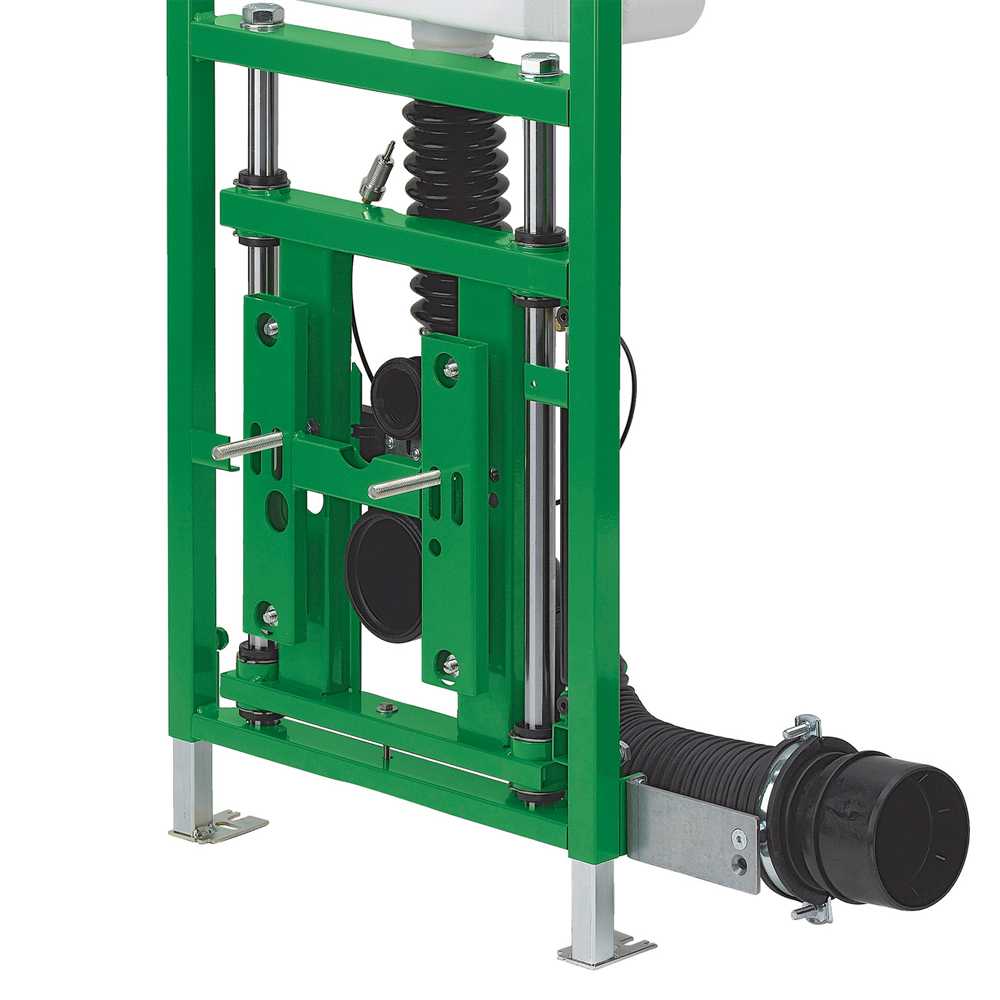

  • регулировка высоты унитаза простым нажатием кнопки;
  • поворотный поручень.

Выясните опции, перечень поставки, к примеру:

  • дополнительные крепежные компоненты;
  • функция биде;
  • вариации клапанов, ограничителей потока;
  • редукции, переходные муфты.

Ответы на вопросы ищите в документации, роликах изготовителя. Помощь можно получить в техподдержке на официальных сайтах, у сертифицированных региональных представителей. Обращаясь к сантехническим форумам, youtube, относитесь критически к информации, сверяйтесь с фирменными источниками.

Полезные видео популярных брендов Alca Plast, Wisa, Grohe:

Регулировка смыва инсталляции grohe. Виды

Видов инсталляции Grohe всего два: блочные и рамные. Рамные конструкции более дорогие и сложные.

Для монтажа блочной конструкции необходима капитальная стена. Предварительно в ней создается ниша, в которую устанавливается инсталляция. Блочный комплект довольно прост: бачок из прочного пластика монтируется на арматуру с помощью специальных креплений. Блочная конструкция имеет метровую высоту, ширину 60 см, она входит в стену на глубину 10-15 см. Затем модуль изолируют и покрывают отделочным материалом. Сам унитаз, закрепленный на блочной конструкции, выступает из стены и нависает над полом.

Рамные системы Rapid SL более сложные, имеют свои разновидности. Одни из них крепятся на капитальные стены, другие устанавливают у гипсокартонных перегородок. Рамочная инсталляция представляет собой прочную конструкцию, на которую монтируют унитаз, биде или раковину. Она скрывает бачок, подводы канализации и водопровода. Монтажная высота инсталляции составляет 112 см, ширина — 50 см, объем смывного бачка — 9 л, выдерживает нагрузку 400 кг. Рамные конструкции способны регулировать высоту в разбеге до 20 см, благодаря этому сантехнику можно крепить на необходимом уровне.

Модуль Grohe может устанавливаться на капитальную стену с помощью четырех креплений. Верхнюю часть монтируют к стене, а ножки — к полу. Для облегченной перегородки из гипсокартона производят модели с массивной нижней частью, за счет которой держится вся конструкция. Создавая подобную фальш-стену, используют стальной профиль. В него монтируют инсталляцию, закрывают гипсокартоном и отделывают керамической плиткой. На такую стену сантехника может крепиться с разных сторон.

Для установки сантехники в углу комнаты, выпускают угловые инсталляции. Специальные крепления монтируют конструкцию под углом 45 градусов. Из представленных модулей необходимо правильно выбрать конструкцию для планируемой сантехники. Нельзя крепить на гипсокартонную перегородку инсталляцию, предназначенную для несущей стены.

Регулировка поплавка инсталляции grohe. Арматура бачка инсталляции — устройство и назначение

Ни один специалист не сможет отремонтировать машину или механизм, если не знает, как там все устроено. То же и со сливным бачком подвесного унитаза. Не ориентируясь в назначении узлов и деталей, а также принципа их работы, весь ремонт можно свести только к полной замене арматуры. Вести речь об устранении локальной поломки затруднительно.

У бачка инсталляции сохранен тот же принцип работы, что и у привычных всем унитазов «компакт» или моноблок. Единственное отличие в том, что узлы, отвечающие за наполнение емкости водой и слив, не связаны между собой конструктивно — работают самостоятельно. Но в их работе есть жесткая зависимость. Так, при нажатии клавиши на панели бачка, происходит подъем клапана, перекрывающего сливное отверстие бачка. Вода уходит в унитаз. Когда бачок опустеет, клапан под собственным весом садится на прежнее место.

После этого в работу вступает автоматический механизм впуска воды в резервуар. В зависимости от настройки, объем жидкости может быть экономным — 3 л, стандартным — 6 л, большим — 9 л (инсталляции в основной массе продаются с емкостью бачка в 6 л). При достижении отметки заполнения бачка, запорный клапан перекрывает подачу воды.

Узел слива состоит из:

  • кнопки;
  • толкателя (ей) — передает воздействие от кнопки к коромыслу;
  • коромысла — поднимает шток, а вместе с ним и клапан;
  • клапана — перекрывает сливное отверстие бачка;
  • сифона — сливает воду в унитаз при переполнении бачка;
  • регулировочного механизма — позволяет омывать унитаз в нескольких режимах.

Узел заполнения бачка водой представлен:

  • поплавком — его функции выполняет перевернутый пластиковый стакан;
  • запорным устройством, которое может быть нескольких видов. В инсталляции применяют мембранный клапан. В нем силиконовая или резиновая мембрана открывает и закрывает поступление воды в резервуар, при этом быстро и бесшумно. Недостаток таких систем заключается в быстром выходе из строя мембраны при высоком содержании в воде железа, извести или хлора и наличии механических примесей.

Монтаж чаши подвесного унитаза

Завершающим этапом установки навесного унитаза с инсталляцией является установка на намеченное место чаши и монтирование панели смыва. Продолжать работы можно только дождавшись полного высыхания плиточного клея.

Чаша подвесного унитаза навешивается и закрепляется на специальные длинные болты. Выходное отверстие соединяется с патрубком канализации.

На панель управления устанавливается панель с кнопками, которые регулируют смыв.

Выполнив все работы нужно обязательно проверить работоспособность и герметичность. Открываем кран для подачи воды в бачок. Дождавшись полного заполнения резервуара, произвести смыв. Если отсутствуют какие-либо проблемы и течи, значит все манипуляции выполнены правильно.

В последнее время большую популярность в строительно-отделочном деле завоевывает тенденция установки подвесного унитаза. Данный вид водопроводно-канализационного оборудования наверняка присутствует в каждом жилище. В двух третях домов унитазы еще устанавливаются старым проверенным методом — посредством напольного крепления. Сегодня же, все чаще и чаще отдаётся предпочтение указанным подвесным конструкциям.

В чем же популярность изделия такого плана? Подвесные унитазы выглядят качественнее и современнее, что наверняка влияет на популярность товара. На установке унитаза такого формата удастся сэкономить немало денег. Для этого потребуется сделать одну вещь — научиться монтировать подвесной унитаз собственноручно. Это задача из разряда невыполнимых?

Отнюдь, такое по плечу всем, кто ознакомится с инструкциями и советами по установке. Первый шаг на пути к осваиванию процесса самостоятельного крепления подвесного унитаза — вникание в главные аспекты конструкции аппарата.

Почему так важно разобраться в особенностях устройства подвесного унитаза? Да потому что после этого гораздо вероятнее удастся преуспеть в процессе установки устройства. Итак, стандартно унитаз такого типа состоит из трех частей, к которым относятся:

1. Стальная рама (укрепленный элемент, так как он — основа для крепления наиболее крупного и тяжелого элемента унитаза, его чаши). Процесс установки подвесного унитаза настоятельно рекомендуется начинать именно с этой составляющей. Раму необходимо зафиксировать на стене, а также прикрепить к полу, таким образом, в будущем унитаз сможет полностью выдержать нагрузку в виде веса взрослого человека. По этой причине раму ни в коем случае нельзя крепить на непрочные стенки, примером которых являются гипсокартонные перегородки (есть вероятность, что крепление будет ненадежным и унитаз просто упадет).

2. Сливной бачок (изготавливается из пластика, от человеческих глаз скрывается в процессе монтирования посредством установки в самой стене). По своей форме не похож на бачок стандартного напольного унитаза, потому что обязан помещаться в довольно зауженном пространстве. На передней стенке бачка присутствует специальный вырез, необходимый для монтирования спускового механизма. В современных бачках подвесных унитазов почти всегда присутствует функция дозированного слива, благодаря которой можно выбирать объем воды, используемого для смывания.

3. Чаша (единственный не скрываемый от человека элемент конструкции подвесного унитаза. Также является наиболее активно эксплуатируемой его деталью. Стандартная форма данной составляющей: овальная, хотя сегодня на рынке подобной сантехнической продукции можно встретить и унитазы с чашами круглой, прямоугольной или даже треугольной формы).

Еще одной неотъемлемой составляющей конструкции подвесного унитаза является набор крепежных материалов, посредством которых и проходит установка и монтаж устройства к стене и полу. К числу таких материалов относится лента из тефлона, полиэтиленовый отвод, эластичный шланг, а также шпильки.

Подготовительные работы

В процессе подготовительных работ закупаются материалы и инструменты, делается разметка под инсталляцию и вырубается ниша в капитальной стене под блочную инсталляцию. Последняя операция не всегда выполняется. Часто бачок устанавливается на поверхность стены. Но в этом случае лучше покупать рамную конструкцию.

Необходимые материалы и инструменты

Установка инсталляции унитаза своими руками невозможна без покупки комплекта инсталляции, вспомогательных материалов, а также приобретения набора инструментов. Последняя позиция не является сложной. Поэтому часть инструментов или все из них можно найти дома, у знакомых или соседей. В крайнем случае, взять в аренду у специализированных фирм.

В комплекте инсталляции должны быть:

  • рамная конструкция;
  • пластиковый бачок;
  • впускной клапан;
  • фитинг;
  • элементы крепежа для рамы и унитаза;
  • панель управления сливом с кнопкой (специалисты всю панель называют кнопкой или клавишей);
  • колено смыва;
  • труба слива;
  • заглушки на трубы — устанавливаются на время монтажа, чтобы внутрь не попал мусор;
  • шумоизолирующая (амортизирующая) прокладка под унитаз;
  • чаша навесного унитаза;
  • стульчак;
  • крышка унитаза.

Кроме этого, потребуются вспомогательные материалы:

  • труба для подключения бачка к водопроводу;
  • герметик на основе силикона для изоляции соединений труб смыва между собой, унитазом и канализационным стояком;
  • льноволокно или фум-лента для изоляции резьбы на фитингах.

Из инструментов потребуются:

  • перфоратор с победитовыми или алмазными сверлами для бетона или кирпича;
  • молоток;
  • набор гаечных ключей;
  • разводной (газовый) ключ;
  • нивелир;
  • отвес;
  • шуруповерт или отвертки;
  • строительный нож;
  • рулетка;
  • строительный уголок;
  • маркер или простой карандаш (для строителей);
  • болгарка с отрезным кругом или ножовка по металлу.

Разметка стены под инсталляцию

Правильно поставить инсталляцию без предварительной разметки теоретически можно, практически же — очень сложно.

Поэтому необходимо вооружится рулеткой, карандашом, отвесом и длинной ровной рейкой, а лучше правилом и нанести на стену размеры для установки инсталляция для унитаза: вертикальную линию, которая будет служить осью для конструкции подвесного унитаза и точки крепления рамы. Здесь есть несколько вариантов установки, а, следовательно, и несколько вариантов определения осевой линии:

  • В отдельном санузле устанавливается только унитаз. В этом случае вертикальная линия наносится строго по центру стены, около которой будет стоять инсталляция.
  • Рядом с унитазом планируется установить биде. Тогда две оси, одна — для рамы унитаза, вторая — биде, должны поделить стену на три равные части. Это оптимальный вариант, но не единственный. При длинной стене пропорции могут быть нарушены при сохранении минимального расстояния между чашами унитаза и биде в 50 см.
  • В совмещенном санузле вертикаль чертится по центру выбранного места. Но при этом нужно выполнить одно правило: от смежной стены рама инсталляции должна находиться минимум на расстоянии 13,5 мм. Тогда осевая линия расположится от боковой стены на расстоянии ½ ширины инсталляции +13,5 мм.

После нанесения вертикали определяется место расположения панели слива. Она должна находиться на высоте 1 м от финишной отделки пола: плитки, ламината, паркета или линолеума

Поэтому нужно принимать во внимание, на что устанавливаются ноги конструкции: на основание пола или стяжку. В первом случае следует учесть толщину стяжки, плиточного клея и кафеля, если пол керамический, во втором — только клея и плитки

Дальше операции проводятся в следующей последовательности:

  • находится верх конструкции;
  • через точку верха рамы отбивается горизонтальная линия, после чего на ней делаются отметки монтажной ширины инсталляции;
  • через отмеченные точки вниз по стене опускаются строго вертикальные линии, после чего они продолжаются по полу перпендикулярно стене и параллельно друг другу на расстояние до 25 см от поверхности стены;
  • на линиях на полу определяется место установки ножек. Расчет ведется следующим образом: к глубине конструкции добавляется 1,5 см для зазора между бачком и стеной и 3,5 см, если канализационная труба уложена вдоль стены. Приведенные цифры применяются при ровных стенах. Если плоскость стены завалена или имеется кривизна, вносятся поправки;
  • точки на полу соединяются;
  • проверяется перпендикулярность нарисованной линии по отношению к смежной стене. Если нет 90o, точки расположения ног корректируются. При этом у ног рамы станет разное расстояние до стены. Здесь нужно сохранить у ближайшей к стене ноги реальную глубину конструкции с добавлением 1,5 см.

Как собрать рамную модель для подвесного унитаза?

  • Из комплектующих материалов собирается каркас, на который крепится бак
    . Отрегулировать высоту, положение по горизонтали и вертикали можно при помощи входящих в комплект кронштейнов и винтов, закрепленных на каркасе.
  • Готовое изделие будет достигать почти полтора метра в высоту. При этом его компоненты будут находиться на следующей высоте от уровня пола по стандарту:

В случае использования нестандартных сантехнических средств данные величины можно скорректировать так же, как и расстояние между проушинами стульчака. Для продления срока службы профессионалы рекомендуют заменить металлические стойки пластиковыми при наличии соответствующего размера.

Схема сборки рамной модели

Разметка и монтаж рамной модели

Подключение бачка и канализации

Подсоединение унитаза

  • Не забывайте, что высота рамы и соответствие горизонтали варьируется винтами, а проверяют качество выполнения строительным уровнем.
  • Затем потребуется подключить водопровод при помощи гибкого шланга, а к выходному отверстию из канализации – соответствующую комплектную арматуру. При необходимости ее можно заменить гофрированным аналогом, после чего провести окончательную проверку на герметичность соединений.

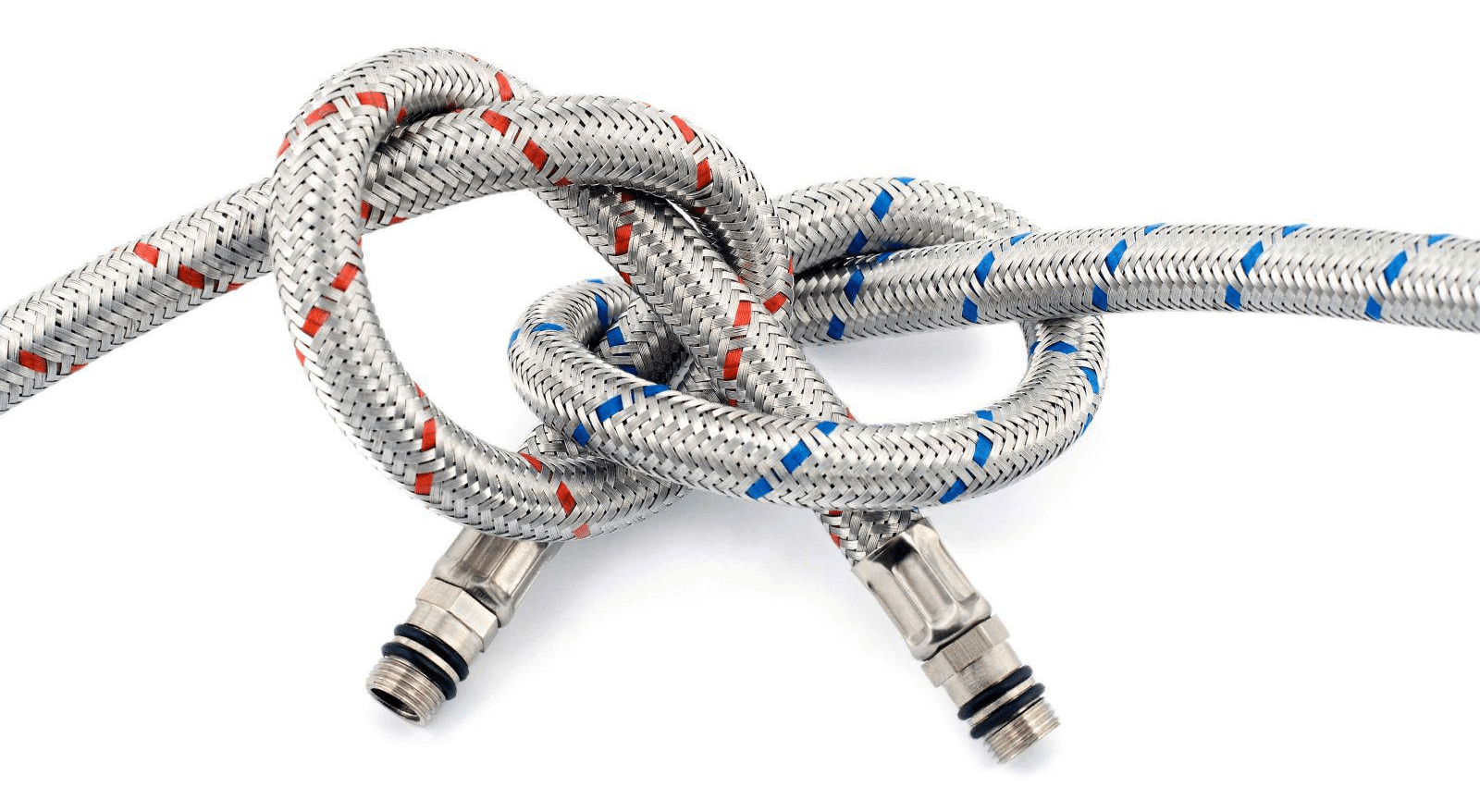

Особое внимание уделите качеству гибких шлангов

В завершение следует заглушить отверстия и установить монтажные штифты.

Что такое инсталляция Geberit

Компания Geberit была основана ещё в 1874 году в Швейцарии, и на сегодняшний день это название стало во всём мире синонимом качественного санитарно-технического оборудования. Именно Geberit первой в мире в 60-е годы XX века создала бачок скрытого монтажа для приставного унитаза, и вскоре аналоги появились у многих фирм, выпускающих сантехнику. Сегодня Geberit — это более 6000 сотрудников, 19 заводов и поставки в 35 стран мире. При изготовлении своей продукции компании Geberit применяет экологически чистые материалы, и в результате санитарно-техническое оборудование соответствует всем европейским нормам.

Особенности инсталляции Geberit

Производство продукции Geberit делится на 8 линий, одна из которых полностью посвящена системе инсталляции. Самый большой в мире выбор инсталляций — это не рекламный ход компании, а желание соответствовать любым потребностям покупателей. Фирма Geberit делает всё для того, чтобы:

  • максимально сэкономить пространство ванной комнаты;
  • снизить расходы потребляемой воды;
  • дать возможность воплотить в жизнь любую дизайнерскую идею.

Инсталляция всё больше набирает популярность, вытесняя привычные для нас сливные бачки унитаза. Практически все современные супермаркеты, бизнес-центры, автовокзалы имеют туалетные комнаты, оснащённые именно системой инсталляции. Это говорит, прежде всего, о надёжности данной системы, иначе она бы не использовалась в местах общественного пользования.

Компания Geberit выпускает инсталляции, которые смогут разместиться в любом месте комнаты, даже под окном. Для этого существуют инсталляционные рамные системы высотой до 82 м, например, серия Omega.

Компания Geberit учитывает тот факт, что не всегда есть возможность установить инсталляцию для унитаза к капитальной стене, поэтому фирма создала линейку инсталляций Delta с моделями, в которых усилены нижние опоры. Такую систему можно установить в любом свободном месте ванной комнаты, например, в гипсокартонную обшивку. Также серия Delta выполнена без излишеств, увеличивающих стоимость продукции, поэтому эту серию можно отнести к эконом-классу. Но экономия такого рода никоем образом не сказывается на качестве продукции Geberit Delta.

Несмотря на швейцарское происхождение, продукция компании Geberit выпускается с учётом местных особенностей рынков сбыта. Специально для рынка стран СНГ была выпущена коллекция «Платтенбау» (в переводе с немецкого «панельный дом»), которая позволяет установить инсталляцию в стену, в которой расположены сантехнические шахты с протянутыми близко от стены канализационными и водопроводными коммуникациями.

Обзор инсталляций скрытого типа из коллекции «Платтенбау»

Коллекция «Платтенбау» на российском рынке представлена в трёх категориях:

Коллекцию «Платтенбау», выполненную на основе Delta, сможет себе позволить российский покупатель со средним достатком, потому что она не имеет излишеств, увеличивающих стоимость товара. Стальная рама комплекта «Платтенбау» выдерживает нагрузку до 400 кг, имеет выдвижные опоры длиной 200 мм, а девятилитровый бачок имеет двойной сливной механизм для малого слива на 3−4 литра и для большого на 7−9 литров, благодаря чему заметна существенная экономия воды. Хромированная глянцевая или белая клавиша оснащена двумя кнопками для каждого вида сливов. Упрощена также и возможность устранения неисправности бачка. Достаточно снять клавишу смыва, и через окошечко добраться до неисправности.

Монтаж

При покупке инсталляции убедитесь, что в комплекте с ней идет подробная схема и инструкция по установке других комплектующих (например, болтовых креплений и шпилек для унитаза нужной длины).

Монтаж инсталляции состоит из 3 основных этапов:

  • подготовка;
  • крепление;
  • подключение систем канализации и водоснабжения.

В подготовительный этап входит изучение инструкции, подготовка инструментов и выбор места для установки конструкции. В зависимости от выбора места для расположения инсталляции нужно продумать подводку труб водоснабжения и канализации.

Для крепления требуется небольшое количество инструментов: рулетка, уровень, карандаш или маркер, перфоратор со сверлами, гаечные ключи (многие конструкции Geberit собираются без ключей, но все же лучше ими на всякий случай запастись).

Если производится монтаж рамной конструкции, то первым этапом установки будет сборка самой рамы.

Надежно закрепите все элементы конструкции согласно схеме. Если же вы производите установку бачка скрытого монтажа, то этот пункт опускается.

Далее производится разметка расположения фиксирующих болтов

Расстояние между болтами будет зависеть от размеров выбранной инсталляции, в узком варианте расстояние будет меньше. При примерке важно воспользоваться уровнем и учитывать декоративную отделку помещения

При установке не забывайте основные параметры: канализационная труба на высоте 0,25 м от чистового пола, высота унитаза в среднем оптимальна 0,4-0,5 м.

После всех этих действий производится установка сливного бачка. Фиксируя бачок, стоит отталкиваться от высоты кнопки смыва: обычно для удобства его располагают на высоте 1 м. Последними устанавливаются шпильки крепления унитаза.

Затем осуществляется подключение трубы водоснабжения к смывному бачку. У разных моделей подводка воды может осуществляться в самых разных частях бачка.

Для безопасности лучше использовать не гибкую подводку, как удобно делать при установке классических унитазов, а жесткие трубы. Это надежнее и практичнее, учитывая, что доступ к этой системе будет закрыт коробом.

Унитаз подключается к системе в последнюю очередь, лишь после проведения всех отделочных работ. После поклейки кафельной плитки должно пройти хотя бы 1,5 недели, чтобы строительный клей достаточно хорошо просох.

Унитаз может подключаться к системе канализации посредством врезки (самый удобный вариант, но на практике часто неосуществимый), с использованием пластикового переходника (довольно долговечный метод) либо гофрированной трубы (недолгий срок службы).

Способы монтажа и подключения

Монтаж конструкции

Способы монтажа зависят от типа конструкции. Для установки блочной и рамной инсталляции требуется маркер, набор сантехнических ключей, перфоратор.

Процесс установки блочного варианта состоит из следующих шагов:

  1. Определить место установки. Для стандартного санузла это ниша со стояком или стена, за которой он расположен. Предварительно стояк или отвод к нему нужно заменить на металлопластиковый.
  2. В соответствии с размерами рамы сделать разметку.
  3. Отметить высоту для крепления дюбелей. Точные размеры обозначены в инструкции.
  4. Перфоратором сделать отверстия в стене и закрепить дюбели.
  5. Смонтировать сливной бачок, подключить шланг и затянуть необходимые крепления.
  6. Подключить воду.
  7. Проверить, как набирается вода и идет смыв в унитаз.

Рамную инсталляцию монтируют следующим образом:

  1. Собрать каркас. В готовом виде рама будет иметь высоту от 1,3 до 1,4 м.
  2. Закрепить бачок. Кнопку слива разместить на высоте 1 м от пола, настенный унитаз — на высоте до 0,45 м, канализационный отвод – на высоте 0,25 м.
  3. При установке использовать уровень, иначе нарушится система слива. По уровню выставить вертикаль, разметить отверстия для крепления рамы.
  4. Перфоратором проделать отверстия для крепежа. Монтировать раму на дюбеля к полу и к стене.
  5. Подвести водопровод к сливному бачку.
  6. Соединить стояк с выпуском унитаза.
  7. Затянуть крепления, проверить герметичность.
  8. Вырезать по размеру гипсокартон для закрытия рамы.
  9. Закрепить гипсокартон и произвести финишную отделку кафелем или другим материалом.
  10. Навесить унитаз.

Эксплуатировать установленную конструкцию можно через неделю.

Характеристики систем и требования к монтажу

Название Монтажная высота, м Ширина, см Монтажная глубина, см Способ монтажа Объем воды, л Применение Другие характеристики Цена, руб
Монтажный элемент для подвесного унитаза Geberit Duofix 111.300.00.5 1.12 50 12 К стене или к полу. 6 и 3 Устанавливается перед капитальной стеной или пустой перегородкой Оцинкованные ножки, имеет бесступенчатую регулировку 0-10 см 16 298.52
Монтажный элемент для подвесного унитаза Geberit Duofix 111.370.00.5 1.12 50 12 К стене или полу 3 и 6 Крепится в пол на расстоянии 0-20 см. Имеет двойной смыв благодаря клавише Стигма40 15 311.88
Монтажный элемент для подвесного унитаза Geberit Kombifix 110.350.00.1 108 12 Скрытая установка на капитальной стене Регулируемый объем смыва Бачок скрытого монтажа, предназначенный для установки без использования инструментов Металлическая рама синего цвета 9 691

Швейцарская компания Geberit производит и поставляет на российский рынок несколько моделей инсталляций. Компактные конструкции пользуются популярностью у потребителей благодаря надежности, эстетичности и простоте монтажа.

Популярные модели


Модель “Geberit Duofix UP100 458.103.00.1”

На отечественном рынке представлена широкая линейка продукции Геберит, популярные модели:

  • Geberit Duofix UP100 458.103.00.1 крепится к стене и полу, имеет верхнюю перекладину на раме, на которой можно соорудить полку. Клавиша смыва покупается отдельно. Есть вариация без верхней перекладины.
  • Plattenbau 458.125.21.1 – набор для панельных домов. Особенности модели – в фиксации рамы к стене. Крепеж включает шпильки длиной 50 см и специальную верхнюю планку, что позволяет провести монтаж, огибая трубы сантехнической шахты.
  • Geberit Duofix UP320 111.300.00.5 относится к линии Sigma . Имеет возможность подключить широкую линейку клавиш смыва в любом дизайне. Предусматривает три типа управления на выбор: пневматическое, механическое или сенсорное. Монтаж ведется в профиль, в комплектации нет стенового крепежа.
  • Geberit Duofix UP320 Plattnebau 111.362.00.5 относится к премиум- линии Sigma. Сочетает в себе возможности скрытого монтажа вместе с многообразными дизайнерскими решениями.

Представленные модели отличаются типом рамной конструкции и отнесением к бюджетному или премиальному сегменту, в зависимости от вариаций управления и подключения клавиш.

Возможные проблемы

Основной проблемой при монтаже инсталляций Grohe является завышенный строителями уровень канализационной системы. Особенно актуально это для новостроек, вместо 23 см от напольного покрытия до оси канализационного патрубка, входящего в комплект производителя рамной конструкции здесь получается 27 – 30 см.

В этом случае используется дополнительный фитинг – тройник 45°:

  • он монтируется в горизонтальную линию системы водоотведения;
  • вращением по часовой стрелке или в обратную сторону высоту отверстия для подключения штатного патрубка инсталляции можно регулировать в широком диапазоне.

Однако необходимо учесть, что при вращении от стены увеличивается расстояние между ограждающей конструкцией и унитазом. То есть, инсталляция отодвинется от стены дальше проектного значения.

Проблема коротких шпилек из штатного комплекта Grohe для фиксации рамы к стене упорами решается за счет наращивания их резьбовыми шестигранными муфтами, как на нижнем фото.

Таким образом, компания Grohe выпускает системы крепления подвесной сантехники предельно простой конструкции. Чем облегчает домашнему мастеру их самостоятельную установку. Требуется минимальное количество инструмента, достаточно начальной квалификации в выполнении домашнего ремонта.

Установка подвесного унитаза, видео

В предложенном видео показаны основные моменты и ключевые ошибки монтажа подвесного унитаза.

Монтировать подвесной унитаз с инсталляцией можно своими руками. На начальном этапе составляют план. При работе придерживаются последовательности действий. Так удается установить подвесной унитаз.

Также рекомендуем посмотреть видео, которое закрепит знания и ответит на оставшиеся вопросы.

Установка подвесного унитаза.

Основные ошибки при установке инсталляции. Установка от А до Я.

Источники

https://stroitelniportal.ru/oborudovanie-i-aksessuary/installyatsii-v-interere-vannyh-komnat/
https://vanna-expert.ru/santekhnika/podvesnoj-unitaz-s-installyaciej.html
https://o-vannoy.ru/bide/installyaciya/

Модельный ряд инсталляций Geberit

Система инсталляции представляют собой комплект профилей, жестко соединенных между собой в единую рамную конструкцию с возможностью регулировок пространственного положения отдельных элементов. Инсталляция используется для крепления на ней подвесной сантехники, скрытой подводки к унитазам, писсуарам, биде, раковинам коммуникаций ХВС и ГВС, канализации, электрики.

Швейцарский производитель Geberit выпускает инсталляции для крепления следующих видов сантехники и приспособлений:

  • унитазы и унитазы-биде;
  • писсуары, биде;
  • умывальники, сливные, кухонные раковины;
  • ванны, душевые системы;
  • душ с канализацией в стене;
  • опоры, поручни для инвалидов.

Рамная конструкция отстоит от стены на некотором расстоянии или монтируется островом, обшивается снаружи листовым материалом. Это позволяет спрятать внутри нее трубы, кабели, гибкие рукава, прочие элементы инженерных систем.

У пользователей часто возникает путаница с названием инсталляций Геберит. Правильным названием каркасной конструкции считается Geberit Duofix. Однако производитель изначально использует несколько вариантов ее комплектации монтажными элементами для конкретного сантехнического оборудования. Поэтому в названии появляются другие наименования его продукции. Расшифровывается маркировка рамной конструкции следующим образом:

  • инсталляция Geberit Delta – каркас для подвесного унитаза с бачком смывным Дельта скрытого монтажа;


Бачок Delta. инсталляция Geberit Sigma – рамная конструкция для сантехники с вертикальным креплением, бачком Сигма толщиной 8 см или 12 см;


Комплектация с бачком Sigma. инсталляция для унитаза Geberit Duofix Omega – монтажная высота бачка Омега 82 см либо 98 см;


Комплектация с бачком Omega. инсталляция Geberit DuoFresh – каркас с элементами для удаления запахов;


Инсталляция Geberit DuoFresh.

Другими словами, в рамных конструкциях систем инсталляции может изменяться расстояние между вертикальными стойками и горизонтальными поперечинами. Каркас может усиливаться двумя боковыми стойками для фиксации поручней для людей с ограниченными возможностями.


Каркасная конструкция с креплениями поручней для инвалидов.

В отдельно стоящих инсталляциях стойки обычно усиливаются дополнительными элементами. Клавиша смывного бачка может выходить на переднюю поверхность конструкции или располагаться сверху или на торце.

Возможные проблемы

Приобретать продукцию Geberit следует в фирменном или сертифицированном магазине. Не рекомендуется выбирать слишком дешевые конструкции или обращаться к ненадежным продавцам, в противном случае вполне возможно, что вы получите некачественный товар.

Владельцы систем Geberit иногда сталкиваются с различными ситуациями.

  • Сантехническое изделие начинает шататься. С этой проблемой справиться очень легко: нужно будет просто подправить крепежи, подтянуть их;
  • Жидкость застаивается в канализационном сливе. Это значит, что уклон труб не является правильным. Обычно он составляет 45 градусов;
  • Протекает бачок для слива. В такой ситуации нужно будет проверить, правильно ли установлены уплотнительные прокладки;
  • Протекает унитаз. Вполне возможно, что на стыках недостаточно герметика. Чтобы устранить такую проблему, зачистите швы и используйте силикон повторно.

Определяем место для установки системы

В первую очередь необходимо решить, где будут располагаться инсталляционная конструкция и унитаз. Если домашняя ванная комната имеет небольшие габариты, стоит выделить место в угловой части помещения или разместить систему так, чтобы она не мешала естественному проходу.

В санузле среднего и большого размера можно выбрать любое место, наиболее удобное для себя и полностью соответствующее общей планировке

Специалисты утверждают, что разумнее всего установить комплекс туда, где находился старый унитаз. Там уже выведены канализационные и водопроводные коммуникации, что существенно облегчает и ускоряют процесс монтажа.

Если в малогабаритном санузле недостаточно места для расположения обычной модели опорной рамы для подвесной сантехники, отличным выбором станет угловая инсталляция. Статья знакомит с правилами ее выбора и особенностями установки.

Особенности инсталляции Геберит

Инсталляция Геберит

Инсталляция Геберит выпускается в двух типах конструкций и трех товарных линиях. Блочная предназначена для монтажа в нише капитальных стен. Рамная состоит из прямоугольного стального каркаса и комплектующих. Может крепиться в любом месте.

Система Geberit для WC выпускается в трех разновидностях: «Sigma», «Omega» и «Delta».

Сигма – линия премиальная. Потребителю предлагается широкий спектр дизайнерских решений клавиш: от прочного пластика до позолоты. Delta – бюджетное предложение с ограниченным набором кнопок, по функциональности особых отличий нет. Геберит Omega предназначена для установки под окно в частных домах со скатной крышей.

Серии Delta и Sigma выпускаются в разных вариантах: ультратонкая 8 см, стандартная 12 см, для лиц с ограниченными возможностями. Модификация Plattenbau предназначена для панельных домов.

Вся продукция Геберит отличается следующими достоинствами:

  • экономит площадь в санузле;
  • позволяет произвести монтаж в любом удобном месте;
  • возможность подбора для любой квартиры и частного дома.

Инсталляцию можно приобрести в комплекте с унитазом.

Выводы

Теперь вы знаете, что устанавливается инсталляция , унитаз ставится следом за ней. Главное – четко следовать инструкции, а также проверять надежность соединений после каждого этапа работ. Если обнаружатся дефекты, то немедленно устраняйте их, поскольку сделать это потом, когда конструкция будет скрываться фальш-стеной, будет непросто.                                                              А о том, как закрепить унитаз на кафельном полу, Вы можете прочитать в нашей статье.

Блочная инсталляция для напольного унитаза

Протечка напольного унитаза

Блочная инсталляция для подвесного унитаза

Так должна выглядеть готовая конструкция

Профили для гипсокартона

Собранная инсталляция

Рамная инсталляция

Блочная инсталляция

Установка инсталляции унитаза своими руками

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Лучшие идеи для жилья
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
