Ворота и калитки из профнастила (51 фото): простой и доступный способ защиты участка

Кованые ворота и калитка из профнастила.

(фотографии, инструкция, видео мастер-класс)

Рассмотрим на примере как же сделать красивые ворота из профнастила своими руками?

Если вы считаете, что все ворота из профнастила однообразные, то вам стоит посмотреть на следующую модель. Она, как раз-таки, является примером обратного утверждения. Хоть эта модель и выглядит сложной в плане создания, в её основе лежат всё те же принципы, о которых я говорил вам ранее в этой статье. Всё так же начинается с создания каркаса из профильной трубы, только вместо внутренних перемычек мастер закрепил в нём кованный металлический узор, сделанный своими руками. Далее мастер просто покрыл каркас ворот и калитки чёрной краской, установил его и обшил профнастилом, ничего сложного в этом нет, но зато какой впечатляющий эффект производят эти распашные металлические ворота. Так что если у вас есть определённые умения, желание и немного времени, вы легко можете создать нечто подобное своими руками.

Подробная фото-инструкция Вам в помощь!

Источник идеи и фотографий, видео мастер-классПервая часть: https://www.youtube.com/watch?v=Z2pnmjgVxTwВторая часть: https://www.youtube.com/watch?v=qQelqyrYjSQТретья часть: https://www.youtube.com/watch?v=G_PDTc17PK0Четвёртая часть: https://www.youtube.com/watch?v=mfNOatHH7JgОригинальное название: Кованые ворота новая технология Автор видео: Миша Коваль

Как установить забор на наклонной поверхности.

(фотографии, видео мастер-класс)

С установкой забора на ровной плоской поверхности всё понятно. Но как же установить забор из профнастила на наклонной поверхности своими руками?

Это уже немного сложнее, но для нас не существует никаких проблем! Давайте поразмышляем над тем, что можно сделать в такой ситуации.

Существует три варианта установки забора на наклонной, неровной плоскости своими руками:

Самый банальный способ – засыпать поверхность землёй, тем самым создав поверхность одного уровня;
Немного сложнее – забетонировать плоскость;У этих двух методов борьбы с неровностями поверхности при установке забора своими руками один общий минус: большая трата времени, средств и материала, значит, они нам не подходят, ведь наши главные цели: практичность и экономия. Так что же делать? Есть ещё один выход!
Установка столбов на разном уровне;Если наклон поверхности не изменяется на всём её протяжении или меняется незначительно, можно воспользоваться именно таким способом. Столбы из профнастила устанавливаются с понижением уровня от максимального к минимальному, при этом, высота их относительно поверхности земли должна оставаться неизменной. Ну и, перекладины между столбами, соответственно, крепятся по тому же принципу. Затем, в самом конце, на такую конструкцию просто крепится профнастил.

Пример использования такой системы вы можете увидеть на следующих фотографиях.

Источник идеи и фотографий, видео мастер-класс: https://www.youtube.com/watch?v=WBNS3tdf8fcОригинальноеназвание: Fencing Mildura — Panel Fence Video 2 002.movАвтор видео: FencingMildura

Изготовление и монтаж отдельной калитки

Для самостоятельного изготовления калитки понадобятся:

трубы или уголки из металла – 30*30 см минимум;
сварка, саморезы и болты для крепления;
навесы;
замок и ручки;
профлист;
средство против ржавчины, грунтовка и краска по металлу.

Дальнейшая последовательность работ:

Выполняем разметку, вырезаем трубу для прямоугольного каркаса.
С помощью угольника замеряем внутренние и внешние углы, собираем их в 1 конструкцию, свариваем.
Устанавливаем перемычку по диагонали. Углы усиливаем вырезанными из металла треугольниками. Проводим антикоррозийную обработку и красим.
Саморезами прикручиваем на переднюю часть профильный лист.
Уровнем и угольником вымеряем нужные положения, устанавливаем завесы, замок и ручки.
Обрабатываем сварочные швы, красим.
Навешиваем калитку на приготовленные опоры.

Виды ж/б плит перекрытия

Существуют несколько видов плит перекрытия. Основные это:

Пустотные.
Ребристые.

Ребристые раньше применяли для покрытия промышленных зданий. Сегодня их можно встретить только в б/у состоянии после разборки промзданий, которые потом продают частникам для перекрытия пролетов в своем доме.

Пустотные плиты изготавливают по опалубочной технологии и безопалубочной. В опалубочной технологии изготавливается каркас в виде опалубки, закладывается арматура и заливают бетон. При безопалубочной технологии вдоль всего цеха закладывается арматура и потом вдоль неё идет экструдер, который формирует длинную плиту в несколько десятков метров и в последствии обрезная машина формирует плиты нужной длины.

Независимо от того какая плита пустотная или ребристая обе они работаю по однопролетной балочной схеме: шарнирно опертая балка длиной l, сверху действует распределенная нагрузка q.

Варианты профнастила

Прежде чем приобретать или делать своими руками въездные ворота и калитки из профлиста, важно понять, что материал бывает разный по предназначению и внешнему виду. Профилированный лист бывает разный по внешнему виду и своему предназначению

Профилированный лист бывает разный по внешнему виду и своему предназначению

Ворота, установленные своими руками, можно выполнить под цвет общего ограждения, в тон с опорными столбами, материалом отделки фасада дома

По функциональному назначению выделяют кровельный (используется для крыш, а также для обустройства ограждений и ворот), стеновой (для строительства перегородок и стен), несущий (для возведения прочных конструкций, а также в качестве несъемной опалубки во время строительства стен и фундамента) и декоративный профнастил (облицовочный материал).

Ворота и забор из профилированного металла с красивыми деревянными столбами

Марка профлиста зависит от высоты ребра, чем выше которое, тем прочнее материал:

Марка «С» имеет небольшую высоту ребра, но для своих функций (обустройство калиток, ворот и заборов) она довольно прочная и легкая.
Марка «НС» отличается большей высотой ребра или волны, поэтому она прочнее предыдущей марки. Ее обычно используют для создания стеновых ограждений (гаражей, ларьков и т.д.).
Марка «Н» представляет тяжелый профлист, обладающий высокой несущей способностью. Этот вид материала используют для создания навесов, козырьков, перекрытий, несъемной опалубки.

Таблица наиболее популярных марок профлиста

Забор с калиткой из профнастила со строгим дизайном

Чудесные зеленые откатные ворота из профилированного листа с яркими желтыми столбами

Как укладывать плиты перекрытия: несколько нюансов

По большому счету, если не обращать внимания на размеры и вес, монтаж плит перекрытия осуществляется достаточно легко. Качественная укладка бетонных перекрытий зависит всего от двух моментов.

Ровная плоскость опоры. Больших перепадов стен по высоте не должно быть, 4см – это уже много.
Жесткость и прочность поверхности опирания плит. Если стены строения сделаны из газобетона и даже из кирпича, то без бетонного армопояса здесь не обойтись.

Кроме того, на качество укладки плит перекрытия могут повлиять и такие факторы, как площадь опоры плиты (она должна составлять не менее 120мм на каждой стене, на которую опирается плита), раствор, который подкладывается под плиты (он должен быть полусухим – гарцовка) и обвязка плит между собой и со стенами, на которые они уложены. Так называемая анкеровка выполняется с помощью сварки – плиты соединяются между собой посредством круглого прута диаметром 12мм.

Ворота откатные из профнастила: цена конструкции

Откатные ворота удобны в эксплуатации, но имеют более сложную конструкцию. Существует два наиболее распространенных вида. Откатные ворота с нижним расположением роликов и направляющим рельсом имеют один существенный недостаток — постоянно требуется очистка жёлоба от дорожного мусора, а зимой — от снега и льда.

Наиболее распространены откатные ворота, оснащенные верхним расположением направляющего рельса и откатными роликами. Такая конструкция при всех своих достоинствах имеет некоторые недостатки. Если рельс находится над рабочей зоной, то существуют ограничения высоты въезжающих транспортных средств.

ФОТО: otkatnie-vorota.comРоликовый инструмент для отката нужно периодически обрабатывать, чтобы не ржавел

Расположение направляющего рельса вдоль забора, вне рабочей зоны, требует значительного увеличения полотна ворот. На такой тип откатных ворот из профнастила цена будет значительно выше из-за большего количества затраченного материала и большого объема бетонного фундамента. Зачастую она составляет не менее 5 тысяч рублей за 1м2. Как правило, стоимость с установкой начинает варьироваться от 6-7 тысяч рублей.

ФОТО: stroypomochnik.ruСхема изготовления откатных ворот из профнастила

Монтаж конструкции

Ворота из профнастила легки в установке

Ворота из профлиста можно сделать самому или же приобрести уже готовые

После окончательного выбора материала стоит задуматься, как сделать калитку и ворота из профнастила самостоятельно, чтобы они выполняли свои функции как можно дольше. Работа по установке ворот и калитки включает следующие этапы:

Совет! Планируя будущую калитку или ворота, стоит оценить, какой вид профнастила имеется

В противном случае это будет не только выглядеть некрасиво, но и представлять опасность для членов семьи (поднятая над остальной поверхностью острая кромка может порезать руки или испортить одежду).

План ворот из профилированного листа

Изготовление опорных стоек. Первым делом необходимо подготовить стойки-опоры, которые будут держать конструкцию ворот и калитки. Чаще всего ставят три стойки, если калитка и ворота находятся рядом. Если они располагаются даже на небольшом отдалении, для каждого элемента потребуется по две отдельные опоры. Стойками обычно выступают металлические трубы или столбы из камня, хотя можно использовать и деревянные детали. Для установки нужно подготовить ямы глубиной около метра и диаметром около полуметра. Трубы, заранее зачищенные от ржавчины, обработанные грунтовкой и окрашенные, опускают в ямы и заливают раствором. С помощью строительного отвеса нужно следить, чтобы стойки стояли строго вертикально. Через несколько дней раствор застынет, и можно будет повесить ворота на опоры.
Создание каркаса ворот или калитки. Каркас или раму делают из металлической профильной трубы сечением 60 на 40 мм. Делают каркас на свободной ровной поверхности, куда можно положить хотя бы одну створку ворот. Варят каркас ручной электродуговой сваркой, а углы дополнительно укрепляют стальными уголками. Для большей жесткости конструкции добавляют горизонтальные перекладины внутри рамы, а также диагонали. Сварочные швы обязательно зачищаются.
Крепление профнастила на каркас. Профлисты крепятся к каркасу саморезами или заклепками. Прикреплять можно не каждую «волну» листа, а через одну или реже.
Монтаж конструкции. Монтаж калитки и ворот из профнастила к уже готовым опорам труда не составит. На опоры заранее крепят металлические петли или полимерные завесы, куда потом вешают готовые ворота или калитку. Установка замка, засова, притворных планок и ограничителя открывания створок, а также различных украшений – это последний этап монтажа ворот и калитки из профнастила.

Ворота из профнастила станут отличным украшением вашего участка

Высокая степень экономии – это одно из преимуществ профнастила

Достоинствами профнастила является экологическая безопасность, удобство в монтаже, долговечность, прочность и эстетичный внешний вид

Установка ворот из профлиста может производиться без дополнительного оборудования в любое время года, включая и зимний период

Отправить заявку или сообщение Вы можете через форму обратной связи, или позвонить по телефонам +7 (000) 123 4567; +7 (000) 123 4567.

26-08-2018, 12:12 Porter

Это может быть интересным.

Подготовка чертежа

Для подсчета количества материалов нужно составить чертеж будущих ворот. Распашные модели могут быть одностворчатыми или двухстворчатыми. Первые занимают много свободного пространства при открытии и закрытии, неустойчивы при сильном ветре (явление парусности).

Последний фактор можно нивелировать увеличением количества каркасных элементов, однако из-за этого повысится нагрузка на петли, в результате створка перекосится. Поэтому одностворчатыми стоит делать только малогабаритные ворота.

Двухстворчатая конструкция наиболее популярна и практична, но дороже в производстве, поскольку здесь больше петель и каркасных деталей. Створки могут иметь одинаковую или разную ширину.

На схеме ворот необходимо предусмотреть:

суммарную ширину конструкции;
ширину створок;
конструкцию каркаса с размерами его деталей;
места монтажа петель;
место монтажа внутреннего шпингалета;
количество и ширину опор, а также глубину, на которые они будут укапываться;
местоположение и габариты калитки;
место и метод монтажа замка.

Монтаж каркаса распашных ворот

При возведении распашных ворот из профнастила своими руками прежде всего определяются с шириной створки. Этот показатель зависит от габаритов используемого домочадцами автотранспорта.

Чертеж с размерами каркаса распашных ворот

Для устройства каркаса берут трубы круглого или прямоугольного сечения с толщиной стенки не менее 2 мм. Для каждой створки понадобятся 4 основных стойки (2 вертикальных и 2 горизонтальных) и 2-4 поперечины (укоса). Последние выступают в качестве усиливающих элементов каркаса. Для основных стоек потребуются трубы сечением не менее 50 мм. Укосины могут иметь меньший диаметр.
Элементы каркаса соединяют между собой с помощью сварки. Для того чтобы углы створок соответствовали требуемым 90°, рекомендуется подготовить специальный шаблон, состоящий из двух деревянных брусков, соединенных между собой под прямым углом.

После нарезки металлические трубы покрывают составом, препятствующим образованию коррозии, после чего элементы каркаса укладывают на ровную горизонтальную поверхность и проверяют правильность углов с помощью приготовленного шаблона.
Расположенные рядом трубы сначала лишь прихватывают сваркой, стараясь выдержать требуемые для монтажа конструкции прямые углы. После этого трубы приваривают друг к другу, не опасаясь случайно сдвинуть элементы каркаса. После сварки труб, образующих периметр створки, приступают к монтажу укосин. Эти детали располагают по диагонали. Между основной поперечиной и периметром каркаса можно установить дополнительные усиливающие элементы. Они требуются в том случае, если ширина створки превышает 2,5 м.
Для монтажа распашных ворот из профнастила своими руками потребуются металлические петли. Есть разные варианты этих элементов конструкции. Можно выбрать такие петли, чтобы створки открывались только внутрь (во двор) или наружу (на улицу). Но есть и такие, которые позволяют распахнуть створку в любую сторону. Если для устройства ворот и калитки выбраны именно они, потребуется установить специальный ограничитель.

Принципиальной разницы в устройстве створок для разных типов ворот нет. Для распашной, откатной или подъемной конструкции неизбежно потребуется сделать металлический каркас и качественную обшивку. Во время работы необходимо регулярно проверять правильность монтажа ворот с помощью строительного пузырькового уровня. Для более точных замеров рекомендуется использовать инструмент длиной не менее 1 м.

Как изготовить ворота из профнастила своими руками

Конструкция распашных ворот состоит из двух столбов, двух створок и четырёх воротных петель. В качестве столбов обычно используются круглые или квадратные трубы большого диаметра, способные выдержать нагрузку навешанных створок. В отдельных случаях используются бетонные и кирпичные армированные столбы с металлическими закладными деталями для установки петель. На схеме показано, как установить ворота из профнастила своими руками к закладным деталям столбов из кирпича.

ФОТО: fgpip.ruИзображение внутренней стороны ворот со всеми конструкционными элементами

Каркас створок имеет прямоугольную форму и изготавливается из металлического уголка или квадратных труб небольшого диаметра. Створки, изготовленные из квадратных труб, обладают большей жёсткостью и прочностью на изгиб в сравнении с конструкцией, сваренной из уголка. При креплении профнастила резьбовая часть саморезов находится внутри трубы и не видна. При выборе материала для калитки и створок ворот предпочтительнее квадратные трубы.

Для самостоятельного изготовления распашных ворот с калиткой из профнастила потребуются следующие инструменты:

электрический сварочный аппарат, работающий от бытовой сети 220 вольт;
электроды;
угловая шлифовальная машинка для зачистки сварочных швов и резки металла;
шуруповёрт;
молоток;
кувалда;
измерительная рулетка;
ватерпас или лазерный уровень.

Далее рассмотрим, как изготовить ворота из профнастила своими руками, используя квадратные трубы.

ФОТО: izomat.byСтальные профильные трубы для каркаса распашных ворот

Материалы для изготовления опорных столбов

После выполнения земляных работ можно приступать к установке столбов для навешивания створок ворот и калитки. Их можно изготовить из:

стальных круглых или профильных труб сечением от 150 мм;
асбестоцементных труб диаметром не менее 200 мм;
готовых железобетонных изделий соответствующей формы;
натурального камня;
строительных блоков;
красного глиняного или силикатного кирпича.

Самой надежной, красивой и доступной по стоимости конструкцией для ворот из профнастила своими руками считаются опоры из кирпича. Их кладка усиливается металлической стойкой в виде профильной трубы 60х60 мм и сварной арматурной сеткой.

Выбор материала

Профнастил можно использовать только как материал для обшивки жёсткого каркаса ворот, и ни о каком самостоятельном его применении речи идти не может так, как у профлиста практически отсутствует сопротивляемость поперечному кручению и изгибу

Ещё нужно обратить внимание на ширину волны профильного листа, чтобы он подошёл к размерам ваших ворот

Для изготовления рамы створок будем использовать самый подходящий для этих целей материал — профильную трубу сечением 60*40 толщиной 2 мм. Для каркаса и рёбер жёсткости нужна профильная труба 40*20 толщиной 2 мм.

Расчёт материала

На этом этапе нужно подсчитать весь используемый материал и инструмент который будет нужен для изготовления распашных ворот. Ниже приведён список используемого материала для конкретно этого чертежа ворот.

Профильная труба для рамы створок сечением 60*40*2 мм — 10,2 м.
Профильная труба для каркаса и раскосов 40*20*2 мм — 23 м.
Профнастил размерами 3,4*1,9 м.
Профильная труба для опорных столбов сечением 60*60*2 мм
Листовая сталь для косынок, укрепляющих каркас размером 20*20 см.
Самроезы, заклёпки.
Доски для сборки стапеля размером 20*2,5 см длиной3,5 м — 7 шт.
Гвозди.

Необходимый инструмент

Сварочный аппарат.
Болгарка с отрезным и шлифовочным кругами.
Шуруповёрт или заклёпочник.
Рулетка, угольник, белый маркер, уровень, молоток, ножовка.
Средства защиты глаз и рук.

Создание откатных ворот из профнастила своими руками.

(наглядная схема, инструкция, видео мастер-класс)

С установкой распашных ворот всё понятно, но как быть с откатными воротами? Что нужно сделать для их создания?

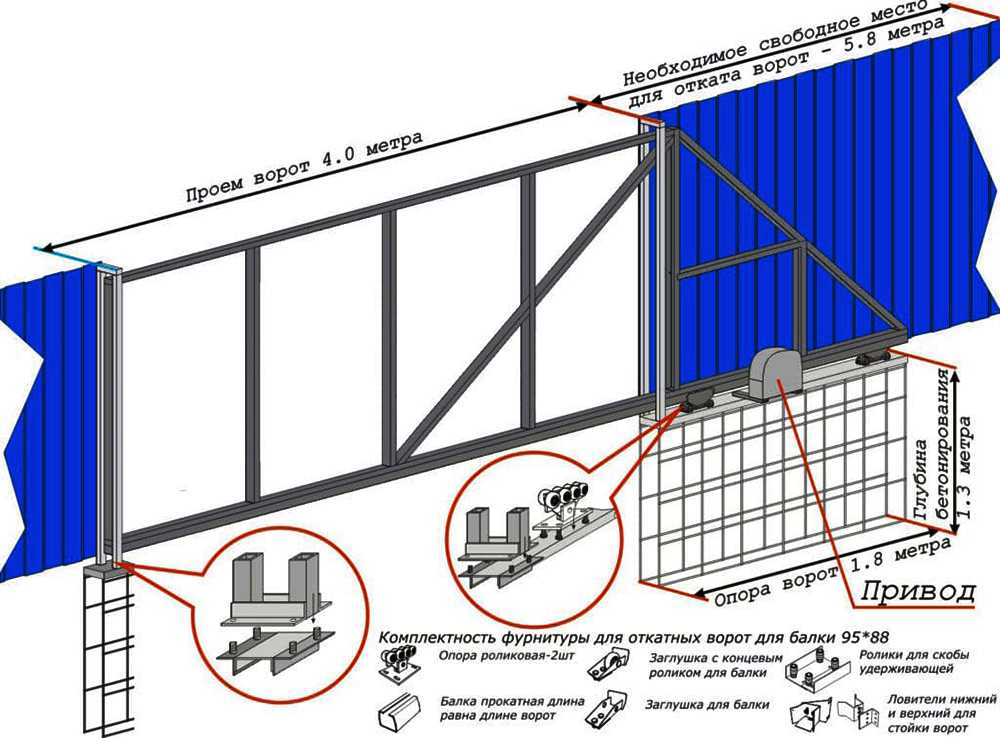

Я предлагаю вам рассмотреть следующую наглядную иллюстрацию по созданию откатных ворот из профнастила своими руками.

Инструкция по созданию откатных ворот:

Сначала подготавливается место для установки ворот: создаётся фундамент глубиной 1,5 метра;
В фундамент устанавливается закладная;
Устанавливаюся направляющие;
Создаётся каркс для ворот из профильной трубы диаметром поперечного сечения 60 на 40 миллиметров (форму каркаса вы можете видеть на схеме);
Далее в каркас вставляются перемычки из труб 20 на 20 миллиметров;
Готовый каркас вставляется в направляющую;
Каркас обшивается профнастилом;

Более подробно смотрите в пошаговом мастер классе в фото галерее ниже

Источник идеи и фотографий, видео мастер-класс: https://www.youtube.com/watch?v=gzr468uDwucОригинальное название: Откатные ворота из профнастилаАвтор видео: Владимир Бакаев

Монтаж калитки

Установить калитку из листа профилированного можно несколькими способами:

с помощью металлических труб к которым крепится ограждение;
с помощью столбов из кирпича либо камня.

На практике больше отдают предпочтение первому варианту – креплению к металлическим трубам, потому что их установка намного практичнее.

Чтобы установить опорные столбы, надо выкопать яму глубиной больше 1 метра с приблизительным размером 300х300

При выкопке ям обращайте внимание на грунт. При каменистой земле глубину можно доводить и до метра, а если грунт глинистый, то тогда глубина копается больше чем на 1 метр

В качестве таких опорных столбов можно использовать профильную трубу

Важно, чтоб опорные столбы были установлены на достаточной глубине, в противном случае произойдут изменения полотна и рамы

Перед установкой опорных столбов в яму, ее дно устилается щебнем, после уже вкапываются столбы, которые должны быть поставлены вертикально и заливаются бетоном. Через неделю можно цеплять калитку, сразу этого делать нельзя, поскольку надо выждать пока застынет бетон. Верх столба должен быть закрыт от попадания влаги.

Материалы и установка

Для опорных свай нужно выбрать надежные нержавеющие трубы, большей прочностью обладают профильные изделия, с диаметром 10 сантиметров и толщиной стенки более 4 мм.

Чтобы надежно зафиксировать сваю в грунте нужно выкопать яму в 1,5 метра, насыпать на дно 20 сантиметров песка и 10 сантиметров щебня. Таким образом создается амортизационная подушка.

После этого ставится столб. Следя за тем, чтобы он стоял строго вертикально, нужно залить все пространство лунки цементом. После этого нужно обработать состав вибратором для удаления пузырей воздуха. Раствор должен сохнуть минимум неделю перед тем, как строительство продолжится.

Створки ворот должны быть выполнены из стальных нержавеющих профильных труб. Толщину материала нужно выбирать из расчета силы ветра, который может воздействовать на конструкцию. В качестве материала для перемычек, можно использовать обрезки труб для створок.

Если весь забор на участке выполнен из профнастила распашные ворота или раздвижные лучше изготовить из такого же материала. Чтобы конструкция не потеряла целостности, лучше использовать такие же крепления, что и на заборе.

О способах изготовления распашной конструкции

Распашные ворота можно изготовить:

Используя одну створку: одностворчатый вариант металлических ворот.
Двухстворчатые металлические ворота, состоящие из равноценных в техническом оснащении конструкций.

В первом варианте необходимо учесть свободное место для открывания конструкции. Это можно с натяжкой отнести к недостаткам одностворчатого варианта. Нужно понимать, что ворота с одной створкой – это постоянная парусность, если не укрепить конструкцию изнутри. С другой стороны, при попытке усиления каркаса это автоматически вызовет излишнее давление на петли, что может привести к перекосу створки.

Второй вариант исключает вышеперечисленные проблемы. С увеличением количества необходимых петель, и дополнительного расхода металла немного увеличится общая стоимость конструкции. Но решив установить двухстворчатые распашные ворота из профнастила, вас не будет волновать вопрос парусности. Ворота этого плана более надёжные.

Теперь можно перейти к вопросу усиления каркаса. Эта операция включает в себя несколько отдельных этапов с использованием дополнительного количества металла.

Укладка ж/б перекрытия в частном доме из пеноблоков своими руками

Железобетонные плиты являются прочным и надежным основанием для строений из ячеистых материалов. Вместе с тем они обладают большой массой, которую необходимо учитывать при кладочных работах. Чтобы вес перекрытия распределялся по этажу равномерно и не нарушал целостность стен, лучше сделать дополнительное устройство в виде усиливающего пояса.

Вариант I:

По периметру стены коттеджа смонтировать бетонную ленту размером 150×250 мм. Ее армируют стальным прутком диаметром 10-12 мм и заливают бетоном марки М200.
Плиту перекрытия уложить на застывший монолитный пояс, оставляя зазор между торцом и стеной в 10-20 мм.
Закрепить на плитах листы экструдированного пенополистирола толщиной 50 мм. Это поможет ликвидировать мостики холода.

Утепление перекрытия и армирующего пояса не представляется сложным процессом. Поэтому в целях экономии эту работу можно сделать самому.

Вариант II:

Усилить арматурой стеновые блоки. Для этого по периметру помещения нужно проштробить глубокие пазы, заложить в них арматурные прутки и закрепить цементным раствором.
Сделать распределительную ленту из обожженного кирпича, расположив ее над арматурой. Она состоит из трех рядов, прослоенных кладочной сеткой.

Перекрытие первого этажа должно заходить вглубь стены на 130-140 мм с соблюдением температурного зазора в 10-20 мм. Такое расположение обеспечивает устойчивость и жесткость строительной конструкции. Кладка из кирпича является наиболее популярным видом распределяющего пояса. Для его устройства не требуется сооружение опалубки и арматурного каркаса, что значительно облегчает и удешевляет работы.

Технология монтажа деревянного перекрытия между этажами

По мнению строительных экспертов, брус является предпочтительным вариантом для частного дома высотой 1-3 этажа из легких ячеистых блоков. Масса деревянного перекрытия намного меньше железобетонного аналога. Она оказывает пониженное давление на несущие стены, поэтому по конструкции выглядит проще.

Перед укладкой перекрытия соорудить армированный пояс по периметру стен. Для этого через каждые 150 мм вкрутить в пеноблоки стальные прутки и закрепить их цементным раствором.
Деревянные лаги лучше покрыть специальным защитным составом. Это предохранит древесину от грибка, плесени и увеличит срок ее эксплуатации.
На концах балок, которые будут опираться на стены коттеджа, сделать запил торцевой части под углом 60 градусов. После хорошо обернуть слоем рубероида.
В углублении стены закрепить минеральный утеплитель со звукоизоляцией толщиной 50 мм.
Заложить деревянные лаги в стену на глубину 140-150 мм. Между утеплителем и торцом балки лучше оставить зазор в 20 мм на случай температурного расширения.

Деревянное перекрытие вместе с транспортировкой и установкой обходится намного дешевле, чем ж/б конструкция. К тому же многие работы по монтажу можно провести самостоятельно.

Советы специалистов

Виды воротРаспашные ворота (наиболее популярный вид ворот, единственным недостатком которого является необходимость большого свободного пространства для открывания; для самостоятельного изготовления это самый подходящий вариант).

Распашные ворота из профнастила

Распашные ворота — наиболее популярный вид ворот

Откатные ворота из профилированного листа

Внешний вид створок ворот из профилированного листа отличается привлекательностью

Великолепные ворота из профнастила с кованным декором

Ворота и калитки из профнастила легки в уходе

Ворота с кованными элементами можно установить и за небольшую стоимость

Все ворота также можно разделить на два типа по месту монтажа калитки. Более популярны варианты, когда устанавливаются ворота с отдельно стоящей калиткой из профнастила. При нехватке места или по другим соображениям калитка делается прямо в воротах – это чуть усложняет работу по изготовлению и монтажу конструкции.

Монтаж конструкции

Ворота из профнастила легки в установке

Ворота из профлиста можно сделать самому или же приобрести уже готовые

Совет! Планируя будущую калитку или ворота, стоит оценить, какой вид профнастила имеется

Важно, чтобы по краям листа при монтаже были «впадины», а не «волны», т.е. заранее нужно соотнести лист и длину проема

План ворот из профилированного листа

Изготовление опорных стоек. Первым делом необходимо подготовить стойки-опоры, которые будут держать конструкцию ворот и калитки. Чаще всего ставят три стойки, если калитка и ворота находятся рядом. Если они располагаются даже на небольшом отдалении, для каждого элемента потребуется по две отдельные опоры. Стойками обычно выступают металлические трубы или столбы из камня, хотя можно использовать и деревянные детали. Для установки нужно подготовить ямы глубиной около метра и диаметром около полуметра. Трубы, заранее зачищенные от ржавчины, обработанные грунтовкой и окрашенные, опускают в ямы и заливают раствором. С помощью строительного отвеса нужно следить, чтобы стойки стояли строго вертикально. Через несколько дней раствор застынет, и можно будет повесить ворота на опоры.
Создание каркаса ворот или калитки. Каркас или раму делают из металлической профильной трубы сечением 60 на 40 мм. Делают каркас на свободной ровной поверхности, куда можно положить хотя бы одну створку ворот. Варят каркас ручной электродуговой сваркой, а углы дополнительно укрепляют стальными уголками. Для большей жесткости конструкции добавляют горизонтальные перекладины внутри рамы, а также диагонали. Сварочные швы обязательно зачищаются.
Крепление профнастила на каркас. Профлисты крепятся к каркасу саморезами или заклепками. Прикреплять можно не каждую «волну» листа, а через одну или реже.
Монтаж конструкции. Монтаж калитки и ворот из профнастила к уже готовым опорам труда не составит. На опоры заранее крепят металлические петли или полимерные завесы, куда потом вешают готовые ворота или калитку. Установка замка, засова, притворных планок и ограничителя открывания створок, а также различных украшений – это последний этап монтажа ворот и калитки из профнастила.

Ворота из профнастила станут отличным украшением вашего участка

Высокая степень экономии – это одно из преимуществ профнастила

Отправить заявку или сообщение Вы можете через форму обратной связи,
или позвонить по телефонам +7 (000) 123 4567; +7 (000) 123 4567.

26-08-2018, 12:12 Porter

Это может быть интересным.

Прокоментировать статью.

Особенности материала

Ворота и заборы из профнастила не просто так становятся выбором множества людей. У данного материала есть ряд преимуществ перед другими строительными материалами:

высокие качественные характеристики (профильные листы имеют антикоррозионный слой, дополнительно покрыты полимером снаружи и лаком внутри),

Профилированный лист имеет очень много преимуществ перед другими материалами

долгий срок эксплуатации (благодаря качествам самого материала и грамотно выстроенной работе профнастил может служить более 50 лет),

простота монтажа (несложные подготовительные земляные работы и быстрое возведение самих конструкций),

Ворота из профилированного листа долговечны, красивы и легки в монтаже

Ворота из профнастила при своей красоте имеют невысокую стоимость

достойный внешний вид (забор, ворота и калитки из этого материала выглядят солидно и основательно, причем всегда есть возможность выбрать наиболее подходящие цвет и форму профнастила),

невысокая цена материала (в зависимости от типа профлиста стоимость варьирует от 200 до 600 рублей за лист).

Красивая калитка из профнастила

Профнастил – современный, удобный и главное универсальный материал для строительных работ

Ворота из профнастила прослужат вам не один год

Профнастил — отличный вариант для изготовления недорогих, но красивых калиток для вашего участка

Удачное сочетание деревянного забора и ворот из профилированного металла

При выборе этого материала стоит помнить и об имеющихся у него недостатках:

небольшая толщина профнастила, что позволяет легко прорубить его при желании,
отсутствие звукоизоляции,

Контрастное сочетание белых ворот и красного кирпичного забора

Профнастил хорошо зарекомендовал себя как материал, идеально подходящий для ворот и калиток

коррозийные процессы при малейших царапинах на поверхности,
деформация листа при сильном механическом воздействии.

Малейшая царапина на профилированном листе может привести к его коррозии

Яркие ворота с декоративными коваными элементами

Крепление профилированного листа

В простых конструкциях профнастил монтируется с внешней стороны распашных ворот. Более сложный и тяжелый, но красивый и аккуратный вариант предусматривает обшивку с двух сторон. Накладка листов производится с обязательным перекрыванием соседних полотен на одну общую волну.

Закрепление осуществляется при помощи специальных кровельных саморезов под шестигранную биту с шайбой и резиновой прокладкой. При этом вкручивание крепежа производится не только в раму по периметру, но и во все горизонтальные и диагональные перемычки.

Крестообразные перемычки.

Рекомендуемый шаг между крепежными метизами — 80-100 мм. Вместо саморезов можно использовать заклепки с возможностью установки с одной стороны при помощи специального инструмента. Это обойдется дороже, но позволить избежать коррозии крепежа и возможного образования ржавых потеков со временем.
